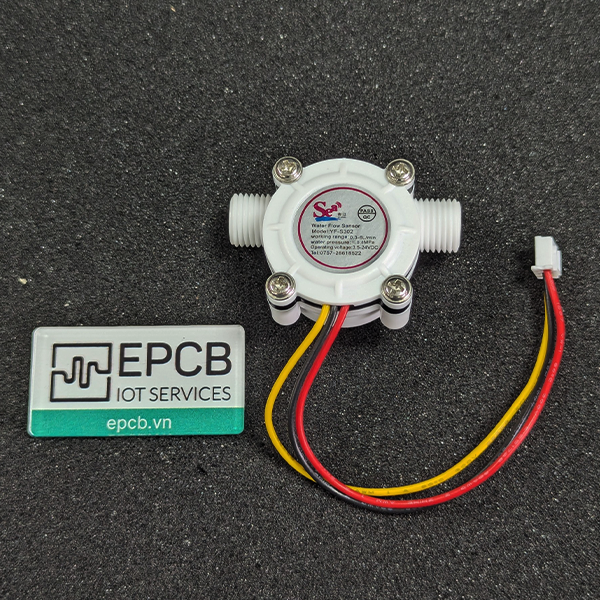

Cảm Biến Lưu Lượng Nước YF-S302 DN8 (13mm)

  • Sản phẩm: 3
Tiêu đề
  • 140,000₫

Cảm biến lưu lượng nước YF-S302 DN8 (13mm) là cảm biến lưu lượng nước được sử dụng phổ biến trong: lò sưởi điện, điều hòa không khí, máy móc và thiết bị sản xuất xử lý hóa chất, thiết bị xử lý nước, máy nước nóng, nồi hơi treo tường, bình nước, máy pha cà phê, máy bán nước, máy kiểm soát nước, nước công nghiệp,...

Bảng quy đổi kích thước ống danh đinh DN sang mm:

NPS (inch)¼½¾1234
DN (mm)81015202535405080100
Tên thường gọi (mm)131721273442496090114

Ví dụ: Trên thiết bị ghi DN8 tức tương đương với ống có đường kính ngoài phi 13

Thông Số kỹ thuật:

  • Điện áp hoạt động: 5 ~ 24VDC
  • Dòng: <10mA
  • Tín đầu ra: NPN
  • Sơ đồ dây:
    • Red (Đỏ): VCC: 5 ~ 24VDC
    • Yellow (Vàng): OUT
    • Black (Đen): GND
  • Lưu lượng đo: 0.3 ~ 6 (L/min)
  • Áp lực chịu được: 0.8Mpa
  • Nhiệt độ Hoạt động: <80°C

Công Thức tính:

  • F =( 23*Q - 3) (±3% sai số)
  • F: Tần số (Hz)
  • Q: Lưu lượng nước trong 1 phút (L/min)
  • 23: Hệ số (tương ứng với cảm biến YF-S302)

Tín hiệu xung từ cảm biến:

Cảm Biến Lưu Lượng Nước YF-S302 DN8 (13mm)



Kích thước (mm):

Cảm Biến Lưu Lượng Nước YF-S302 DN8 (13mm)

Cảm Biến Lưu Lượng Nước YF-S302 DN8 (13mm)
