Cảm biến lưu lượng nước tích hợp van điện từ YF-S201
Thông số kỹ thuật:
Nguồn cấp | 5 ~ 18VDC |
Lưu lượng đo | 2 ~ 30L/min |
Tín hiệu đầu ra | Tín hiệu xung PNP |
Sản phẩm | YF-201 tích hợp van điện từ |
Kích thước lắp đặt | G 1/2 |
Áp lực chịu được | ≤ 1.75 MPa |
Công thức tính:
F = 9.4*Q ±10%
F: Tần số (Hz)
Q: Lưu lượng nước trong 1 phút (L/min)
9.4: Hệ số (tương ứng với cảm biến YF-S201)
Thông số của van điện từ:
Điện áp làm việc | 12VDC |
Cường độ dòng điện | 200 ~ 400mA |
Áp lực làm việc | 0.02 ~ 0.8Mpa (Có thể chiu được áp suất tĩnh nhỏ hơn 2.0Mpa |
Nhiệt độ làm việc | 0 ~60oC |
Môi trường làm việc | Nước, khí, dầu |
Tín hiệu xung từ cảm biến:
Sơ đồ ra dây
- Red (Đỏ): VCC: 5 ~ 18VDC
- Yellow (Vàng): OUT
- Black (Đen): GND

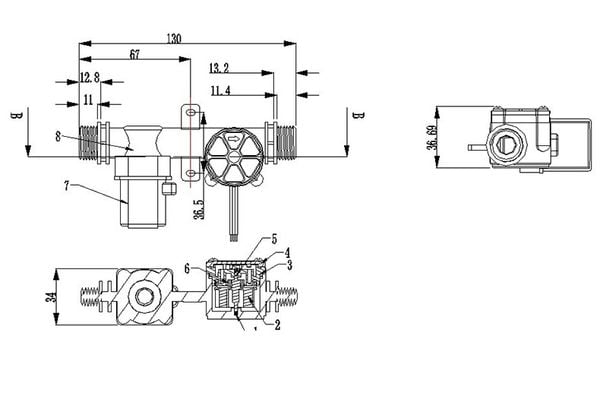

Kích thước (mm):
Một số ứng dụng điển hình:
- Máy pha cà phê
- Máy nước nóng
- Máy pha nước
- máy bán hàng tự động
- Hệ thống cấp nước sinh hoạt...
