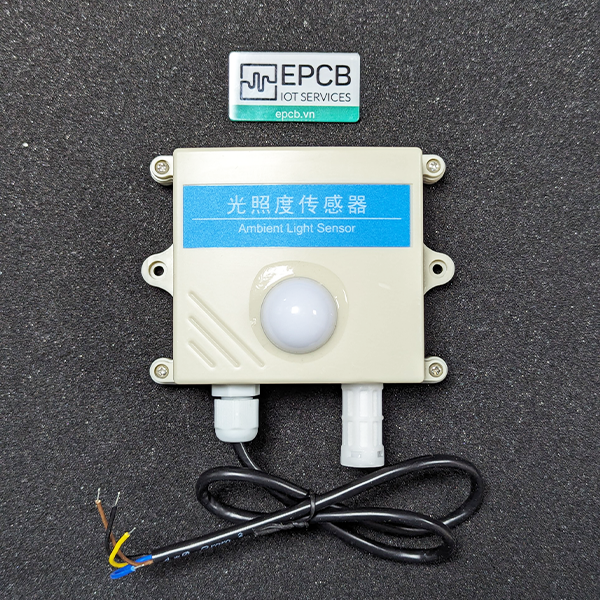

Cảm biến ánh sáng công nghiệp ES-ALS-01 (RS485 | 4-20mA) là dòng cảm biến đo cường độ sáng cho kết quả chính xác, ổn định & đáng tin cậy. Ngõ ra RS485 Modbus RTU giúp dễ dàng kết nối đến bất cứ hệ thống điều khiển và giám sát nào (MCU, HMI, PLC, PC...). Phù hợp các ứng dụng: Nhà kính nông nghiệp, Thí nghiệm, Mưa tuyết ngoài trời, Chiếu sáng nhà máy,...
Giới thiệu Biến cảm biến ES-ALS-01:

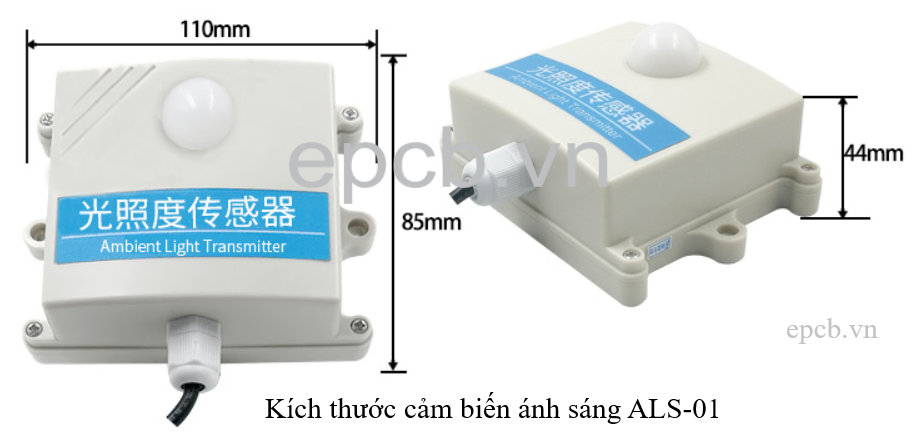

Size
Kỹ thuật số
Cấp nguồn | 12-24VDC |
Cổng tín hiệu | RS485 (Modbus RTU) |
Bảo vệ cấp độ | IP65 |
Công việc thụ động | <0,15W |
Độ sáng cường độ của dải đo | 0 - 65535 Lux |
Độ chính xác | +5 % (25oC ) |
Độ dài ổn định dài | <5 %/ Năm |
Môi trường hoạt động nhiệt độ | -40oC ~ 80oC |

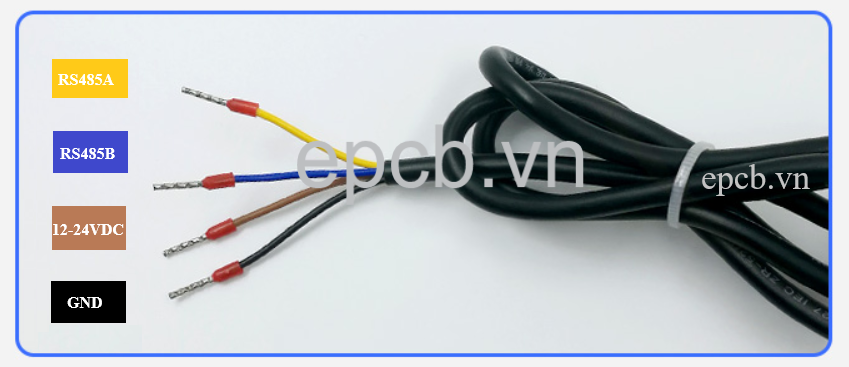

Kết nối dây
- Kết nối trực tiếp với PLC, MCU điều khiển thiết bị.. thông qua chuẩn giao tiếp RS485
- Hoặc có thể kết nối với máy tính thông tin qua bộ chuyển đổi USB-TO-RS485-ISOLATED , Dễ dàng cấu hình baudrate thông tin, ID và đọc thông tin của cảm biến.
Truyền dữ liệu giao thức
Chuẩn bị mặc định giao tiếp tiếp theo: RS485 MODBUS RTU, 9600bps, Data bit: 8, Stop bit: 1, Parity: None
Giao thức | Baudrat | Bit dữ liệu | Dừng chút | Ngang bằng |
RS485 MODBUS RTU | 2400bps/4800bps/9600bps có thể thay đổi, Default sẽ là 9600bps | số 8 | 1 | Không có |
Ghi địa chỉ
Ghi địa chỉ | PLC cấu hình địa chỉ | Description | Trạng thái |
0007H | 40008 | Độ sáng (Byte cao) (đơn vị: 1 Lux) | Chỉ đọc |
0008H | 40009 | Độ sáng (Byte thấp) (đơn vị: 1 Lux) | Chỉ đọc |
0100H | 40101 | Thiết bị địa chỉ (0-252) | Đọc và Ghi |
0101H | 40102 | Tốc độ truyền Baudrate (2400/4800/9600) | Đọc và Ghi |
Hướng dẫn tính toán độ sáng:
000206F6H (Thập lục phân) = 132854 => Độ sáng = 132854 Lux
Sử dụng phần mềm giám sát cảm biến Insight Sensor
① . Cấu hình giao diện được hiển thị. Đầu tiên, lấy số cổng tiếp theo và chọn cổng tiếp theo đúng (COM)
② . Đi vào kiểm tra tốc độ truyền của phần mềm, phần mềm sẽ kiểm tra tốc độ truyền và địa chỉ của thiết bị hiện tại, mặc định: Tốc độ Baudrate là 4800bit / s và mặc định địa chỉ là 0x01.
③ . Chỉnh sửa địa chỉ và tốc độ truyền tải theo nhu cầu sử dụng, đồng thời có thể truy vấn trạng thái chức năng của thiết bị.
④ Nếu kiểm tra không thành công, vui lòng kiểm tra lại hệ thống dây điện của thiết bị và cài đặt trình điều khiển 485.
Link phần mềm trên PC: epcb-insight-sensor-x64.exe

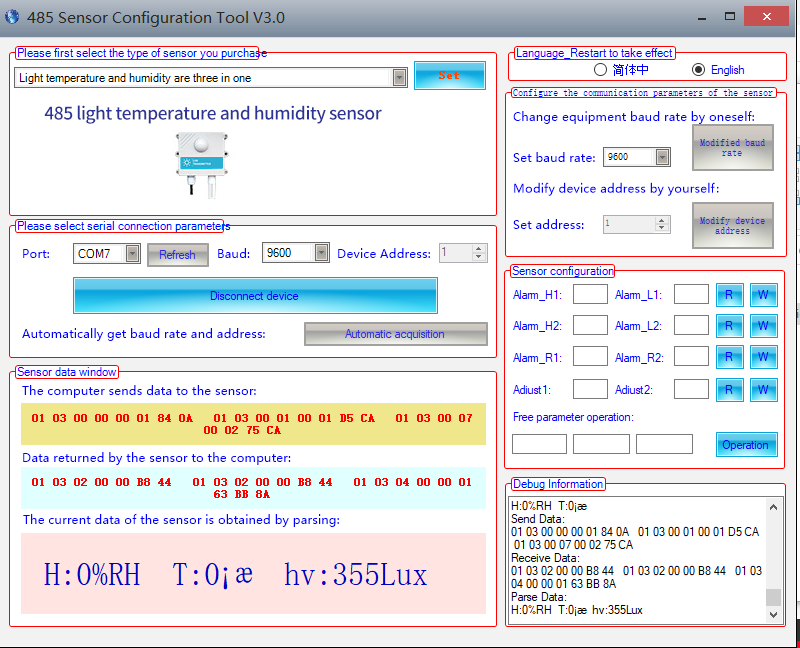

Hình ảnh ứng dụng kết nối trên PC
Sản phẩm liên quan:
Cảm biến ánh sáng 0 - 20 triệu Lux
Cảm biến nhiệt độ, độ ẩm RS485 Modbus RTU ES35-SW (SHT35)
Phiên bản quốc tế của cảm biến:
Bên trong cảm biến:
- Thiết kế cảm biến sử dụng nguồn xung, phạm vi nguồn cung cấp
- Cảm biến có chế độ bảo vệ tốt cho tín hiệu RS485
- Mạch được phủ dưỡng ẩm tốt để hoạt động ngoài trời
Link sản phẩm Youtube:
