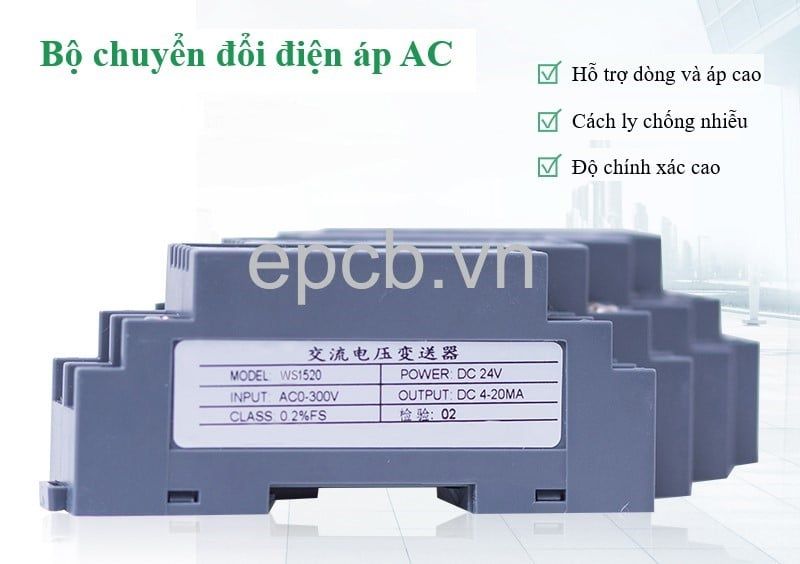

Bộ chuyển đổi tín hiệu điện áp AC được thiết kế để chuyển đổi chính xác điện áp xoay chiều thành các tín hiệu analog tiêu chuẩn như 4–20 mA hoặc 0–10 V, phục vụ cho các hệ thống giám sát và điều khiển công nghiệp. Thiết bị được ứng dụng rộng rãi trong các hệ thống phân phối điện, giám sát động cơ, máy bơm và HVAC. Với khả năng cách ly tích hợp giữa đầu vào, đầu ra và nguồn cấp, sản phẩm đảm bảo truyền tín hiệu ổn định, độ chính xác cao và khả năng chống nhiễu điện từ hiệu quả. Thiết kế nhỏ gọn dạng DIN rail giúp việc lắp đặt dễ dàng và tích hợp linh hoạt vào các tủ điều khiển.
Tính năng
- Chuyển đổi tín hiệu điện áp AC sang các chuẩn đầu ra analog: 4–20 mA hoặc 0–10 V

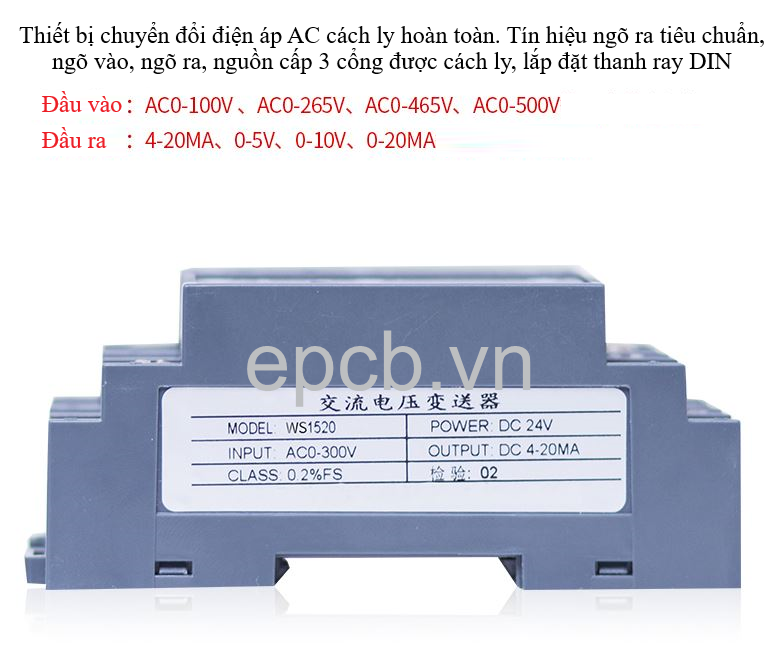

- Dải đầu vào rộng: AC 0–100 V, 0–265 V, 0–465 V, 0–500 V (có thể tùy chỉnh)
- Cách ly hoàn toàn giữa đầu vào, đầu ra và nguồn cấp, tăng độ an toàn khi vận hành
- Khả năng chống nhiễu điện từ (EMI) cao trong môi trường công nghiệp
- Cung cấp tín hiệu ổn định và chính xác cho hệ thống PLC/DCS
- Giúp hạn chế lỗi hệ thống, giảm thời gian dừng máy và tổn thất sản xuất
- Bảo vệ các thiết bị kết nối như cảm biến, module I/O và hệ thống điều khiển
- Thiết kế lắp đặt DIN rail, thuận tiện cho việc thi công và mở rộng hệ thống
Thông số kỹ thuật
Thông số | Giá trị |
Đầu vào (Input Terminal) | |
Dải điện áp đầu vào | AC 0–100 V / 0–300 V / 0–500 V / 0–1000 V (tùy chọn) |
Dải tần số | 40 Hz – 60 Hz |
Đầu ra (Output Terminal) | |
Tín hiệu đầu ra | 4–20 mA / 0–20 mA / 0–5 V / 0–10 V |
Điện trở tải | RL ≤ 500 Ω (đầu ra dòng) |
RL ≥ 10 kΩ (đầu ra áp) | |
Thông số cơ bản (Basic Parameters) | |
Nguồn cấp | DC 12 V / DC 24 V |
Công suất tiêu thụ | ≤ 1 W (1 input & 1 output, nguồn 24 V, đầu ra 20 mA) |

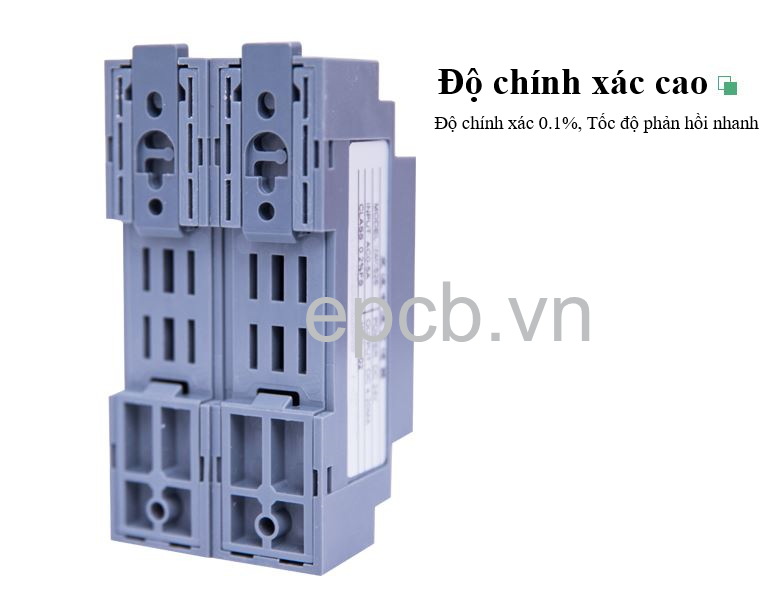

Độ chính xác | ≤ 0.1% toàn thang (F.S.) |
Độ trôi nhiệt | 0.002% F.S./°C (−20°C đến +55°C) |
Thời gian đáp ứng | ≤ 400 ms (0–90%, điển hình) |
Điện áp cách ly | 2000 VAC / 1 phút (giữa input, output, nguồn) |
Điện trở cách ly | ≥ 100 MΩ (giữa input, output, nguồn) |
Nhiệt độ làm việc | −20°C đến +55°C |
Tiêu chuẩn EMC | Tuân thủ GB/T 18268 (IEC 61326-1) |

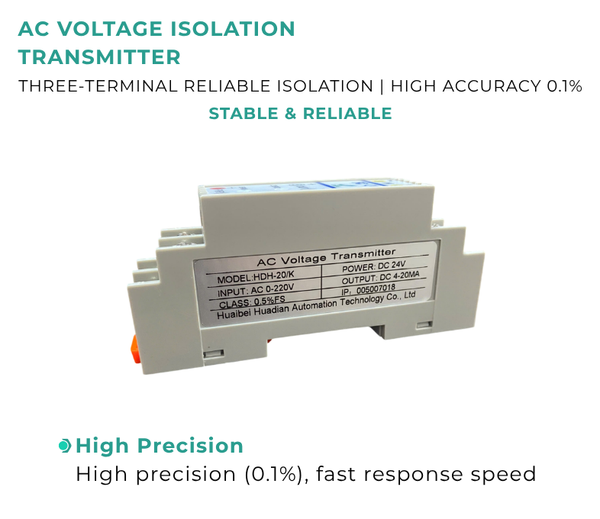

Cách ly mạnh
Thiết bị được trang bị công nghệ cách ly điện hoàn toàn giữa ba khối: đầu vào, đầu ra và nguồn cấp, giúp loại bỏ ảnh hưởng lẫn nhau giữa các tín hiệu trong hệ thống. Nhờ đó, các nhiễu điện từ, xung quá áp hoặc sai lệch điện áp từ phía đầu vào sẽ không truyền sang đầu ra, đảm bảo tín hiệu đo luôn ổn định và chính xác. Khả năng cách ly cao còn giúp bảo vệ an toàn cho PLC/DCS và các thiết bị kết nối, đồng thời nâng cao độ tin cậy và tuổi thọ của toàn bộ hệ thống trong môi trường công nghiệp nhiều nhiễu.

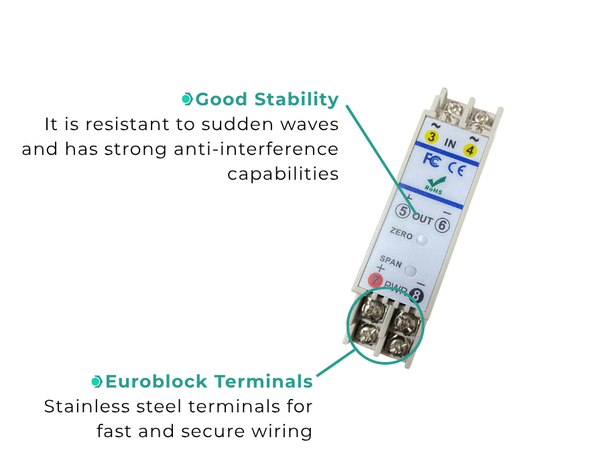

Đặc trưng

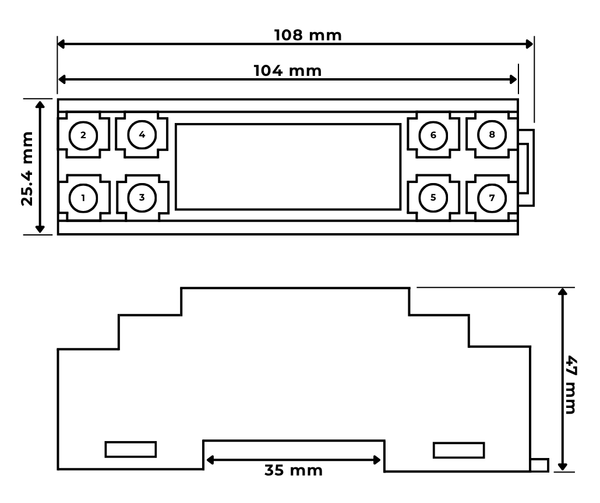

Kích thước

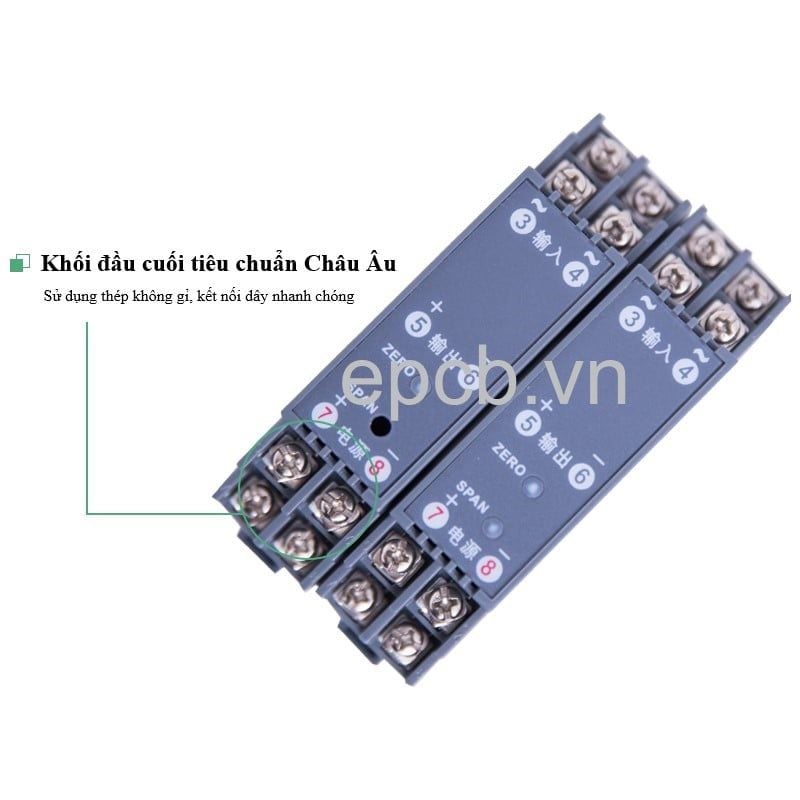

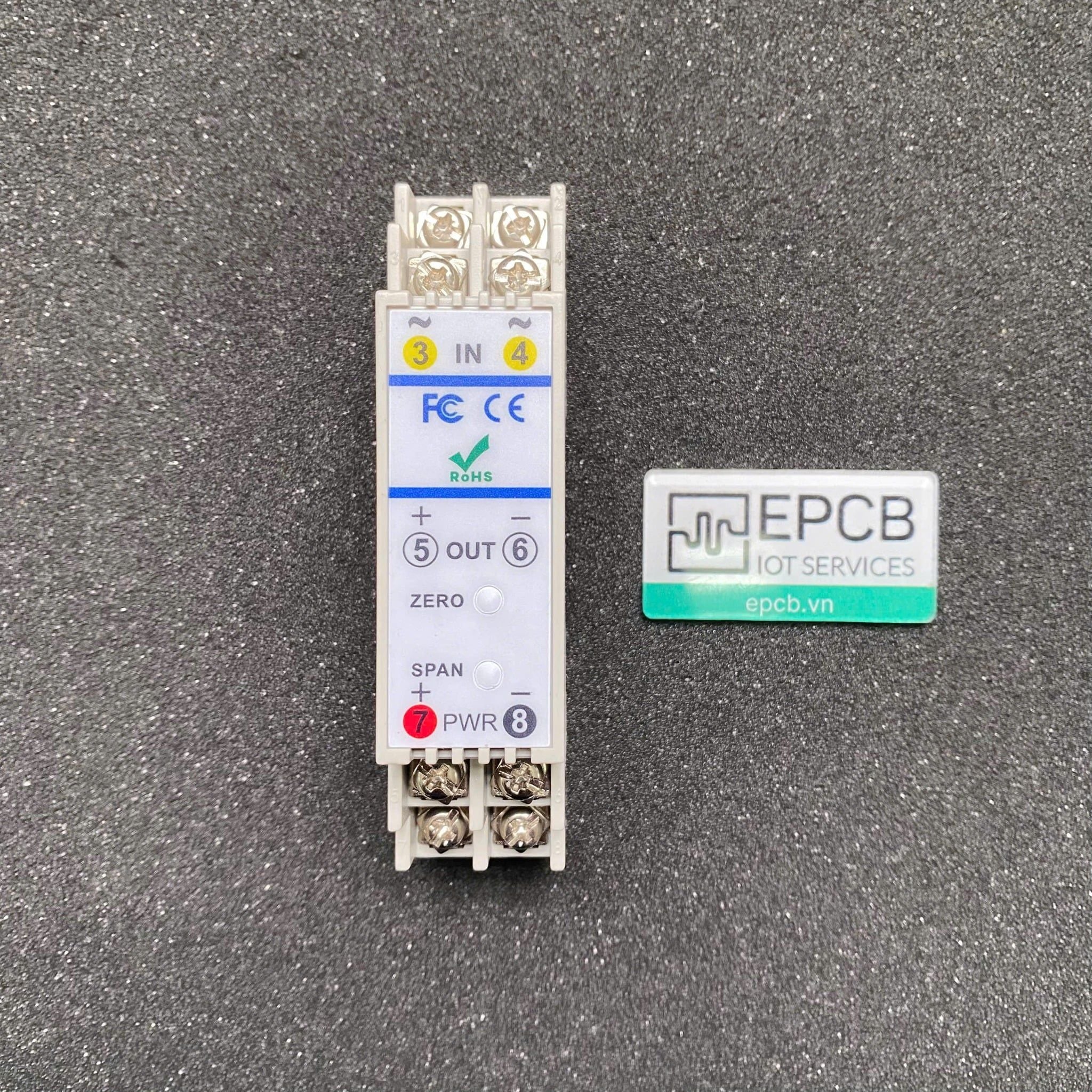

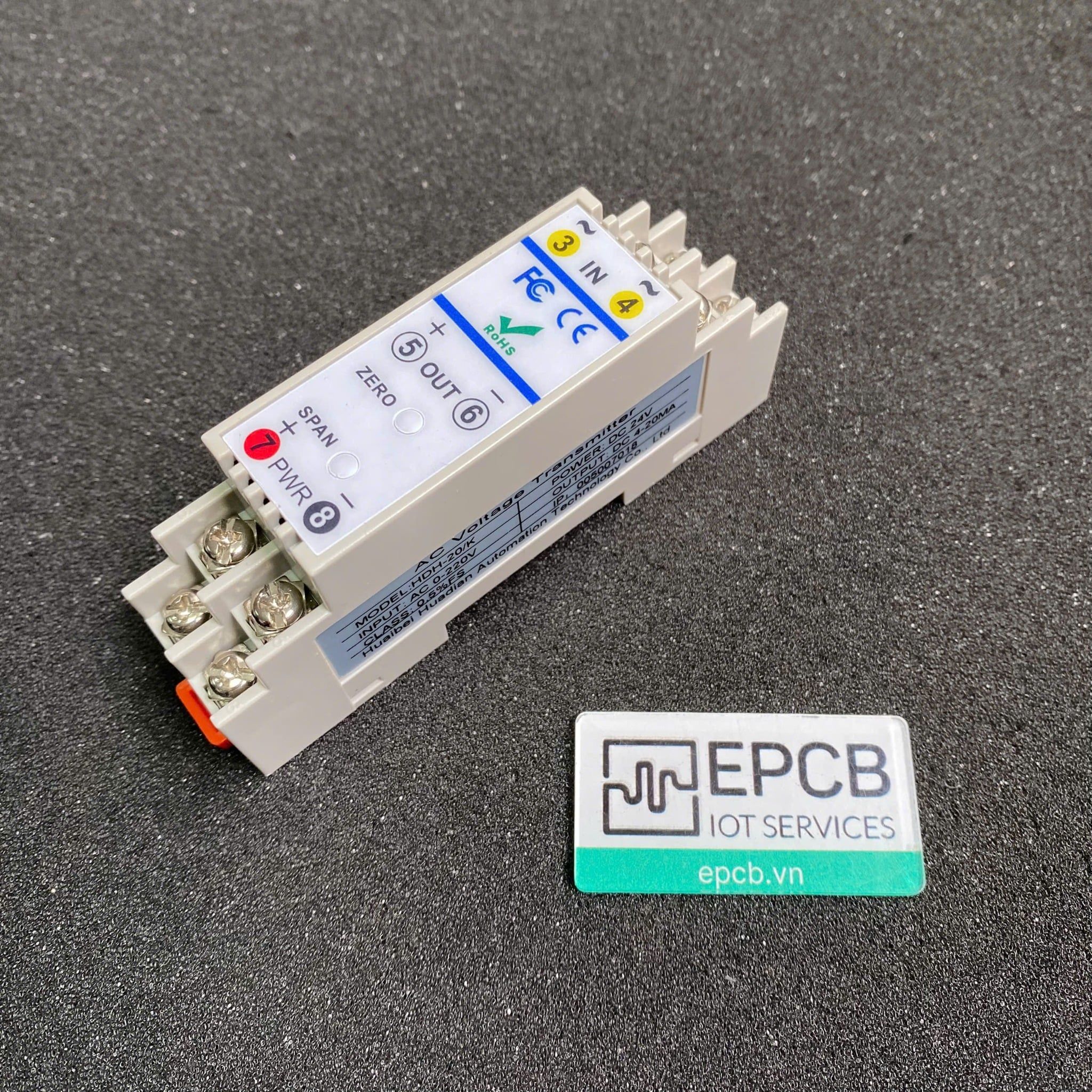

Sơ đồ chân
Số chân | Ký hiệu | Chức năng | Mô tả |
3 | Input | Đầu vào điện áp AC (L/N) | Kết nối với nguồn điện áp AC cần đo (Dây pha/Trung tính) |
4 | Input | Đầu vào điện áp AC (L/N) | Kết nối với nguồn điện áp AC cần đo (Dây pha/Trung tính) |
5 | OUT (+) | Đầu ra analog (+) | Cực dương của tín hiệu đầu ra (4–20 mA / 0–10 V) đưa về PLC/DCS |
6 | OUT (−) | Đầu ra analog (−) | Cực âm của tín hiệu đầu ra |
7 | PWR (+) | Nguồn cấp (+) | Cực dương của nguồn DC (thường 12V/24V DC) |
8 | PWR (−) | Nguồn cấp (−) | Cực âm của nguồn DC |
