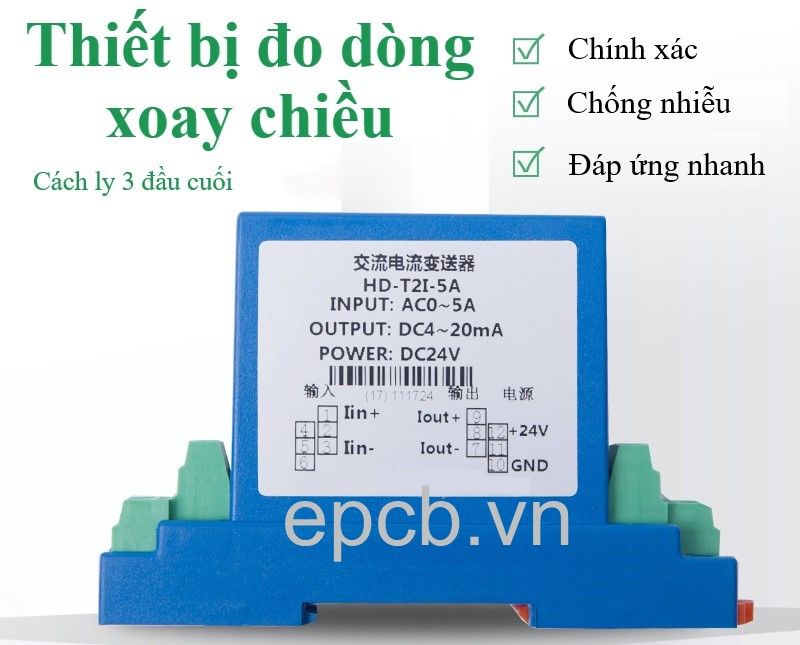

Bộ đo dòng điện xoay chiều AC ngõ ra tín hiệu analog ( 4-20mA | 0-10V ) được sử dụng phổ biến trong thời gian gần đây thay thế cho các biến dòng ( CT dòng ) truyền thống với độ chính xác cao & sử dung đơn giản. Chính vì thế mà Thiết bị đo dòng điện xoay chiều AC ngõ ra tín hiệu analog ( 4-20mA | 0-10V ) gần như là một giải pháp hoàn hảo cho việc giám sát dòng của tải đưa về Analog 4-20mA hoặc 0-10V.
Ứng dụng: PLC/DCS, giám sát tập trung mạng thiết bị, động cơ, máy bơm, hệ thống sưởi, giám sát đường dây cung cấp điện và dòng điện của nó...
Thông số kỹ thuật
Ngõ vào | Ngõ ra | ||
Dòng điện ngõ vào | AC 0-5A | Tín hiệu ngõ ra | 4-20mA; 0–20mA; 0–5V; 0–10V |
Tần số | 40Hz – 60Hz | Điện trở tải ngõ ra | RL < 500Ohm (Đầu ra là tín hiệu dòng điện) |
RL > 10Kohm (Đầu ra là tín hiệu điện áp) | |||
Nguồn cấp | AC85-265V hoặc DC24V, +-10% |
Công suất tiêu thụ định mức | <1W ( 1 ngõ vào, 1 ngõ ra. Nguồn 24VDC, ngõ ra 20mA ) <1.5W( 1 ngõ vào, 1 ngõ ra. Nguồn 220V, ngõ ra 20mA |
Thời gian đáp ứng | <400ms ( 0 – 90% ) |
Độ chính xác | <0.5% |
Cách điện | 2000VAC / 1 min ( Ngõ vào, ngõ ra, nguồn điện ) |
Vật liệu chống điện | >100Mohm ( Giữa ngõ vào, ngõ ra, nguồn điện ) |
Nhiệt độ hoạt động | -20 ° C - 55 ° C |
Tương thích điện từ | GB/T 18268 (IEC61326-1) |
