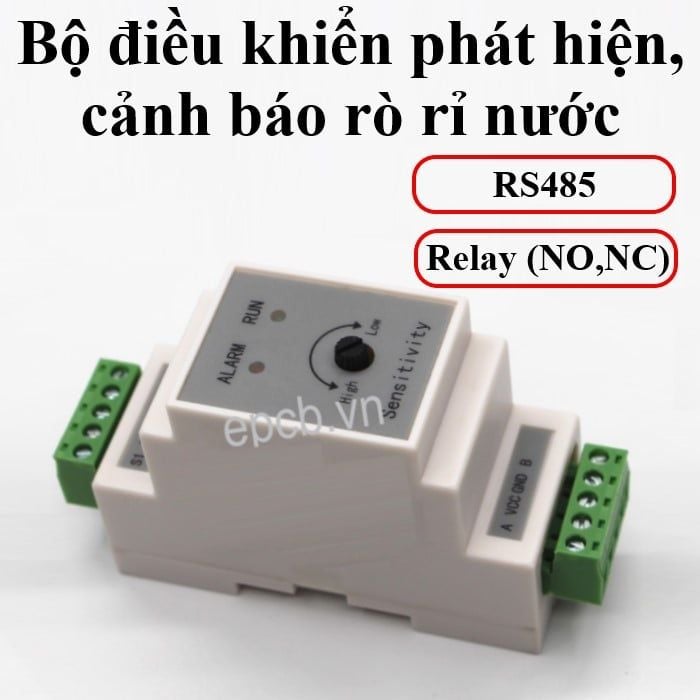

Bộ điều khiển phát hiện, cảnh báo rò rỉ nước ES-WDC-02 ( Water Leak Sensor) là một thiết bị phát hiện rò rỉ nước hiệu suất cao. Nó có thể được lắp đặt và sử dụng với cáp phát hiện hoặc sử dụng với các đầu dò phát hiện khác. Thông qua tín hiệu tiếp điểm rơle đầu ra, nó có thể được kết nối với các hệ thống giám sát khác nhau. Tích hợp để nhận ra cảnh báo từ xa và điều khiển thiết bị từ xa.
Thiết bị tích hợp ngõ ra RS485 Modbus RTU có thể kết nối trực tiếp với PLC, thiết bị điều khiển công nghiệp, màn hình cấu hình HMI hoặc phần mềm cấu hình. Phát hiện rò rỉ xa nhất có thể đến 30 mét với sợi dây phát hiện được kết nối thêm. Thiết bị sử dụng lớp vỏ không thấm nước với mức độ bảo vệ cao và có thể sử dụng lâu dài trong môi trường khắc nghiệt ẩm ướt, bụi bẩn nhiều.
Thông số kỹ thuật
Nguồn cung cấp | 8-30VDC |
Môi trường hoạt động | -20~60℃；5～95％RH （Không ngưng tụ） |
Giao thức truyền thông | RS485 Modbus RTU |
Ngõ ra | Relay (NC, NO) Công suất tiếp điểm AC250V * 3A, DC30V * 3A |
Còi cảnh báo | Buzzer, âm thanh cảnh báo có thể được tắt thông qua công tắc bảng điều khiển |
Độ tương thích | Nó có thể được cài đặt và sử dụng với cáp phát hiện hoặc được sử dụng với các đầu dò phát hiện khác |
Khoảng cách phát hiện | 200 mét |

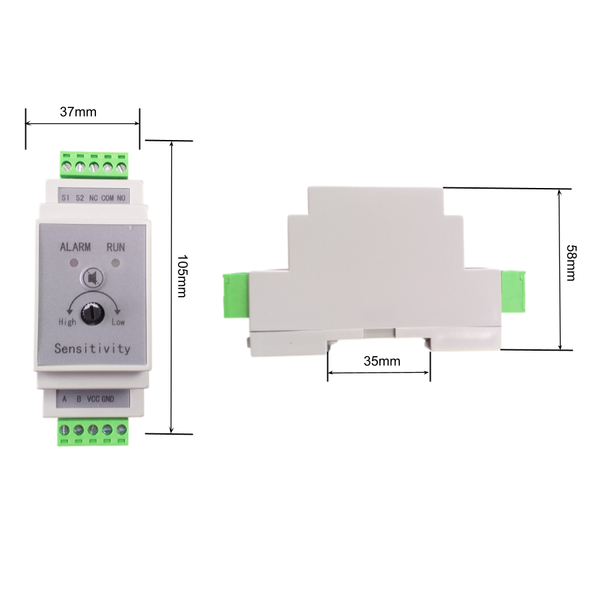

Kích thước | 37x105x58mm |

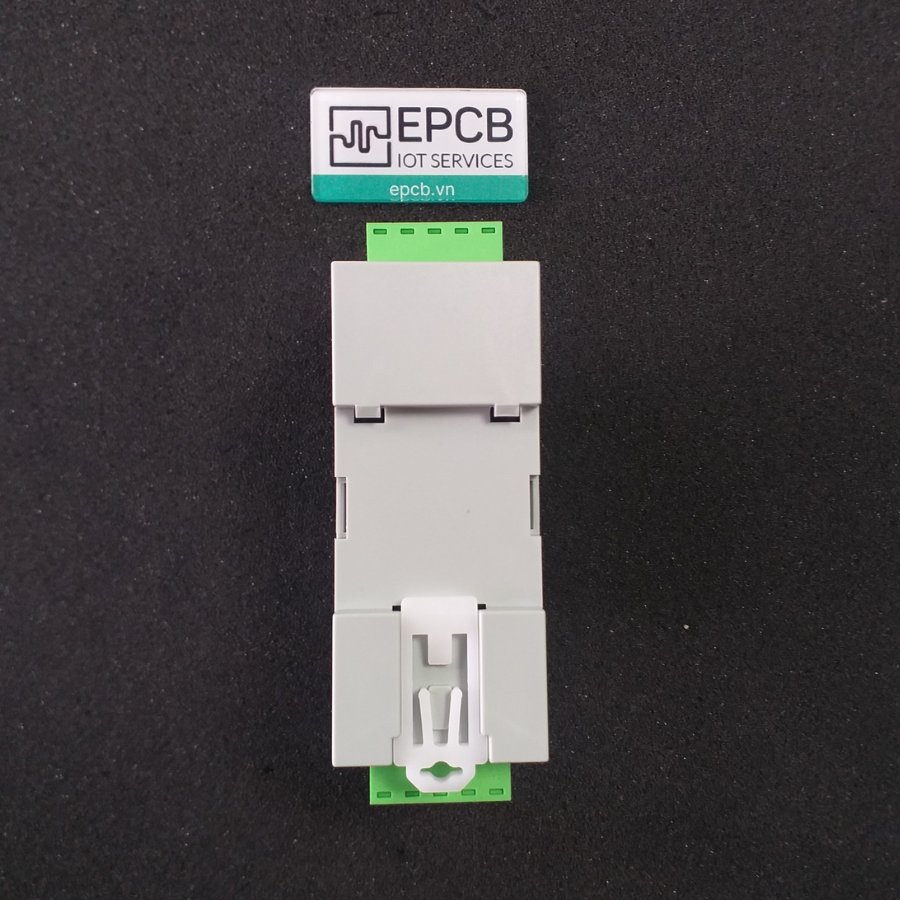

Lắp đặt | Thanh ray DIN tiêu chuẩn 35mm |

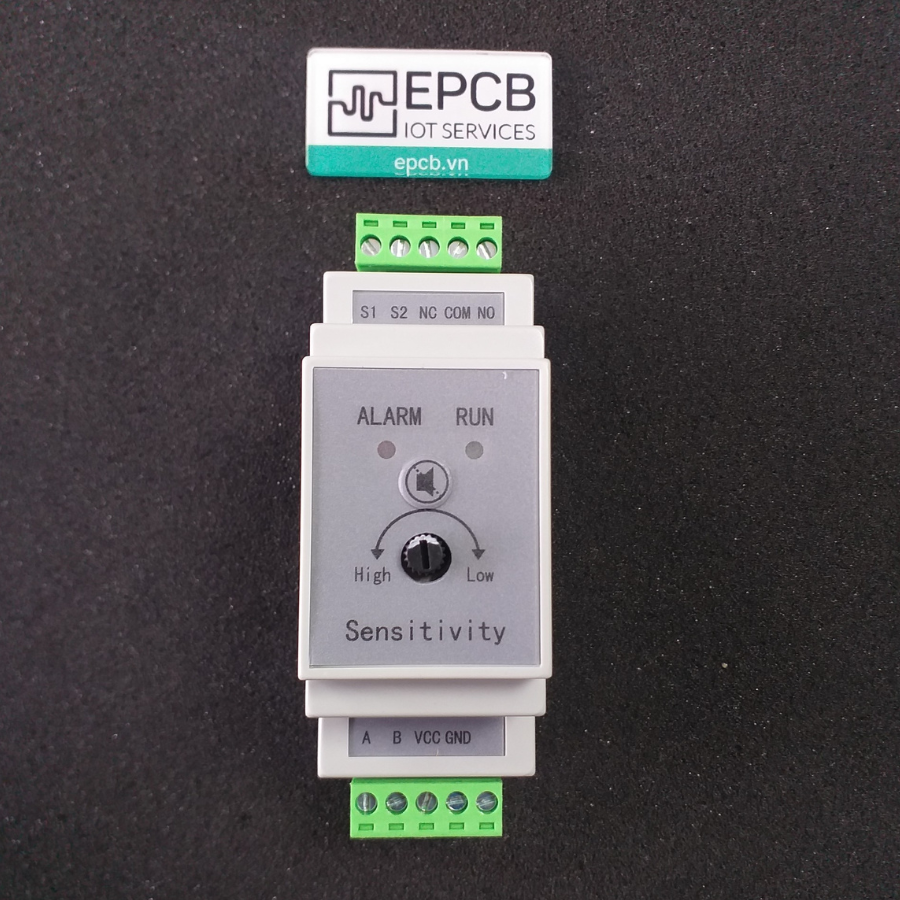

Chức năng
LED Run | Hiển thị trạng thái bật của hệ thống |
LED Alarm | Báo phát hiện rò rỉ |
Nút còi (âm thanh) | Nút tắt tiếng cảnh báo (tắt còi) |
Kim đồng hồ | Điều chỉnh độ nhạy + Tăng độ nhạy phát hiện + Giảm độ nhạy phát hiện |
Chân NO | Bật |
Chân NC | Tắt |

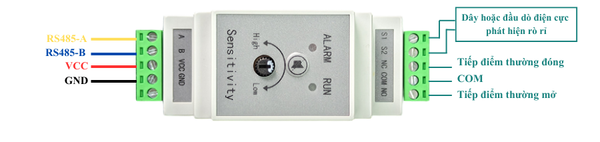

Hướng dẫn kết nối dây
NO-NC gắn thiết bị điện bật tắt, báo động
- NO Thường mở
- COM Nối đất chung
- NC thường đóng.
S1 S2 Nối cáp dây phát hiện.
Dễ dàng cài đặt
- Tất cả việc lắp đặt hệ thống dây điện có thể dễ dàng hoàn thành thông qua các khối đầu cuối cắm được trong bộ điều khiển. Đầu ra cảnh báo của Bộ điều khiển được thiết kế để tự động đặt lại sau khi loại bỏ rò rỉ.
- Bộ điều khiển có chức năng điều chỉnh độ nhạy phát hiện và nút tắt tiếng còi.
- Bộ điều khiển có kích thước nhỏ, thuận tiện cho việc gắn trên thanh ray hoặc tường.
- Kết nối trực tiếp với các thiết bị điều khiển PLC, MCU.. thông qua chuẩn giao tiếp RS485
- Hoặc có thể kết nối với máy tính thông qua bộ chuyển đổi USB-TO-RS485-ISOLATED, Dễ dàng cấu hình các thông số baudrate, ID và đọc thông tin của thiết bị.
Thiết kế đa năng
Hệ thống mạch sử dụng các thành phần có độ nhạy cao, không chỉ có thể đảm bảo độ nhạy cao trong quá trình phát hiện, mà còn tránh được các cảnh báo sai do các yếu tố bên ngoài khác nhau gây ra.
Và còn được thiết kế với chức năng bảo vệ chống đột biến điện độc đáo.
Mô-đun cung cấp một rơle cảnh báo rò rỉ độc lập, xuất tín hiệu cảnh báo thường mở hoặc thường đóng.
Mô-đun cũng được thiết kế với một công tắc tắt tiếng còi, có thể tắt âm thanh báo động khi cần thiết.
Ứng dụng rộng rãi
Bộ điều khiển thích hợp để tích hợp vào hệ thống giám sát trung tâm.
Các ứng dụng điển hình bao gồm giám sát rò rỉ cho thiết bị xử lý không khí, máy móc làm lạnh, thùng chứa chất lỏng, bể chứa máy bơm và các thiết bị khác hoặc các vị trí khác sử dụng cáp cảm biến.
RS485 Modbus RTU
Protocol | Baudrates | Data bits | Stop bit | Parity |
RS485 MODBUS RTU | 9600 bps | 8 | 1 | None |
