Bộ đo dòng điện xoay chiều AC ngõ ra 4-20mA | RS485 Bộ đo dòng điện xoay chiều AC ngõ ra 4-20mA | RS485 Bộ đo dòng điện xoay chiều AC ngõ ra 4-20mA | RS485
Bộ đo dòng điện xoay chiều AC ngõ ra 4-20mA | RS485
Bộ đo dòng điện xoay chiều AC ngõ ra 4-20mA | RS485
Bộ đo dòng điện xoay chiều AC ngõ ra 4-20mA | RS485

Bộ đo dòng điện xoay chiều AC ngõ ra 4-20mA | RS485

  • Sản phẩm: (Pre oder) Vui lòng liên hệ 0367.939.867 để đặt hàng

Giá chưa bao gồm VAT

Tiêu đề
  • Liên hệ

Bo do dong dien xoay chieu AC ngo ra 4 20mA RS485

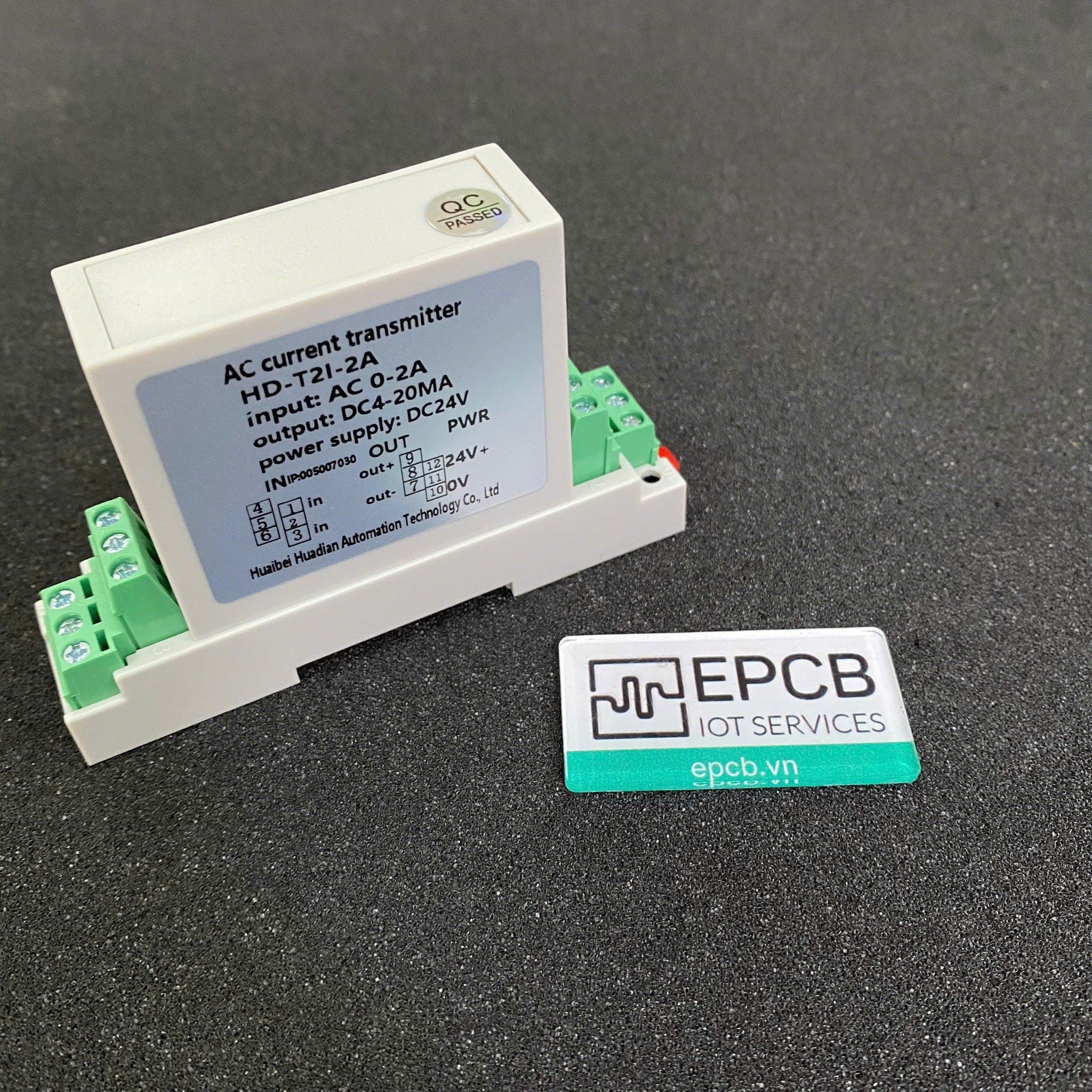

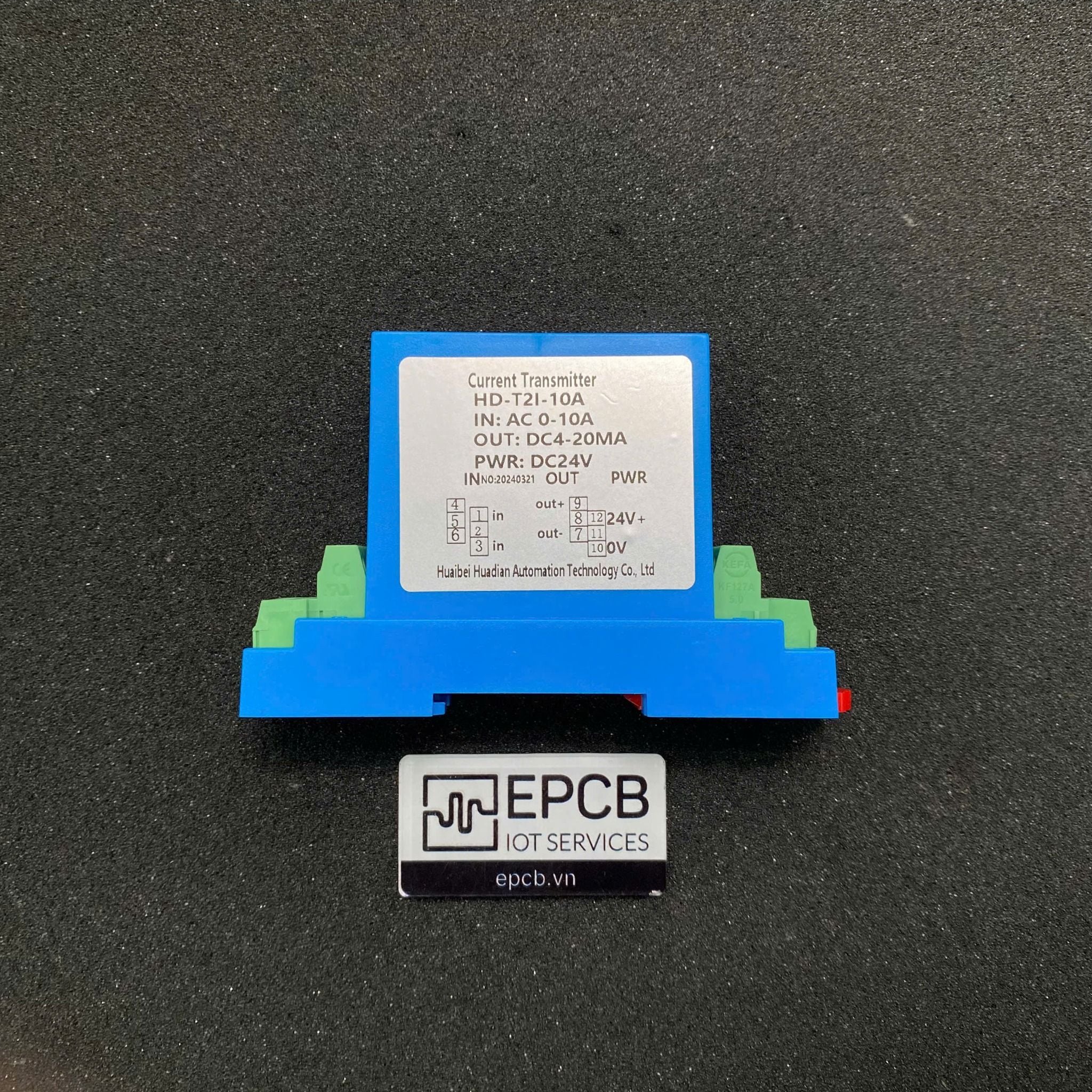

Bộ đo dòng điện xoay chiều (AC Current Transmitter) hay thường gọi là bộ đo dòng. Đây là thiết bị chuyển đổi dòng điện AC trị số lớn từ vài chục đến vài trăm Ampe về tín hiệu ngõ ra tiêu chuẩn analog 4-20mA hoặc truyền thông RS485 Modbus RTU để kết nối trực tiếp với PLC/SCADA. Thiết bị được ứng dụng phổ biến trong việc giám sát phụ tải, kiểm tra trạng thái hoạt động và phát hiện sớm sự cố quá tải, quá công suất nhằm bảo vệ máy móc công nghiệp.

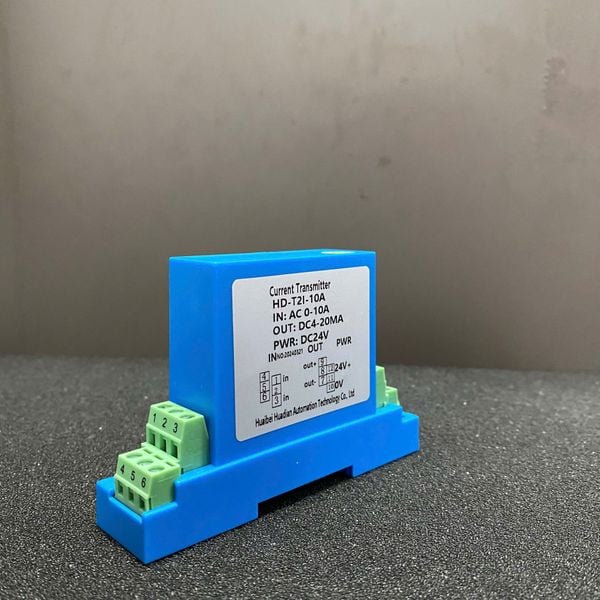

do-dong-ac

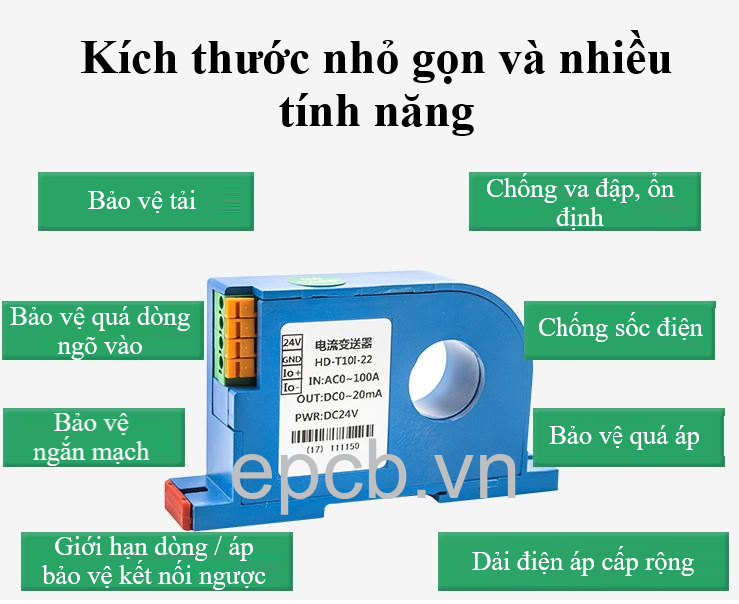

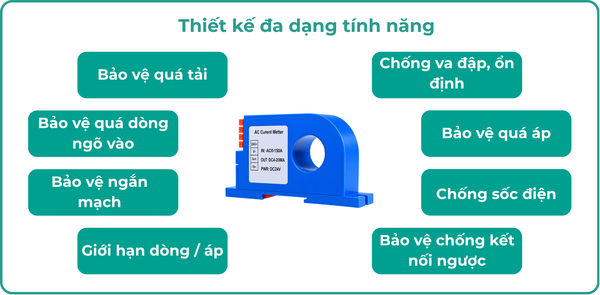

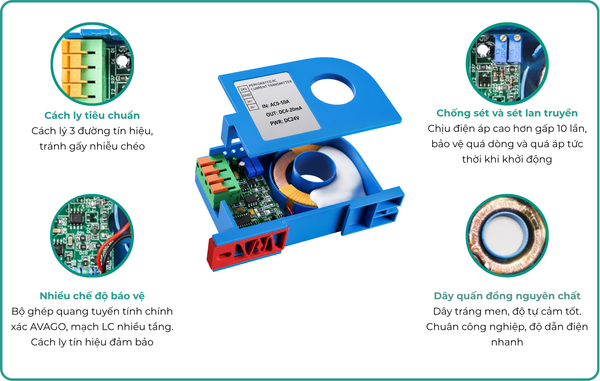

Tính năng chính

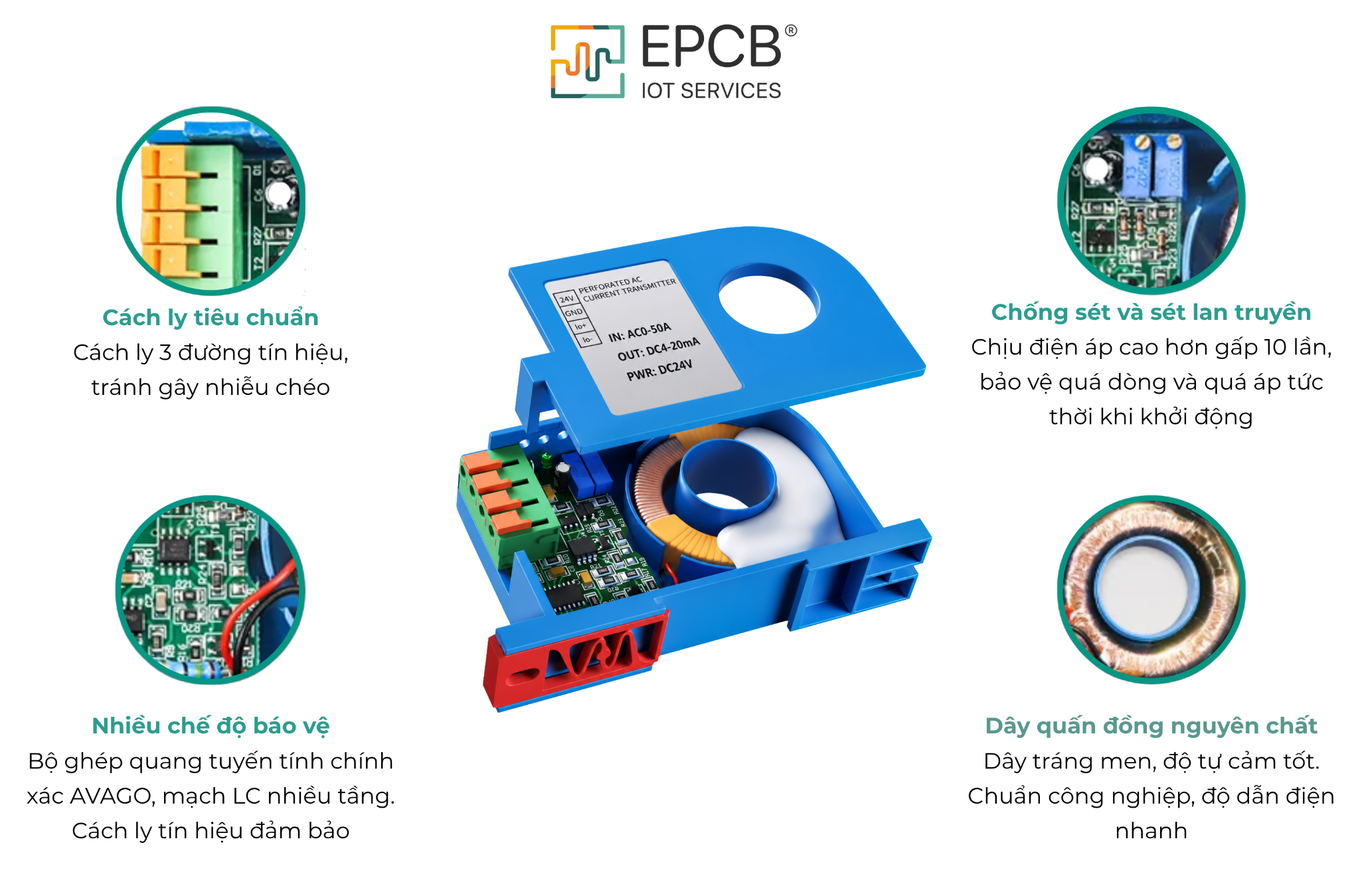

  • Cách ly 3 ngả tiêu chuẩn: Cách ly độc lập giữa ngõ vào, ngõ ra và nguồn cấp.
  • Chống nhiễu công nghiệp: Cấu trúc mạch chuyên dụng, triệt tiêu nhiễu điện từ trường tại hiện trường.
  • Khối terminal chắc chắn: Đảm bảo tiếp xúc cơ khí tốt, chống lỏng dây, an toàn khi vận hành.
  • Vỏ nhựa chống cháy: Sử dụng vật liệu nhựa chịu nhiệt, chống cháy chuyên dụng cho thiết bị tủ điện.
  • Đa dạng tùy chọn ngõ ra: Cung cấp linh hoạt các dòng mã ngõ ra Analog (4-20mA, 0-5V/10V) hoặc truyền thông RS485 Modbus RTU.

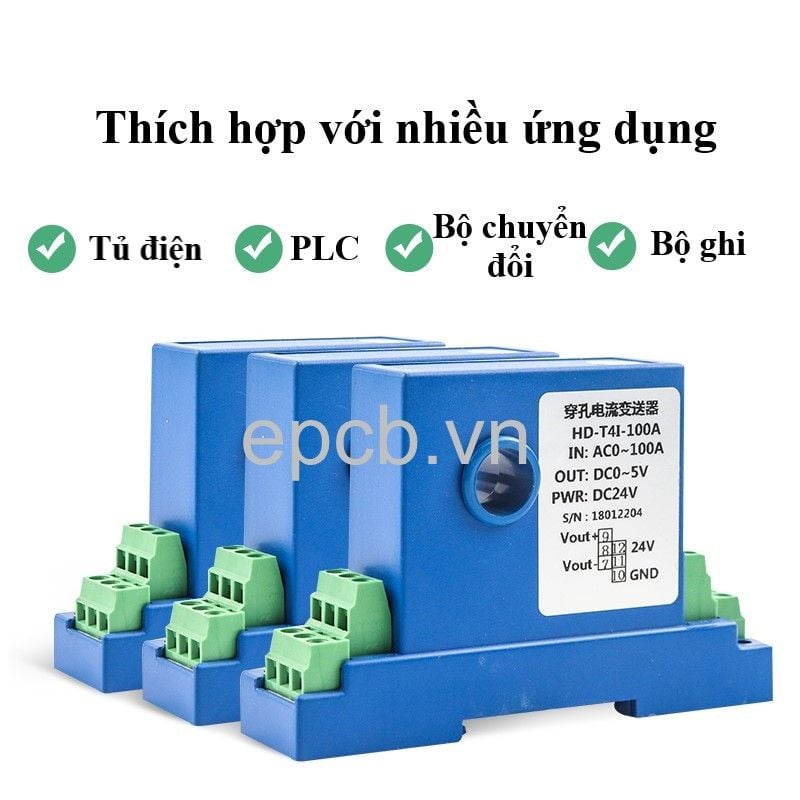

  • Tương thích hệ thống: Kết nối trực tiếp với PLC, tủ điện điều khiển, bộ chuyển đổi tín hiệu và datalogger.
  • Kích thước nhỏ gọn: Tối ưu diện tích, lắp đặt chuẩn DIN-rail trong tủ điện công nghiệp.

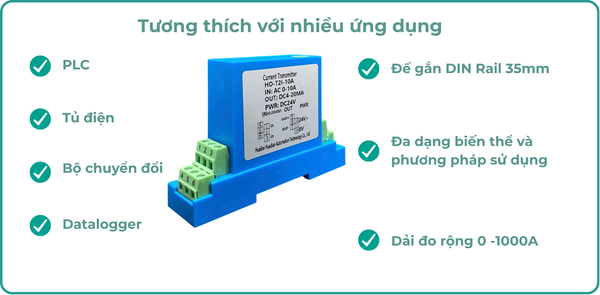

tinh-nang-1

tinh-nang-2

tinh-nang-3



Thông số kỹ thuật

Thông số kỹ thuật

Chi tiết / Giá trị

Nguồn cấp hoạt động

- DC 24V / DC 15V / DC 12V

- Nguồn kép DC ±12V / DC ±15V

Độ chính xác

- Cấp chính xác: ±0.5% Fs

- Độ tuyến tính: ±0.2% Fs

Điện áp chịu thử cách ly

2000V / 50Hz trong 1 phút

Trở kháng tải

Ngõ ra áp: ≥ 10KΩ | Ngõ ra dòng: ≤ 500Ω

Hệ số trôi nhiệt

≤ 0.02% / °C

Thời gian đáp ứng

100ms

Dòng tiêu thụ

< 25mA (tại mức ±12V) + dòng ngõ ra

Nhiệt độ hoạt động

-20 ~ 80 °C (Tùy chọn đặt riêng: -40 ~ 90 °C)

Nhiệt độ lưu trữ

-25 ~ 85 °C

Tín hiệu ngõ ra

RS485, 4~20mA, 0~5V, 20~4mA, Ngõ ra Relay

Cấu trúc làm kín

Đổ keo nhựa Epoxy, cách điện cao

Dòng ngõ vào định mức (Sơ cấp)

1A / 5A / 10A / 50A / 100A / 200A / 300A / 500A / 1000A / 2000A,...

Dải nhiệt độ vận hành

-30 °C ~ +85 °C

Tương thích điện từ (EMC)

Đáp ứng tiêu chuẩn GB / T 18268.1 (IEC61326-1)

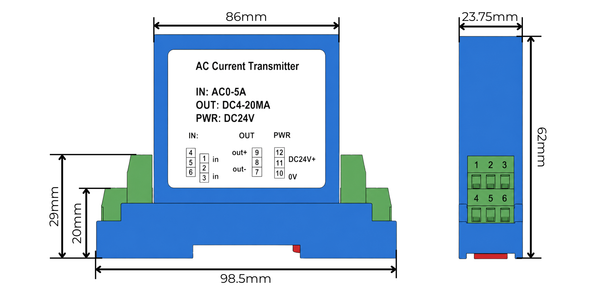

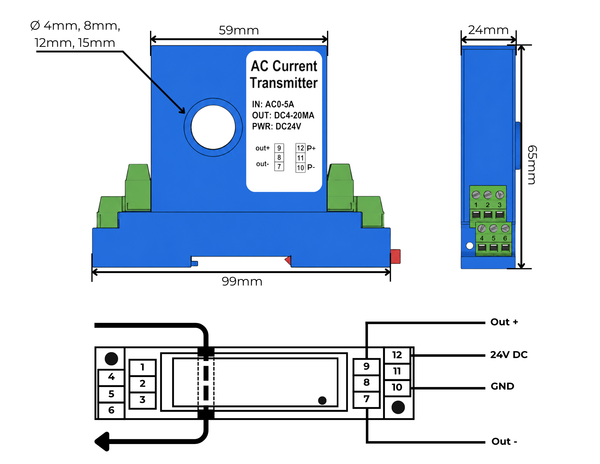

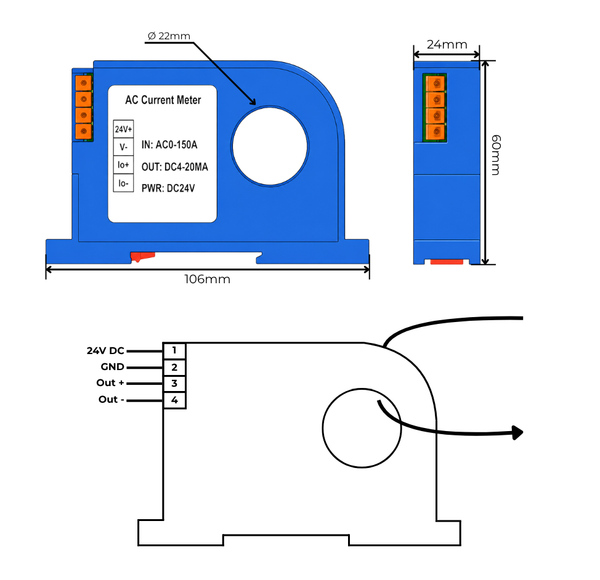

Kích thước và sơ đồ nối dây

kich-thuoc

so-do-1

kich-thuoc-3

kich-thuoc-2
