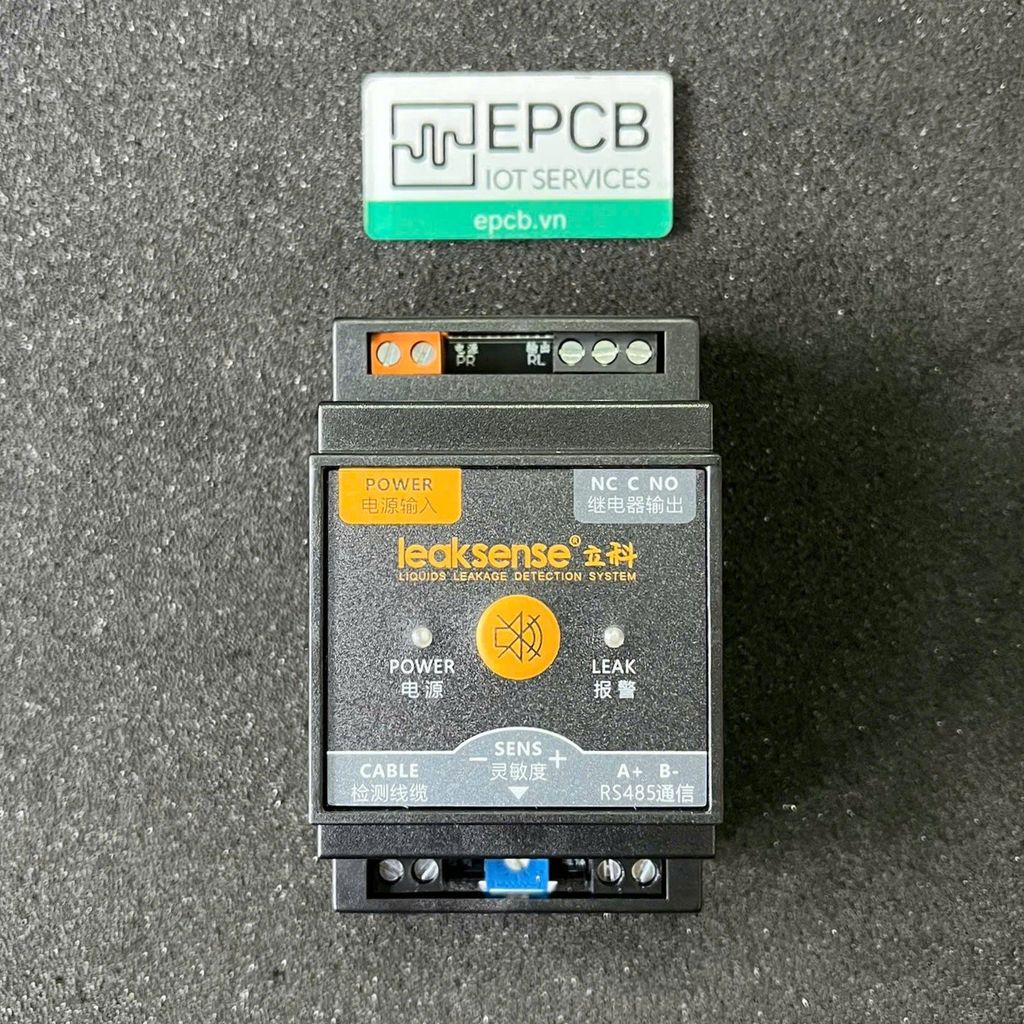

Bộ điều khiển phát hiện, cảnh báo rò rỉ nước ES-WDC-03 Water Leak ( Relay + RS485 )

  • Sản phẩm: 1
Tiêu đề
  • 1,050,000₫

Bộ điều khiển phát hiện, cảnh báo rò rỉ nước ES-WDC-03 ( Water Leak ) là một thiết bị phát hiện rò rỉ nước hiệu suất cao. Nó có thể được lắp đặt và sử dụng với cáp phát hiện hoặc sử dụng với các đầu dò phát hiện khác. Thông qua tín hiệu tiếp điểm rơle đầu ra, nó có thể được kết nối với các hệ thống giám sát khác nhau. Tích hợp để nhận ra cảnh báo từ xa và điều khiển thiết bị từ xa.

Thiết bị tích hợp ngõ ra RS485 Modbus RTU có thể kết nối trực tiếp với PLC, thiết bị điều khiển công nghiệp, màn hình cấu hình HMI hoặc phần mềm cấu hình. Phát hiện rò rỉ xa nhất có thể đến 500 mét với sợi dây phát hiện được kết nối thêm. Thiết bị sử dụng lớp vỏ không thấm nước với mức độ bảo vệ cao và có thể sử dụng lâu dài trong môi trường khắc nghiệt ẩm ướt, bụi bẩn nhiều.

Phù hợp với các ứng dụng giám sát: Data Center, Rò rỉ đường ống, nhà máy, Máy bơm, Bể chứa, Hồ bơi,.....

Đặc trưng

Bộ điều khiển phát hiện, cảnh báo rò rỉ nước ES-WDC-03 ( Tích hợp Relay đóng ngắt )

Bộ điều khiển phát hiện, cảnh báo rò rỉ nước ES-WDC-03 ( Tích hợp Relay đóng ngắt )

Bộ điều khiển phát hiện, cảnh báo rò rỉ nước ES-WDC-03 ( Tích hợp Relay đóng ngắt )



Thông số kỹ thuật

Nguồn cung cấp

12-24VDC

Môi trường hoạt động

-20~60℃595RH Không ngưng tụ

Giao thức truyền thông

RS485 Modbus RTU

Ngõ ra

Relay (NC, NO) Công suất tiếp điểm AC220V * 2A, DC60VDC * 3A

Còi cảnh báo

Buzzer, âm thanh cảnh báo có thể được tắt thông qua công tắc bảng điều khiển

Độ tương thích

Nó có thể được cài đặt và sử dụng với cáp phát hiện hoặc được sử dụng với các đầu dò phát hiện khác

Khoảng cách phát hiện

500 mét

Kích thước

90x58x52mm

Lắp đặt

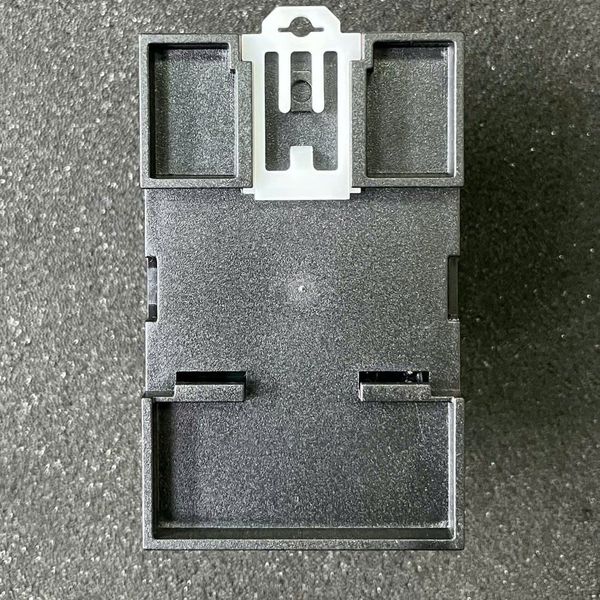

Thanh ray DIN tiêu chuẩn 35mm



Chức năng

LED Power

Hiển thị trạng thái bật của hệ thống

LED Leak

Báo phát hiện rò rỉ

Nút còi (âm thanh)

Nút tắt tiếng cảnh báo (tắt còi)

Kim đồng hồ

Điều chỉnh độ nhạy

+ Tăng độ nhạy phát hiện

+ Giảm độ nhạy phát hiện

Chân NO

Bật

Chân NC

Tắt




Hướng dẫn kết nối dây

NO-NC gắn thiết bị điện bật tắt, báo động

+ NO Thường mở

+ COM Nối đất chung

+ NC thường đóng.

S1 S2 Nối cáp dây phát hiện.

A B Kết nối chuẩn RS485

Dễ dàng cài đặt

Bộ điều khiển phát hiện, cảnh báo rò rỉ nước ES-WDC-03 ( Tích hợp Relay đóng ngắt )

  • Tất cả việc lắp đặt hệ thống dây điện có thể dễ dàng hoàn thành thông qua các khối đầu cuối cắm được trong bộ điều khiển. Đầu ra cảnh báo của Bộ điều khiển được thiết kế để tự động đặt lại sau khi loại bỏ rò rỉ.
  • Bộ điều khiển có chức năng điều chỉnh độ nhạy phát hiện và nút tắt tiếng còi.
  • Bộ điều khiển có kích thước nhỏ, thuận tiện cho việc gắn trên thanh ray hoặc tường.


Thiết kế đa năng

  • Hệ thống mạch sử dụng các thành phần có độ nhạy cao, không chỉ có thể đảm bảo độ nhạy cao trong quá trình phát hiện, mà còn tránh được các cảnh báo sai do các yếu tố bên ngoài khác nhau gây ra.
  • Và còn được thiết kế với chức năng bảo vệ chống đột biến điện độc đáo.
  • Mô-đun cung cấp một rơle cảnh báo rò rỉ độc lập, xuất tín hiệu cảnh báo thường mở hoặc thường đóng.
  • Mô-đun cũng được thiết kế với một công tắc tắt tiếng còi, có thể tắt âm thanh báo động khi cần thiết.

Bộ điều khiển phát hiện, cảnh báo rò rỉ nước ES-WDC-03 ( Tích hợp Relay đóng ngắt )


Ứng dụng rộng rãi

Bộ điều khiển thích hợp để tích hợp vào hệ thống giám sát trung tâm.

Các ứng dụng điển hình bao gồm giám sát rò rỉ cho thiết bị xử lý không khí, máy móc làm lạnh, thùng chứa chất lỏng, bể chứa máy bơm và các thiết bị khác hoặc các vị trí khác sử dụng cáp cảm biến.

Bộ điều khiển phát hiện, cảnh báo rò rỉ nước ES-WDC-03 ( Tích hợp Relay đóng ngắt )



Hướng dẫn kết nối giao thức RS485 Modbus RTU

Protocol

Baudrates

Data bits

Stop bit

Parity

RS485 MODBUS RTU

9600 bps

8

1

None


Bảng thanh ghi

Mã chức năng

Địa chỉ PLC

Địa chỉ thanh ghi

Số lượng dữ liệu

Định nghĩa giá trị dữ liệu

04H

30001

0000H

1

Địa chỉ thiết bị 01 - 255

30002

0001H

1

Trạng thái cảnh báo

00: Bình thường

02: Cảnh báo

30004

0003H

1

Trạng thái Relay

00: Tắt

01: Bật

06H

40001

0000H

1

Sửa đổi địa chỉ 01 - 255

40004

0003H

1

Sửa đổi Relay điều khiển:

00: Tắt

01: Bật


Ví dụ

Nội dung

Lệnh gửi

Lệnh trả về

Mô tả

Đọc địa chỉ thiết bị

01 04 00 00 00 01 31 CA

01 04 02 00 01 78 F0

Địa chỉ thiết bị là 1

Đọc trạng thái cảnh báo

01 04 00 01 00 01 60 0A

01 04 02 00 00 B9 30

Tình trạng cảnh báo bình thường

Đọc trạng thái Relay

01 04 00 03 00 01 C1 CA

01 04 02 00 00 B9 30

Relay tắt

Sửa đổi địa chỉ thiết bị

01 06 00 00 00 C7 C8 58

01 06 00 00 00 C7 C8 58

Sửa đổi địa chỉ thiết bị thành 199

Sửa đổi trạng thái Relay

01 06 00 03 00 01 B8 0A

01 06 00 03 00 01 B8 0A

Kiểm soát Relay bật



Phụ kiện đi kèm

Đầu dò phát hiện rò rỉ nước TB-PR-WD Đầu dò phát hiện rò rỉ nước TB-WD-02

Dây phát hiện rò rỉ nước CAB-WL-01Dây phát hiện rò rỉ nước CAB-WL-01
