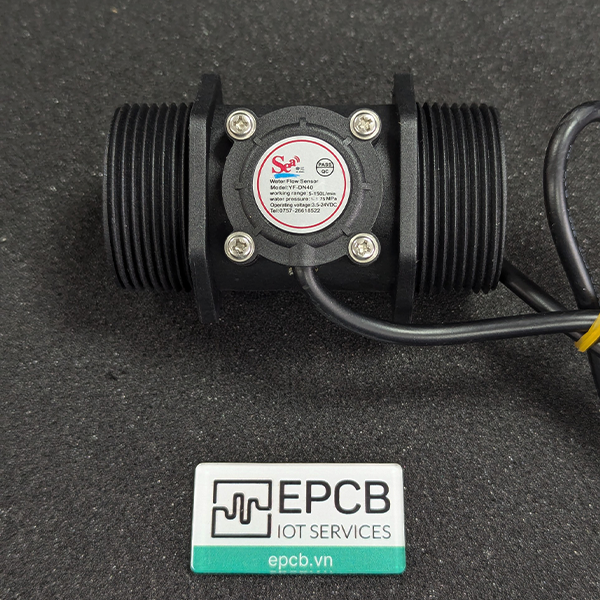

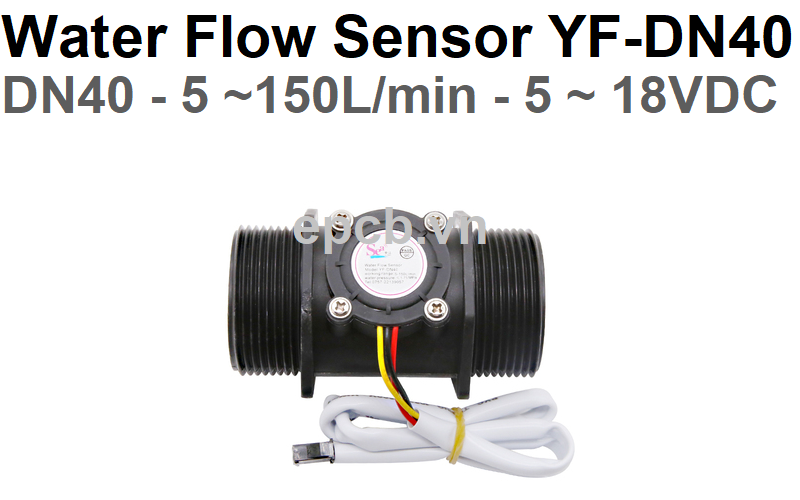

Cảm biến lưu lượng nước YF-DN40 (49mm) là cảm biến lưu lượng nước được sử dụng phổ biến trong: lò sưởi điện, điều hòa không khí, máy móc và thiết bị sản xuất xử lý hóa chất, thiết bị xử lý nước, máy nước nóng, nồi hơi treo tường, bình nước, máy kiểm soát nước, nước công nghiệp,...
Bảng quy đổi kích thước ống định danh DN sang mm
NPS (inch) | ¼ | ⅜ | ½ | ¾ | 1 | 1¼ | 1½ | 2 | 3 | 4 |
DN (mm) | 8 | 10 | 15 | 20 | 25 | 35 | 40 | 50 | 80 | 100 |
Tên thường gọi (mm) | 13 | 17 | 21 | 27 | 34 | 42 | 49 | 60 | 90 | 114 |
Ví dụ: Trên thiết bị ghi DN40 tức tương đương với ống có đường kính ngoài phi 49
Thông Số kỹ thuật:
- Điện áp hoạt động: 5 ~ 18VDC
- Dòng: <10mA
- Tín đầu ra: NPN
- Sơ đồ dây:
- Red (Đỏ): VCC: 5 ~ 18VDC
- Yellow (Vàng): OUT
- Black (Đen): GND
- Lưu lượng đo: 5 ~ 150 (L/min) (±3% sai số)
- Áp lực chịu được: 1.75Mpa
- Nhiệt độ Hoạt động: <80°C
Công Thức tính:
- F = 0.45*Q (±5% sai số)
- F: Tần số (Hz)
- Q: Lưu lượng nước trong 1 phút (L/min)
- 0.45: Hệ số (tương ứng với cảm biến YF-DN40)
Tín hiệu xung từ cảm biến
Kích thước:
Video Sản Phẩm:
