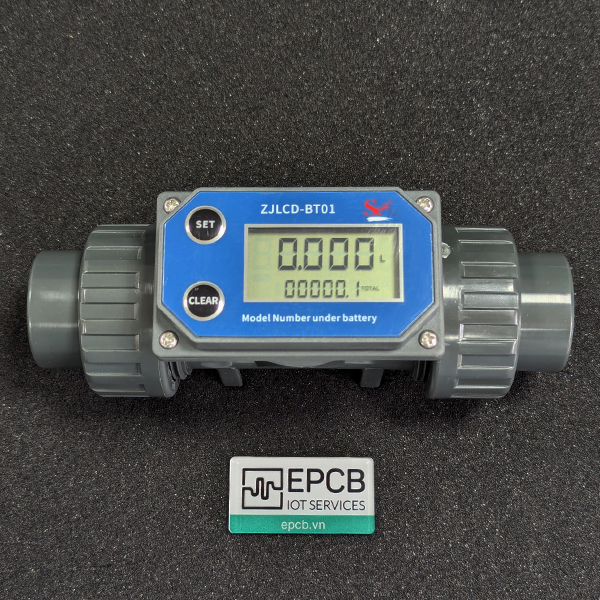

Cảm biến lưu lượng nước hiển thị màn hình kỹ thuật số ZJLCD-BT01

• Hiển thị rõ ràng trực quan, hoạt động đơn giản giúp việc điều khiển thuận tiện

• Bảng mạch PCB có tuổi thọ lâu dài, an toàn đáng tin cậy và sử pin

Thông số kỹ thuật

Sơ đồ nối dây

Cách lắp đặt cảm biến lưu lượng đúng

Hướng dẫn sử dụng

Xóa số lượng đơn

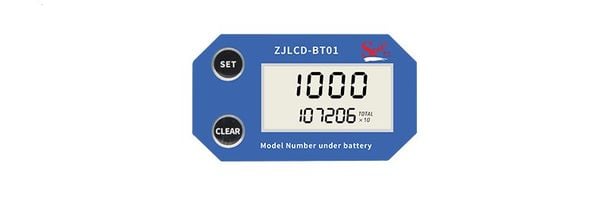

Trong khi đếm hoặc ở chế độ chờ nhấn phím “CLEAR”. Tại thời điểm này màn hình sẽ hiển thị như hình bên dưới.

Xóa tổng tích lũy:

Khi đang ở trạng thái chờ hoặc đang hoạt động nhấn nút “SETUP” để chuyển sang hiển thị trạng thái tổng tích lũy (như hình bên dưới)

Sau đó nhấn và giữ nút “CLEAR” (khoảng hơn 5 giây) màn hình sẽ hiển thị như hình bên dưới. Và màn hình sẽ trở lại giao diện chờ sau 5 giây và tổng tích lũy đã được xóa.

Hiển thị chuyển đổi giữa tốc độ dòng chảy và tổng tích lũy:

Nhấn “SETUP” để chu để chuyển đổi giữa tốc độ dòng chảy và tổng tích lũy.

Cài đặt xung:

Khi đang hoạt động hoặc ở trạng thái chờ nhấn và giữ “SETUP” (khoảng hơn 5 giây) để vào giao diện cài đặt xung (tham khảo hình bên dưới).

Nhấn “CLEAR” để sửa đổi giá trị đang nhấp nháy, nhấn “SETUP” để chuyển sang các giá trị tiếp theo.

Sau khi cài đặt xong nhấn và giữ “SETUP” hoặc đợi trong 30 giây để lưu và thoát khỏi giao diện cài đặt.

Thiết bị mặc định giá trị là 100.0 nghĩa là 100 xung tương ứng với 1 lít đầu ra. Nếu được cài đặt thành 10 nghĩa là 10 xung tương ứng 1 lít đầu ra. Phạm vi cài đặt: 0.1 ~ 999.9

Thiết lập đơn vị:

Khi đang hoạt động hoặc ở trạng thái chờ nhấn và giữ đồng thời 2 phím “SETUP” và “CLEAR” (khoảng hơn 5 giây) để vào giao diện cài đặt.

Sau đó nhấn “CLEAR” để chuyển đổi các giá trị đơn vị cần cài đặt (như hình bên dưới)

Nhấn và giữ “SETUP” sau khi cài đặt xong hoặc đợi 30 giây để lưu cài đặt và thoát khỏi chế độ cài đặt.

Xem nhanh số lượng xung và tổng tích lũy:

Nhấn và giữ đồng thời “SETUP” và “CLEAR” (dưới 5 giây) để xem (như hình minh họa bên dưới).
