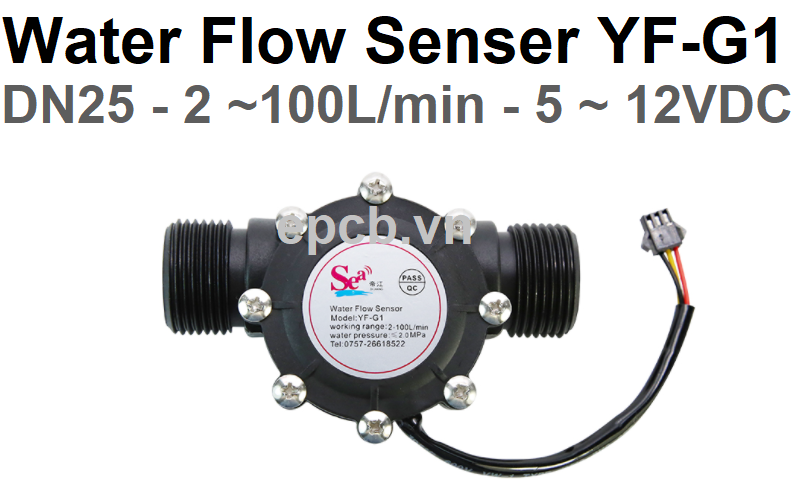

Cảm Biến Lưu Lượng Nước YF-G1 DN25 (34mm) Cảm Biến Lưu Lượng Nước YF-G1 DN25 (34mm) Cảm Biến Lưu Lượng Nước YF-G1 DN25 (34mm)
Cảm Biến Lưu Lượng Nước YF-G1 DN25 (34mm)
Cảm Biến Lưu Lượng Nước YF-G1 DN25 (34mm)
Cảm Biến Lưu Lượng Nước YF-G1 DN25 (34mm)

Cảm Biến Lưu Lượng Nước YF-G1 DN25 (34mm)

  • Sản phẩm: 2

Giá chưa bao gồm VAT

Tiêu đề
  • 350,000₫

Cảm biến lưu lượng nước đường ống công nghiệp DN25 (YF-G1) là giải pháp chuyên dụng và đáng tin cậy để đo lường, giám sát lưu lượng chất lỏng trong các hệ thống đường ống phi 34mm. Sản phẩm được chế tạo từ chất liệu Nylon cao cấp kết hợp sợi thủy tinh, mang lại độ bền cơ học vượt trội, khả năng chịu áp suất cao lên đến 1.75MPa và hoạt động ổn định với nhiệt độ chất lỏng lên tới 100°C. Với cơ chế đầu ra tín hiệu xung NPN chuẩn xác (khoảng 64.8 xung/lít), cảm biến YF-G1 dễ dàng kết nối, tích hợp với các bộ vi điều khiển, PLC hoặc các hệ thống giám sát tự động hóa trong cả ứng dụng dân dụng lẫn công nghiệp.



Cam Bien Luu Luong Nuoc YF G1 DN25 34mm



Tính năng nổi bật:
  • Độ bền chuẩn công nghiệp: Thân vỏ cấu tạo từ Nylon pha sợi thủy tinh giúp tăng cường độ cứng, chống ăn mòn hiệu quả và chịu được áp lực dòng chảy lớn.
  • Dải đo rộng & Ổn định: Hỗ trợ đo lường lưu lượng linh hoạt từ 2 đến 100 lít/phút với độ chính xác cao (±5%), đáp ứng tốt cho nhiều hệ thống quản lý chất lỏng khác nhau.
  • Chịu nhiệt độ xuất sắc: Khả năng chịu nhiệt của chất lỏng lên đến 100°C giúp mở rộng phạm vi ứng dụng vào các hệ thống cấp nước nóng, lò hơi, hay dây chuyền sản xuất nhiệt độ cao.
  • Tín hiệu đầu ra tiêu chuẩn: Đầu ra xung NPN vuông giúp truyền tải dữ liệu đi xa ổn định, giảm thiểu nhiễu và vô cùng thân thiện khi lập trình kết nối với vi điều khiển/PLC.
  • Thiết kế tối ưu, dễ lắp đặt: Kết nối ren ngoài G1'' (34mm) tiêu chuẩn cùng đầu nối Jack cắm SM2.54-3P tiện lợi, giúp quá trình thi công, lắp đặt và bảo trì diễn ra nhanh chóng.



Thông số kỹ thuật:

Thông số kỹ thuật

Giá trị chi tiết

Mô hình (Model)

YF-G1

Kích thước đường ống

DN25 (Ren ngoài G1" ~ Đóng đường kính 34mm)

Đường kính trong / ngoài

22.7 mm / 32.8 mm

Chiều dài ren

23 mm

Chất liệu

Nylon + Sợi thủy tinh

Điện áp hoạt động

3.5 - 24VDC

Dòng điện làm việc

< 15mA

Loại tín hiệu đầu ra

Xung NPN (Pulse)

Điện áp xung mức cao

> 4.7VDC (với nguồn cấp 5VDC)

Điện áp xung mức thấp

< 0.5VDC (với nguồn cấp 5VDC)

Dải tốc độ dòng chảy

2 - 100 Lít/phút

Tần số Hz / Hệ số K

1.08

Tỷ lệ xung NPN

~ 64.8 P/L (Xung/Lít)

Độ chính xác

± 5%

Áp suất tối đa

< 1.75 MPa

Nhiệt độ chất lỏng

< 100 °C

Loại đầu nối (Connector)

Jack cắm SM2.54-3P (Chiều dài dây 15cm)

Dây nối

RED – VCC, BLACK – GND, YELLOW - PULSE



Công thức:

  • F =  1.08*Q (±5% sai số)
  • F: Tần số (Hz)
  • Q: Lưu lượng nước trong 1 phút (L/min)
  • 1.08: Hệ số (tương ứng với cảm biến YF-G1)



Tín hiệu xung từ cảm biến:

Cảm biến lưu lượng nước đường ống công nghiệp YF-G1 DN25 (34mm)

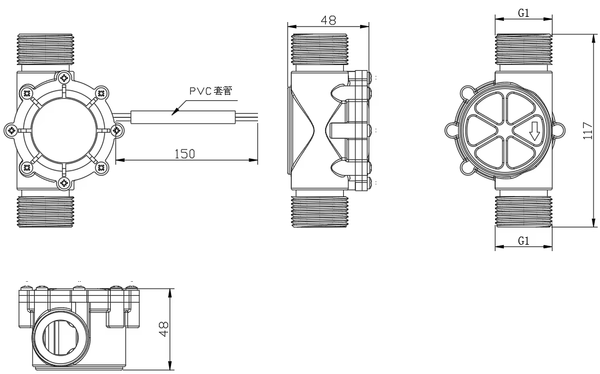

Kích thước:

kich-thuoc-yf-g1

Cảm biến lưu lượng nước đường ống công nghiệp DN25 (34mm)
