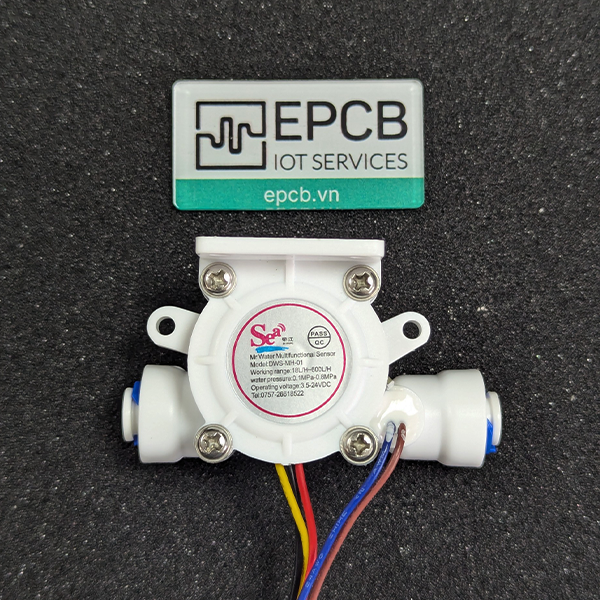

Cảm biến lưu lượng nước DWS-MH-01 đầu dò TDS là thiết bị đo lưu lượng nước được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp và dân dụng. Sản phẩm phù hợp cho các hệ thống như lò sưởi điện, điều hòa không khí, máy móc và thiết bị sản xuất – xử lý hóa chất, thiết bị xử lý nước, máy nước nóng, bình chứa nước, máy pha cà phê, máy bán nước tự động, hệ thống kiểm soát và giám sát nước, cũng như các ứng dụng nước công nghiệp khác.
Với thiết kế nhỏ gọn, tín hiệu đo ổn định và khả năng tích hợp thêm đầu dò TDS, DWS-MH-01 đáp ứng tốt nhu cầu giám sát lưu lượng và chất lượng nước trong các hệ thống hiện đại.
Thông Số kỹ thuật
Thông số | Giá trị |
Nguồn cấp | DC 5 V (hỗ trợ 3.5 – 24 V) |
Nguyên lý đo | Hall-effect, tín hiệu xung |
Tín hiệu đầu ra | NPN |
Dải đo lưu lượng | 0.3 – 6 L/min |
Độ chính xác | ±3% |
Hệ số xung | 36 xung / (L/min) |
Duty cycle | 50% ±10% |
Ngõ ra | Lưu lượng (xung), Nhiệt độ, TDS |
Áp suất làm việc tối đa | ≤ 1.75 MPa |
Nhiệt độ môi chất | ≤ 120 °C |
Nhiệt độ môi trường | ≤ 80 °C |
Đầu nối | XH-6AW 2.54 mm |
Vật liệu | Nhựa kỹ thuật, RoHS |
Bảng dây dẫn
Màu dây | Tên tín hiệu | Chức năng |
Đỏ | +5V | Nguồn cấp DC +5 V |
Đen | GND | GND |
Vàng | Tín hiệu lưu lượng | Tín hiệu xung đo lưu lượng nước |
Nâu & Xanh dương | Tín hiệu TDS | Tín hiệu đo TDS (Tổng chất rắn hòa tan) |
Công Thức tính
F =( 36*Q) (±3% sai số)
Trong đó:
F : Tần số (Hz)
Q: Lưu lượng nước trong 1 phút (L/min)
36: Hệ số (tương ứng với cảm biến DWS-MH-01)

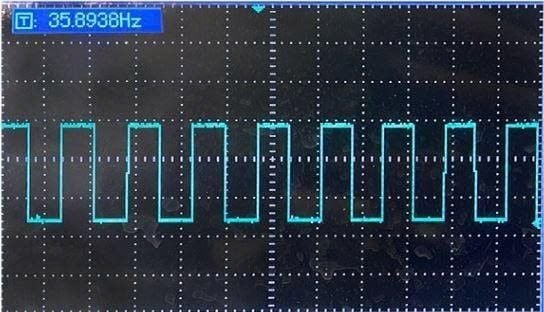

Tín hiệu xung từ cảm biến

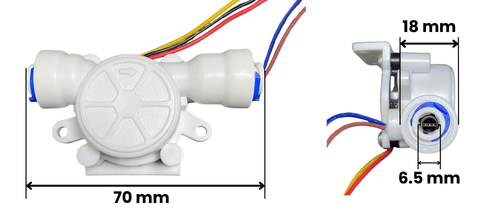

Kích thước
Tài liệu kỹ thuật
