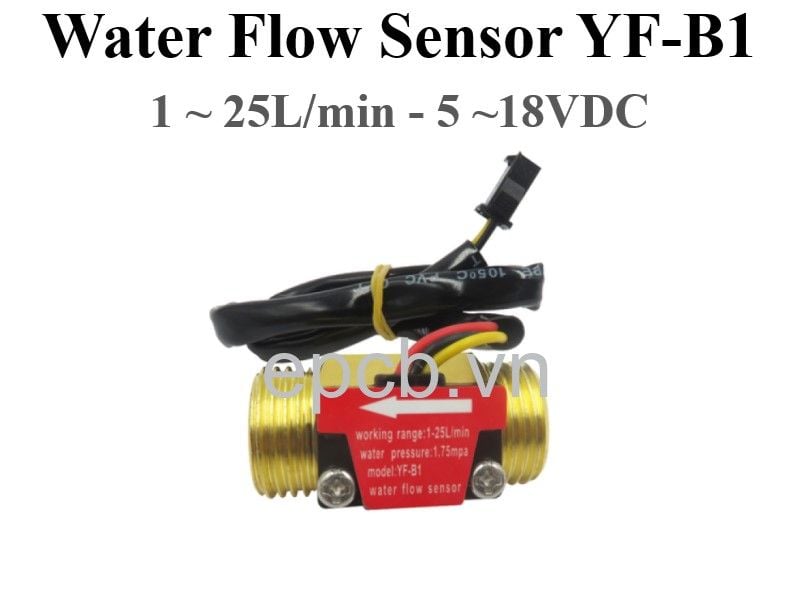

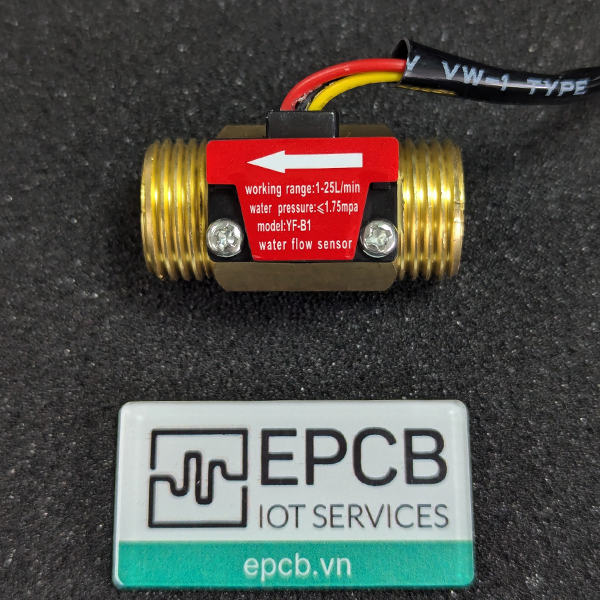

Cảm biến lưu lượng nước YF-B1 với chất liệu kim loại được sử dụng phổ biến trong điều hòa không khí, máy pha chế, thiết bị xử lý nước, nước thải, các máy kiểm soát nước,….
Thông Số kỹ thuật:
Tín Hiệu Đầu ra | Tín hiệu xung NPN |
Phiên bản | YF-B1 |
Kích thước lắp đặt | G1/2 |
Nguồn cấp | 5 ~ 18VDC |
Đường kinh trong/ Đường kính ngoài | Đường kính trong đầu vào 15.4, đầu ra 13.5mm, đường kinh ngoài 20.5mm |
Áp lực chịu được | ≤ 1.75MPa |
Chu kỳ xung đầu ra | 50% ± 10% |
Lưu lượng đo | 1 ~ 25L/min ±3% |
Sơ đồ ra dây:
Red (Đỏ): VCC: 5 ~ 18VDC
Yellow (Vàng): OUT
Black (Đen): GND
Công thức tính:
F = 11*Q ±5%
F: Tần số (Hz)
Q: Lưu lượng nước trong 1 phút (L/min)
11: Hệ số
Tín hiệu xung từ cảm biến:
Kích thước (mm):
