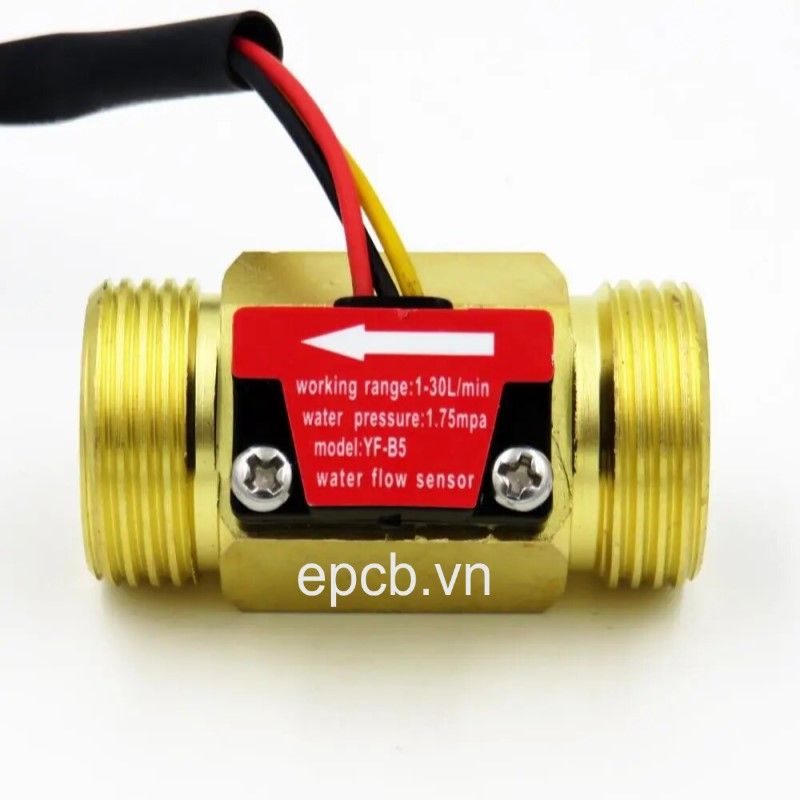

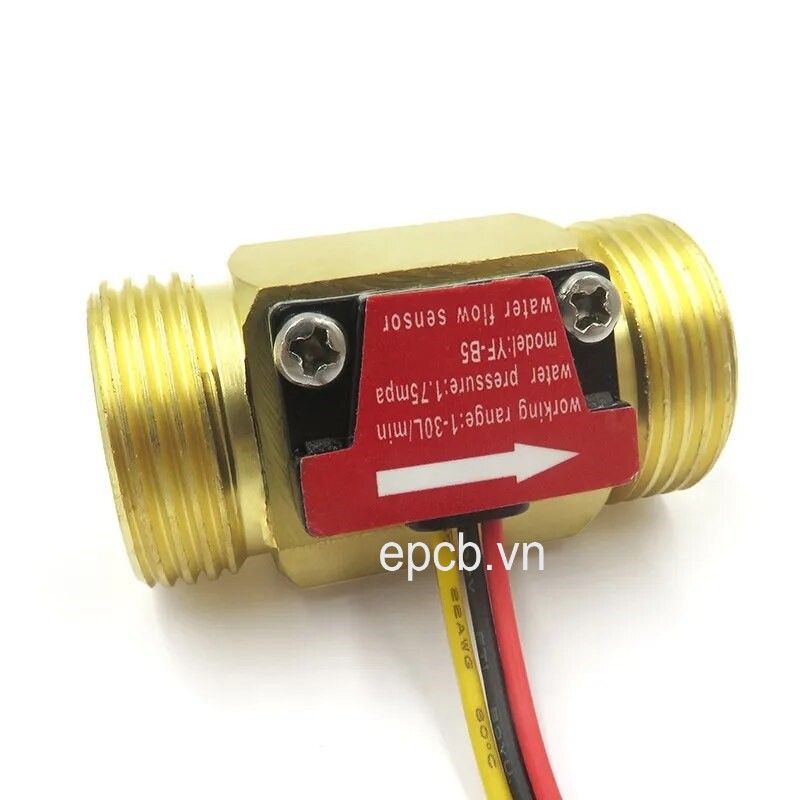

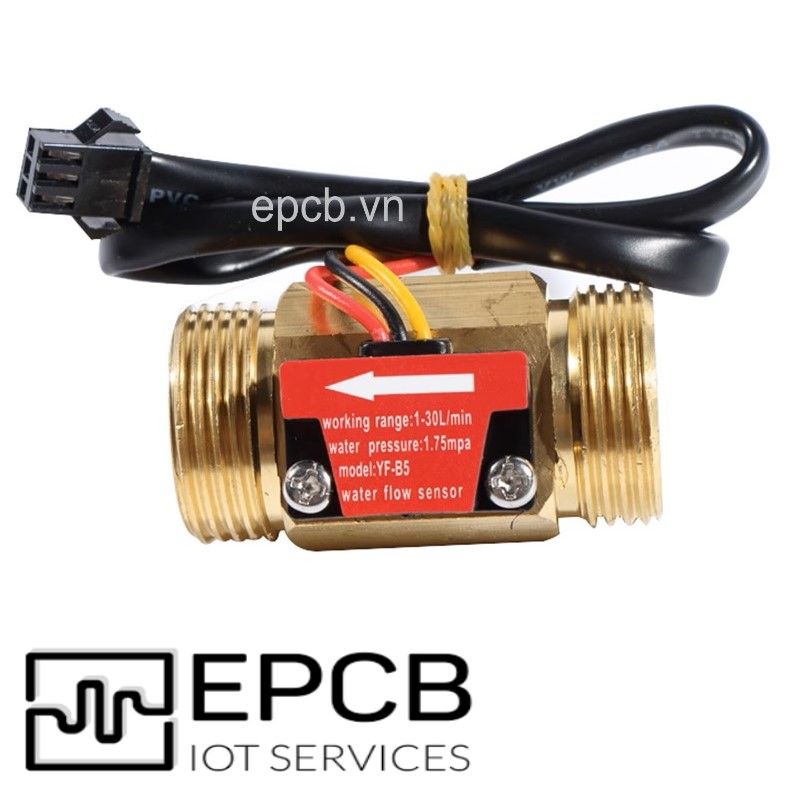

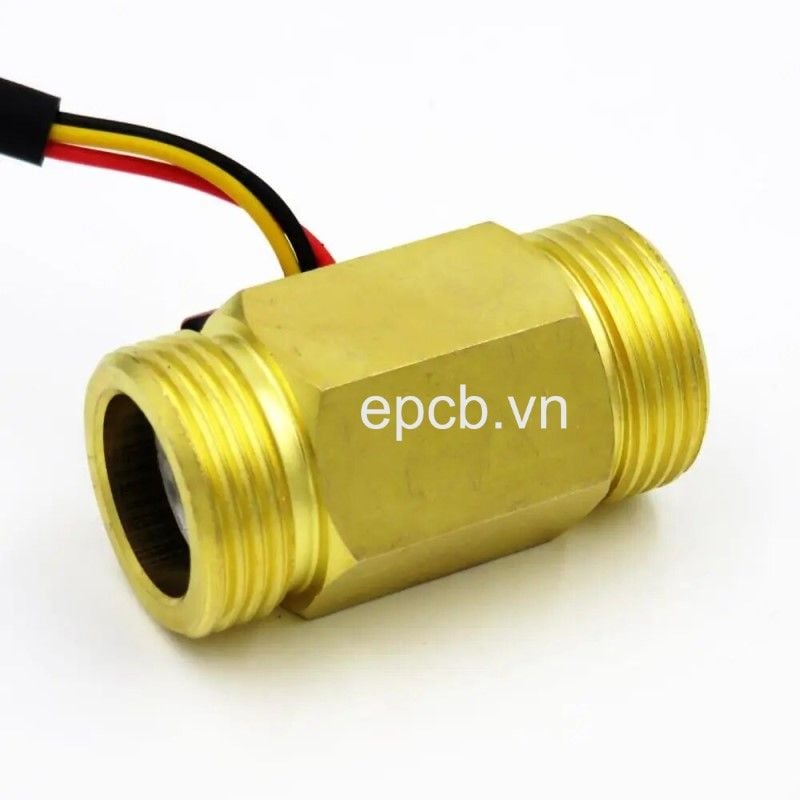

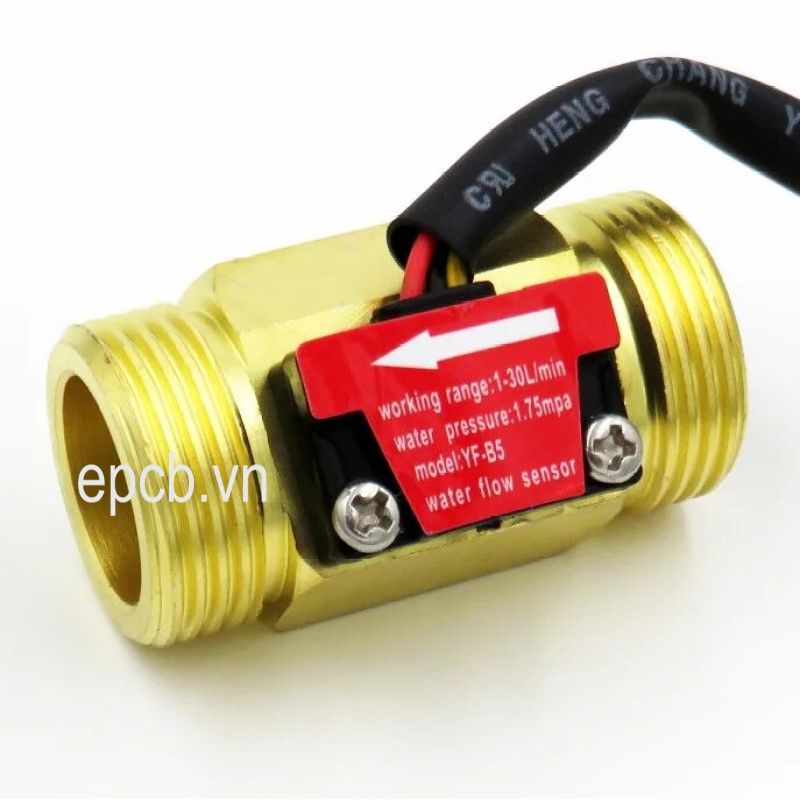

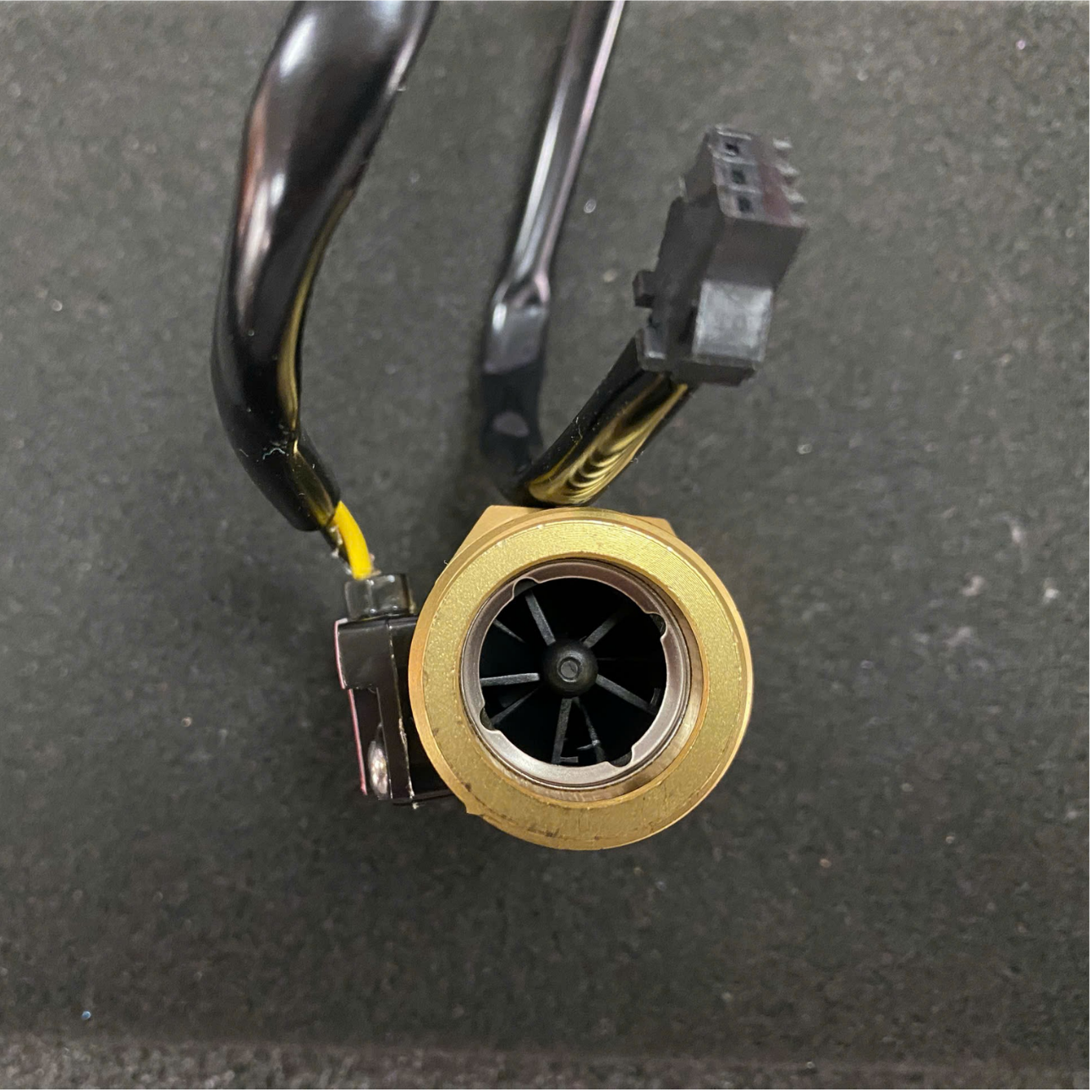

Cảm biến lưu lượng nước YF-B5 DN20 (phi 27mm) với chất liệu kim loại được sử dụng phổ biến trong điều hòa không khí, máy pha chế, thiết bị xử lý nước, nước thải, các máy kiểm soát nước,….
Cảm biến lưu lượng nước Hall YF-B5 DN20 ống phi 27mm cho lưu lượng lên đến 30L/phút.
- Dễ dàng cài đặt và gỡ bỏ: Cảm biến lưu lượng bằng đồng này rất dễ cài đặt và gỡ bỏ, không cần dụng cụ. nó có thể dễ dàng cài đặt trong vài giây mà không chiếm quá nhiều dung lượng.
- Được làm từ chất liệu tốt: Được làm từ chất liệu đồng thau cao cấp, bề mặt nhẵn và không dễ rỉ sét, chống ăn mòn, cứng cáp và bền bỉ.
Công thức tính lưu lượng nước:
F = 6,6 × Q (sai số ±5%)
Trong đó:
F: Tần số xung đầu ra của cảm biến, đơn vị Hz.
Q: Lưu lượng nước, đơn vị L/min.
6,6: Hệ số chuyển đổi của cảm biến.
Công thức tính lưu lượng:
Q = F / 6,6 (L/min)
Thông số kỹ thuật
Tín hiệu đầu ra | Tín hiệu xung NPN |
Phiên bản | YF-B5 |
Kích thước lắp đặt | G3/4 (Đường kính 25.8mm) |
Nguồn cấp | 3.5 ~ 24VDC |
Áp lực chịu được | ≤ 1.75MPa |
Điện áp xung đầu ra | 5VDC |
Chu kỳ xung đầu ra | 50% ± 10% |
Lưu lượng đo | 1 ~ 30L/min ±3% |

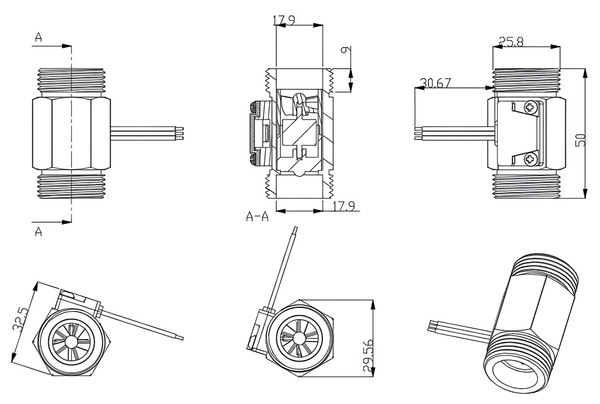

Kích thước

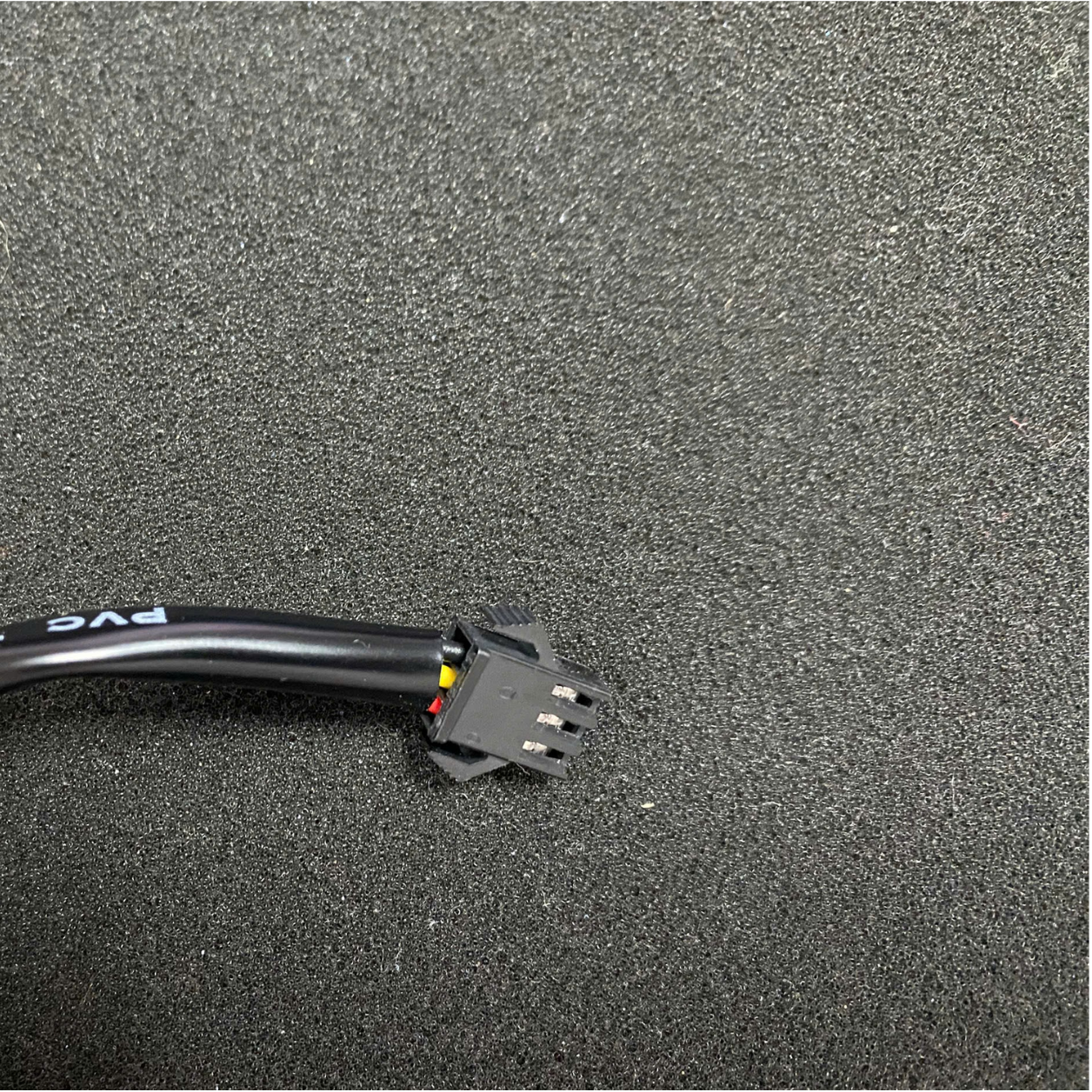

Sơ đồ kết dây
Màu dây | Chức năng |
Đỏ | Vcc |
Đen | GND |
Vàng | Ngõ ra PWM |
Ngõ ra xung PWM
