Cảm biến đo nồng độ khí CO2 ES-CO2-01 sử dụng đầu dò phát hiện khí CO2 có độ nhạy cao với tín hiệu ổn định và độ chính xác cao. Có phạm vi đo rộng, Độ tuyến tính tốt, dễ sử dụng, dễ cài đặt và khoảng cách truyền xa. Thích hợp cho sử dụng trong nhà và ngoài trời.
- Tích hợp nhiều loại ngõ ra RS485/4-20mA/0-5V/0-10V. Cho phép truyền với khoảng cách lên tới hơn 1000 mét, dễ dàng tích hợp hệ thống giám sát từ xa, PLC, HMI, MCU...
- Vỏ IP65 hoàn toàn chống thấm nước và có thể được sử dụng trong các môi trường khắc nghiệt khác nhau.
- Thích hợp cho các ứng dụng nhà kính, nông nghiệp, trồng hoa,... giám sát theo dõi nồng độ CO2.
Carbon dioxide (CO2) là một hợp chất ở điều kiện bình thường ở dạng khí, trong dạng rắn nó còn được gọi là băng khô, đá khô. CO2 được ứng dụng khá rộng rãi trong: chế biến và bảo quản thực phẩm, trong luyện kim, sản xuất và xây dựng,….
Cảm biến đã được hỗ trợ trên ứng dụng Insight Sensor, Các bạn có thể download và sử dụng tại: Download Insight Sensor
Đọc và thay đổi thanh ghi RS485 Modbus ES-CO2-01 sử dụng Insight Sensor
Vẽ biểu đồ và lưu trữ data logger ES-CO2-01 sử dụng Insight Sensor
Giao tiếp cảm biến với Arduino UNO R3: Link code mẫu

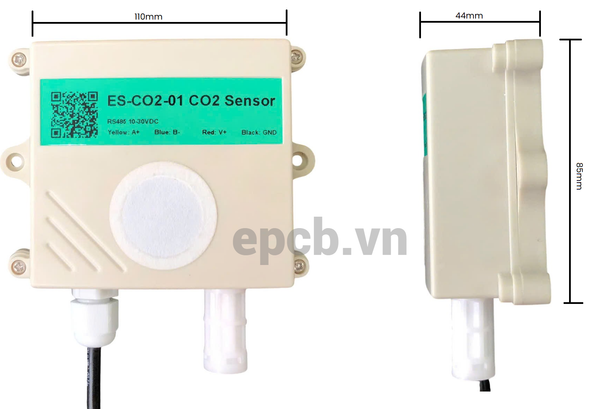

Kích thước thiết bị
Thông số kỹ thuật
Nguồn cấp | 10-30V DC | ||
Dải đo CO2 | 0–5000 ppm (default) Optional: 0–2000 ppm, 0– 10000 ppm | Độ chính xác | ± (50ppm + 3%) (25 ℃) |
Độ ổn định | <2% | Độ tuyến tính | <1% |
Thời gian cập nhật dữ liệu | 2s | Thời gian khởi động | 2 phút (khả dụng) 10 phút (Độ chính xác tối đa) |
Nhiệt độ hoạt động | -20 ~ + 60 ℃ | Độ ẩm hoạt động | 0-95% RH (không ngưng tụ) |
Dòng điện trung bình | <85mA | Kích thước | 110 x 85 x 44 mm |
Ngõ ra | RS485 | 4 - 20 mA | 0 – 10 V | ||
Sơ đồ kết nối dây cảm biến
| Màu dây | Chức năng |
| Nâu (Brown) | VCC |
| Đen (Black) | GND |
| Vàng (Yellow) | RS485 A |
| Xanh dương (Blue) | RS485 B |
Giao thức truyền thông
| Giao thức | Baudrate | Data bits | Stop bits | Parity |
| RS485 (Modbus RTU) | 2400bps/4800bps/9600bps có thể thay đổi, (Mặc định sẽ là 4800bps) | 8 | 1 | None |
Bảng thanh ghi (Register Map)
Địa chỉ thanh ghi | Địa chỉ PLC | Mô tả | Phạm vi | Trạng thái |
0000 H | 40001 | Giá trị CO2 | 0-5000 | Chỉ đọc |
0002 H | 40003 | |||
0038 H | 40057 | Giá trị hiệu chuẩn (Calibration) | -2000 – 2000 | Đọc và ghi |
07D0 H | 42001 | Địa chỉ thiết bị (Slave ID Address) | 1 ~ 254 (mặc định là 1) | Đọc và ghi |
07D1 H | 42002 | Baudrate | 0 là 2400 1 là 4800 (mặc định) 2 là 9600 3 là 19200 |
Một số ứng dụng đã triển khai khi lắp cảm biến
Đo nồng độ khí CO2 tại trang trại gà
Tài liệu cảm biến đo CO2 ES-CO2-01
Video hướng dẫn sử dụng
Video hướng dẫn chi tiết sử dụng cảm biến bao gồm:
- Cách kết nối dây
- Đọc giá trị từ cảm biến
- Cách đổi ID, Baudrate cảm biến
