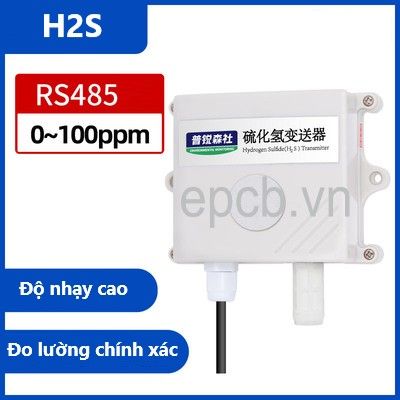

Cảm biến đo nồng độ khí H2S công nghiệp ES-H2S-02 ( RS485 Modbus RTU )

  • Sản phẩm: (Pre oder) Vui lòng liên hệ 0367.939.867 để đặt hàng
Tiêu đề
  • 1,100,000₫

Cảm biến đo nồng độ khí H2S công nghiệp ES-H2S-02 ( RS485 Modbus RTU ) sử dụng đầu dò phát hiện khí H2S có độ nhạy cao với tín hiệu ổn định và độ chính xác cao. Có phạm vi đo rộng, độ tuyến tính tốt, dễ sử dụng, dễ cài đặt và khoảng cách truyền xa. Thích hợp cho sử dụng trong nhà và ngoài trời.

  • Tích hợp ngõ ra RS485 cho phép truyền với khoảng cách lên tới hơn 1000 mét, dễ dàng tích hợp hệ thống giám sát từ xa, PLC, HMI, MCU...
  • Thích hợp cho các ứng dụng: hầm mỏ, nhà máy hóa chất, dược phẩm, nhà máy phân bón.. các ứng dụng giám sát khi dễ cháy H2S

Cảm biến đo nồng độ khí H2S công nghiệp ES-H2S-02 ( RS485 Modbus RTU )

Hydro sulfide (H2S) là một loại khí Hydro chalcogenua không màu với mùi hôi đặc trưng của trứng thối. Nó rất độc, có tính ăn mòn và dễ cháy. Được ứng dụng trong chiết suất các tiền chất hóa học của lưu huỳnh, trong sản xuất giấy, gia công kim loại,…



Cảm biến đã được hỗ trợ trên ứng dụng Insight Sensor, Các bạn có thể download và sử dụng tại: Download Insight Sensor
Đọc và thay đổi thanh ghi RS485 Modbus ES-H2S-02 sử dụng Insight Sensor

Vẽ biểu đồ và lưu trữ data logger ES-H2S-02 sử dụng Insight Sensor

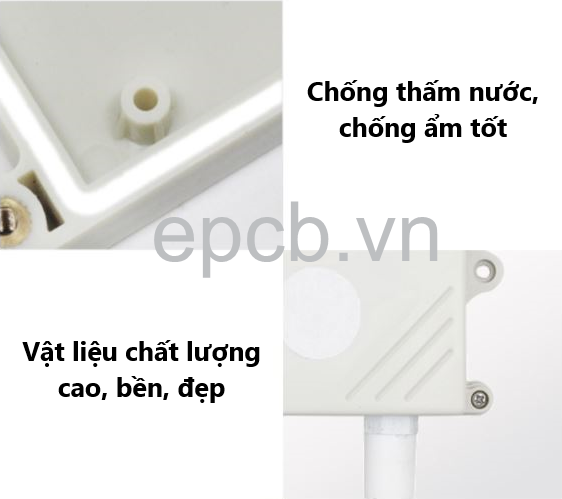

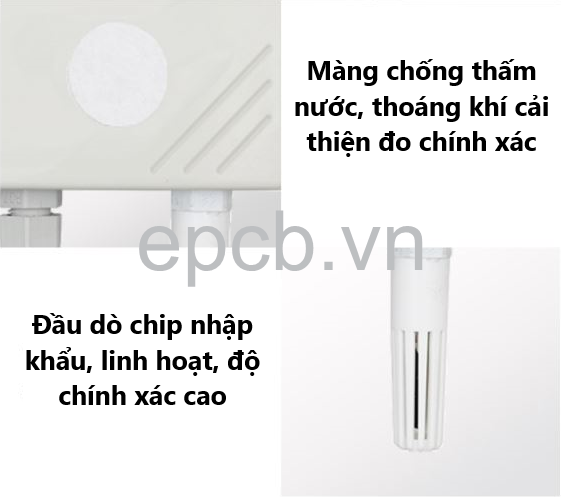

Đặc trưng

Cảm biến đo nồng độ khí H2S công nghiệp ES-H2S-02 ( RS485 Modbus RTU )

Cảm biến đo nồng độ khí H2S công nghiệp ES-H2S-02 ( RS485 Modbus RTU )

Kích thước (mm):

Cảm biến đo nồng độ khí H2S công nghiệp ES-H2S-02 ( RS485 Modbus RTU )



Thông số kỹ thuật:

Nguồn cấp

10 ~ 30VDC

Tín hiệu ngõ ra

RS485 Modbus RTU

Công suất tiêu thụ

0.12W

Nhiệt độ hoạt động

-40 ~ 80

Độ ẩm hoạt động

15 ~ 90% RH không ngưng tụ

Phạm vi áp suất

90 ~ 110 Kpa

Độ ổn định

2% giá trị tín hiệu / tháng

Độ lặp lại

≤ 2%

Phạm vi đo

0 ~ 100 ppm

Độ chính xác

± 3%

Độ phân giải

1 ppm

Thời gian đáp ứng

≤ 35S

Thời gian khởi động

≥ 5 phút



Sơ đồ kết nối dây

Cảm biến đo nồng độ khí H2S công nghiệp ES-H2S-02 ( RS485 Modbus RTU )

Sơ đồ kết nối hệ thống:

Cảm biến đo nồng độ khí H2S công nghiệp ES-H2S-02 ( RS485 Modbus RTU )Cảm biến đo nồng độ khí H2S công nghiệp ES-H2S-02 ( RS485 Modbus RTU )

Cảm biến đo nồng độ khí H2S công nghiệp ES-H2S-02 ( RS485 Modbus RTU )


Sử dụng phần mềm giám sát cảm biến trên PC

Kết nối giám sát trên máy tính thông qua bộ chuyển đổi USB-TO-RS485-ISOLATED

. Giao diện cấu hình được hiển thị đầu tiên, kết nối đúng cổng COM giao tiếp

. Nhấp vào tốc độ truyền kiểm tra của phần mềm, phần mềm sẽ kiểm tra tốc độ truyền và địa chỉ của thiết bị hiện tại, mặc định Tốc độ truyền là 4800bit/s và địa chỉ mặc định là 0x01.

. Sửa đổi địa chỉ và tốc độ truyền theo nhu cầu sử dụng, đồng thời có thể truy vấn trạng thái chức năng hiện tại của thiết bị.

Nếu kiểm tra không thành công, vui lòng kiểm tra lại hệ thống dây điện của thiết bị và cài đặt trình điều khiển 485.

Ứng dụng

Cảm biến đo nồng độ khí H2S công nghiệp ES-H2S-02 ( RS485 Modbus RTU )

Sử dụng truyền thông RS485 Modbus

Protocol

Baudrates

Data bits

Stop bit

Parity

RS485 Modbus RTU

2400bps/4800bps/9600bps có thể thay đổi, mặc định sẽ là 4800bps

8

1

None

Địa chỉ thanh ghi

Địa chỉ thanh ghi

Địa chỉ cấu hình PLC

Mô tả

Trạng thái

Phạm vi và định nghĩ

0000 H

40001

Nồng độ H2S

Chỉ đọc

Nồng độ H2S  đọc được

0~ 100ppm

0002 H

40003
