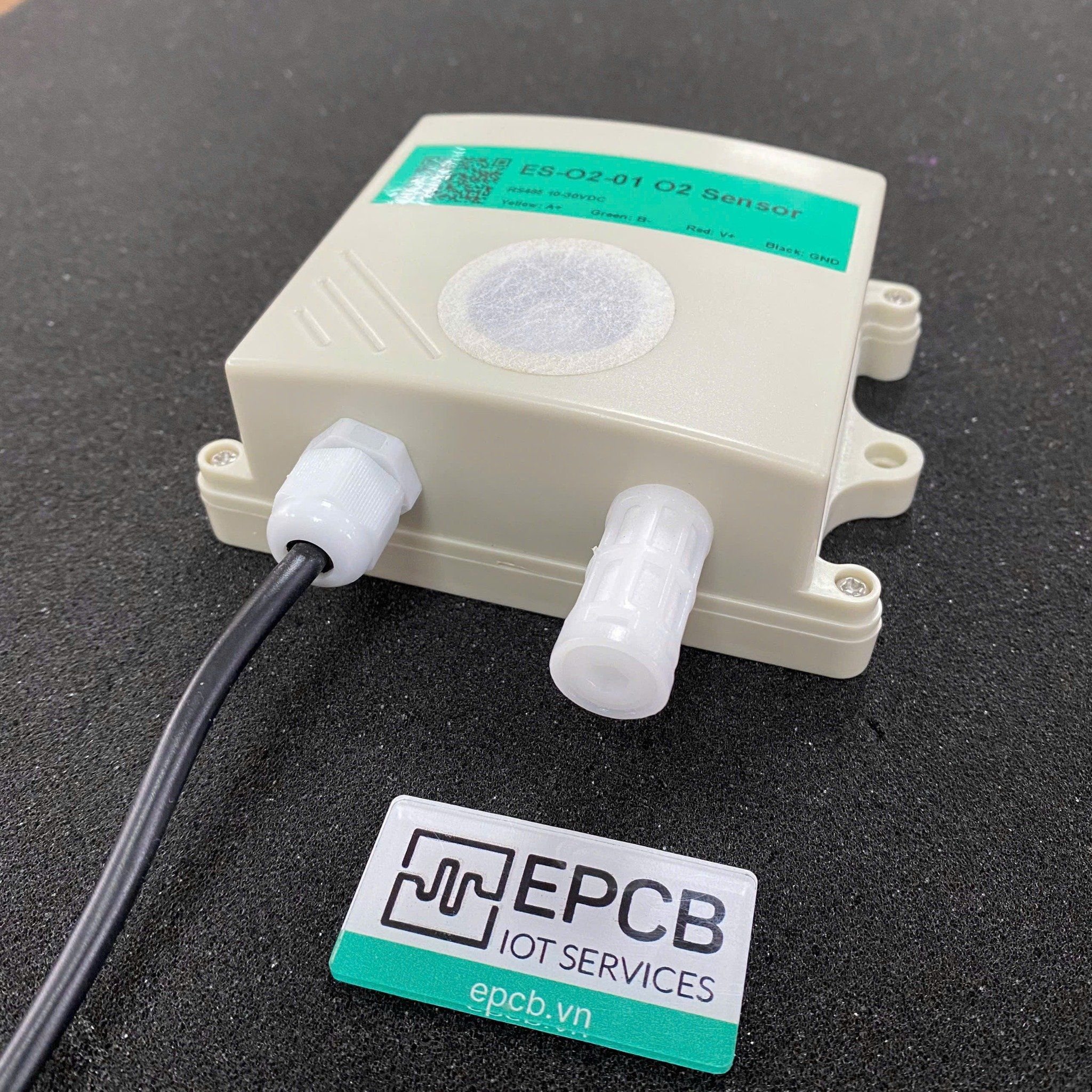

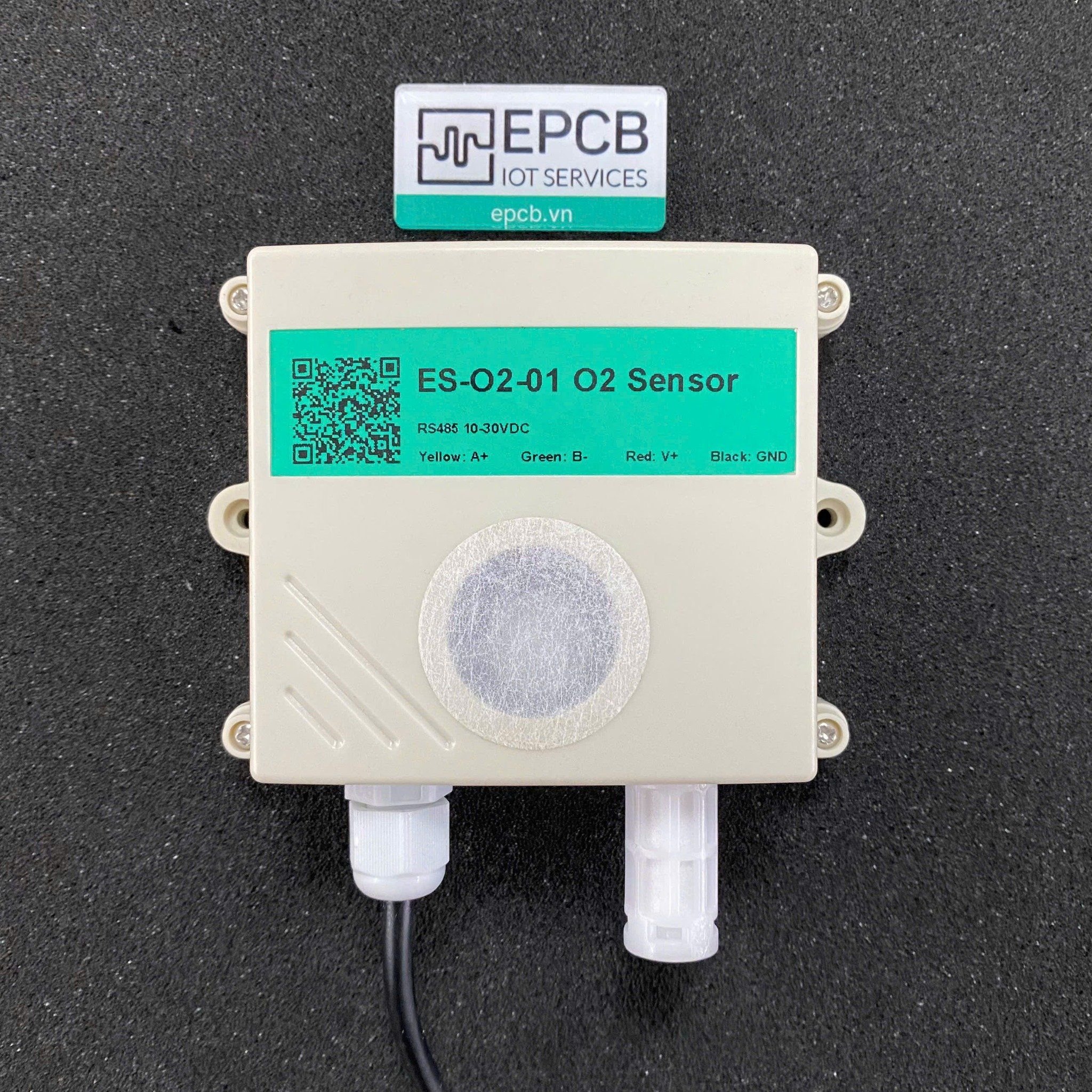

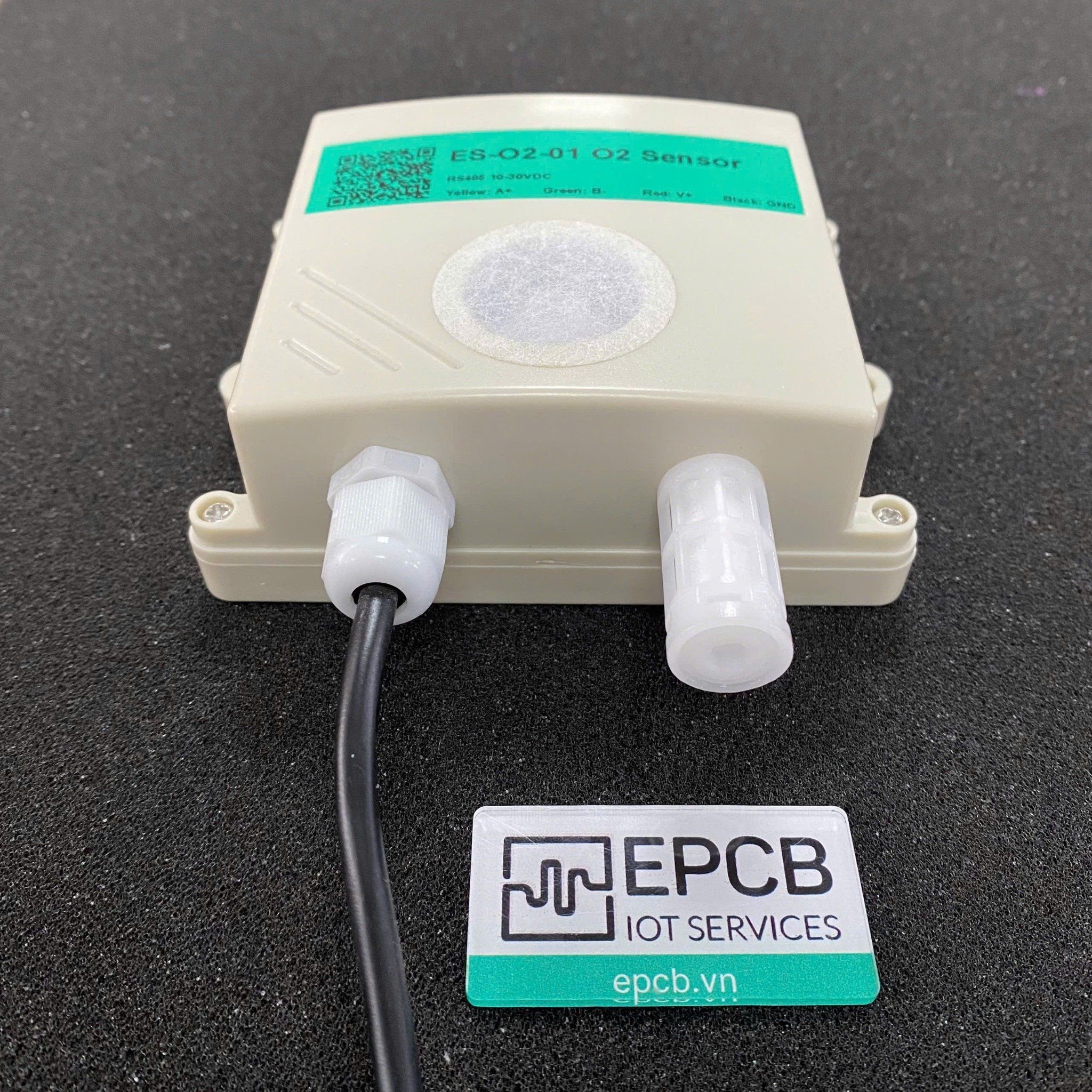

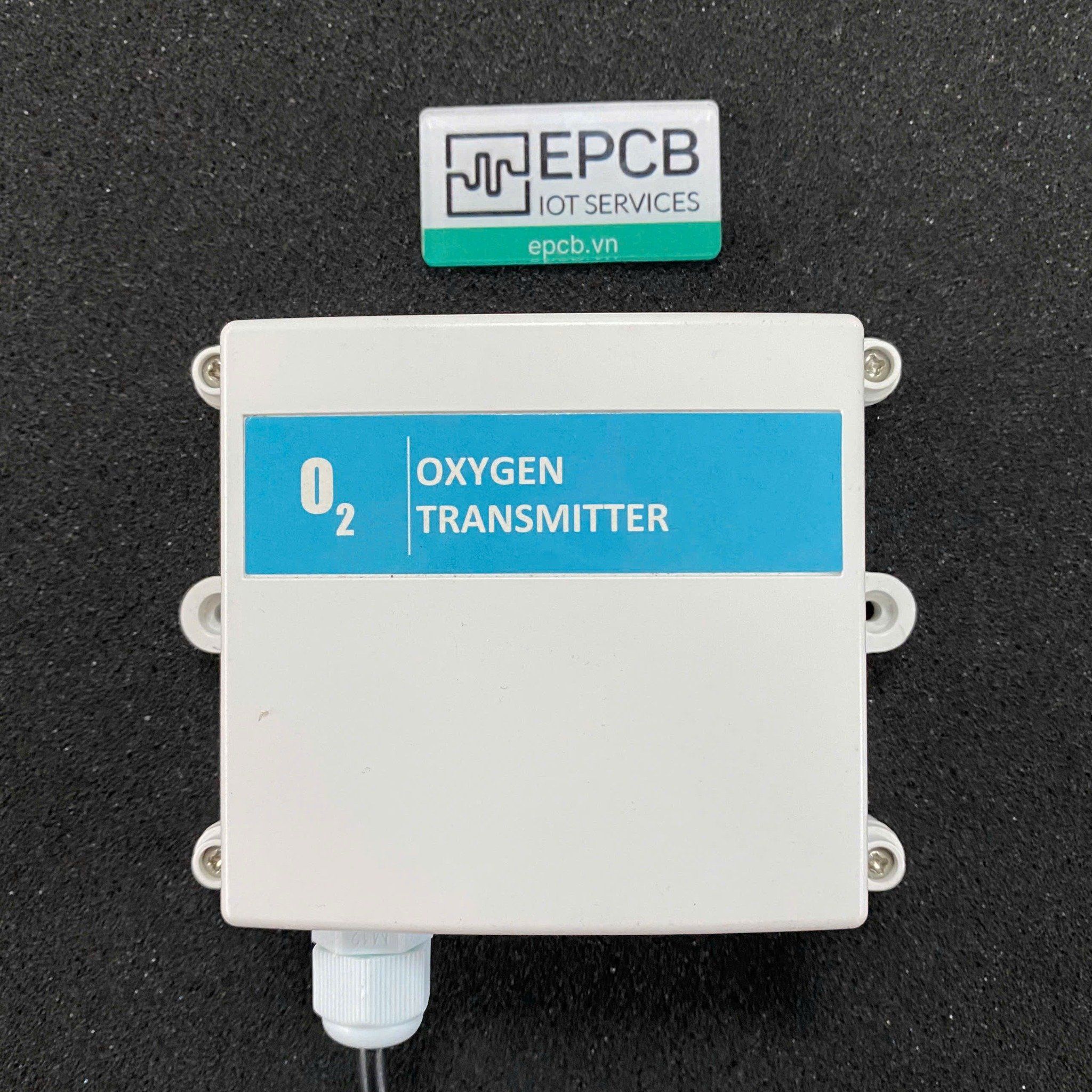

Cảm biến đo nồng độ khí O2 ES-O2-01 sử dụng đầu dò phát hiện khí O2 có độ nhạy cao với tín hiệu ổn định và độ chính xác cao. Có phạm vi đo rộng, Độ tuyến tính tốt, dễ sử dụng, dễ cài đặt và khoảng cách truyền xa. Thích hợp cho sử dụng trong nhà và ngoài trời.
- Tích hợp ngõ ra RS485 Modbus RTU. Cho phép truyền với khoảng cách lên tới hơn 1000 mét, dễ dàng tích hợp hệ thống giám sát từ xa, PLC, HMI, MCU...
- Vỏ IP65 hoàn toàn chống thấm nước và có thể được sử dụng trong các môi trường khắc nghiệt khác nhau.
- Thích hợp cho các ứng dụng nhà kính, nông nghiệp, trồng hoa, nhà máy mỏ, hóa chất, phân bón, dược phẩm,... giám sát theo dõi nồng độ O2.

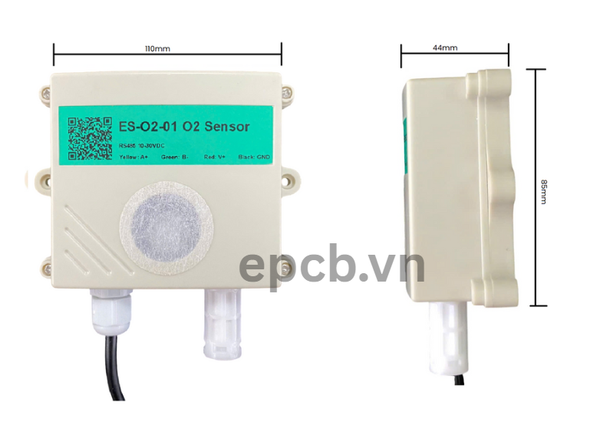

Kích thước
Thông số thiết bị
Nguồn cấp | 10 ~ 30V DC |
Tín hiệu đầu ra | RS485 Modbus RTU |
Công suất | 0.12W |
Phạm vi áp | 90 ~ 110Kpa |
Sự ổn định | ≤5% giá trị tín hiệu / năm |
Thời gian đáp ứng | ≤10S |
Tính lặp lại | ≤1% |
Tuổi thọ | ≥24 tháng |
Phạm vi | 0 ~ 25% VOL |
Độ chính xác | ± 3% FS |
Độ phân giải | 0,1% VOL |

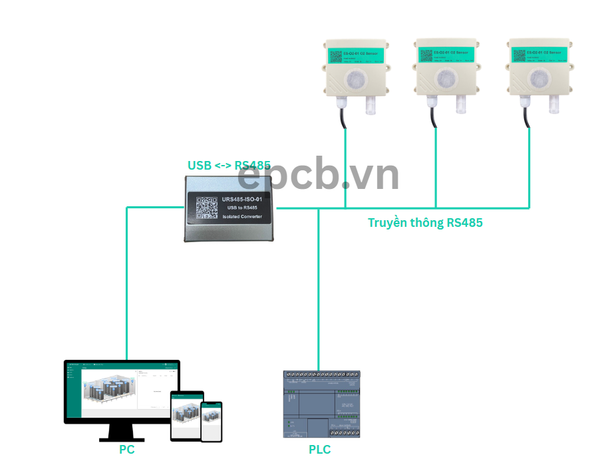

Kết nối hệ thống:
Sơ đồ đấu dây
Dễ dàng lắp đặt:

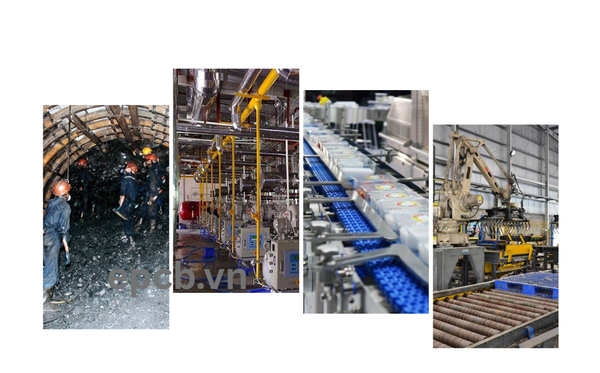

Ứng dụng
Giao thức truyền thông dữ liệu
Protocol | Baudrates | Data bits | Stop bit | Parity |
RS485 MODBUS RTU | 2400bps/4800bps/9600bps có thể thay đổi, Mặc định sẽ là 4800bps | 8 | 1 | None |
Địa chỉ thanh ghi
Địa chỉ thanh ghi | Địa chỉ cấu hình PLC | Mô tả | Trạng thái | Phạm vi |
0000H | 40001 | Nồng độ O2 | Chỉ đọc | 0-250 ( chia cho 10 ra giá trị thực tế ) |
Ví dụ
Ví dụ 1: Đọc địa chỉ và tốc độ truyền của thiết bị với địa chỉ 0x01, tốc độ truyền là 4800 (1)
Gửi:
Mã địa chỉ | mã chức năng | Địa chỉ ban đầu | Độ dài dữ liệu | Mã kiểm tra bit thấp (CRC) | Mã kiểm tra bit cao (CRC) |
0x01 | 0x03 | 0x07 0xD0 | 0x00 0x02 | 0xC4 | 0x86 |
Trả về:
Mã địa chỉ | Mã chức năng | Số byte trả về hợp lệ | Tốc độ truyền | Địa chỉ | Mã kiểm tra bit thấp (CRC) | Mã kiểm tra bit cao (CRC) |
0x01 | 0x03 | 0x04 | 0x00 0x01 | 0x00 0x01 | 0x6A | 0x33 |
Ví dụ 2: Sửa đổi địa chỉ từ 0x01 sang 0x02 ( ID =1 sang ID = 2)
Lưu ý: tắt nguồn và khởi động lại thiết bị sau khi sửa đổi địa chỉ.
Gửi:
Mã địa chỉ | mã chức năng | Địa chỉ ban đầu | Độ dài dữ liệu | Mã kiểm tra bit thấp (CRC) | Mã kiểm tra bit cao (CRC) |
0x01 | 0x06 | 0x07 0xD0 | 0x00 0x02 | 0x08 | 0x86 |
Trả về:
Mã địa chỉ | mã chức năng | Địa chỉ ban đầu | Độ dài dữ liệu | Mã kiểm tra bit thấp (CRC) | Mã kiểm tra bit cao (CRC) |
0x01 | 0x06 | 0x07 0xD0 | 0x00 0x02 | 0x08 | 0x86 |
Ví dụ 3: Sửa đổi Baudrate từ 4800 sang 9600 với địa chỉ 0x01 ( ID = 1)
Lưu ý: tắt nguồn và khởi động lại thiết bị sau khi sửa đổi địa chỉ.
Gửi:
Mã địa chỉ | mã chức năng | Địa chỉ ban đầu | Độ dài dữ liệu | Mã kiểm tra bit thấp (CRC) | Mã kiểm tra bit cao (CRC) |
0x01 | 0x06 | 0x07 0xD1 | 0x00 0x02 | 0x59 | 0x46 |
Trả về:
Mã địa chỉ | mã chức năng | Địa chỉ ban đầu | Độ dài dữ liệu | Mã kiểm tra bit thấp (CRC) | Mã kiểm tra bit cao (CRC) |
0x01 | 0x06 | 0x07 0xD1 | 0x00 0x02 | 0x59 | 0x46 |
Ví dụ 4: Đọc thông số O2 với địa chỉ = 0x01
Gửi:
mã địa chỉ | mã chức năng | địa chỉ ban đầu | Độ dài dữ liệu | Mã kiểm tra bit thấp (CRC) | Mã kiểm tra bit cao (CRC) |
0x01
| 0x03
| 0x00 0x02
| 0x00 0x01
| 0x25
| 0xCA
|
Trả về:
mã địa chỉ | mã chức năng | Số byte trả về hợp lệ | Giá trị CO2 | Mã kiểm tra bit thấp (CRC) | Mã kiểm tra bit cao (CRC) |
0x01 | 0x03
| 0x02
| 0x00 0x64
| 0xB9
| 0xAF
|
Giá trị O2:
0x00 0x64 (0064)(hệ thập lục phân) = 100 => O2 = 10% thể tích (VOL)
