Cảm biến đo nồng độ khí Metan CH4 ES-CH4-01 (RS485 | 4-20mA | 0-10V)

Cảm biến đo nồng độ khí Metan CH4 ES-CH4-01 (RS485 | 4-20mA | 0-10V)

Sản phẩm: 9
Số lượng

Giá chưa bao gồm VAT

RS485

4-20mA

4-20mA (có hiển thị)

800,000₫

Chi tiết sản phẩm

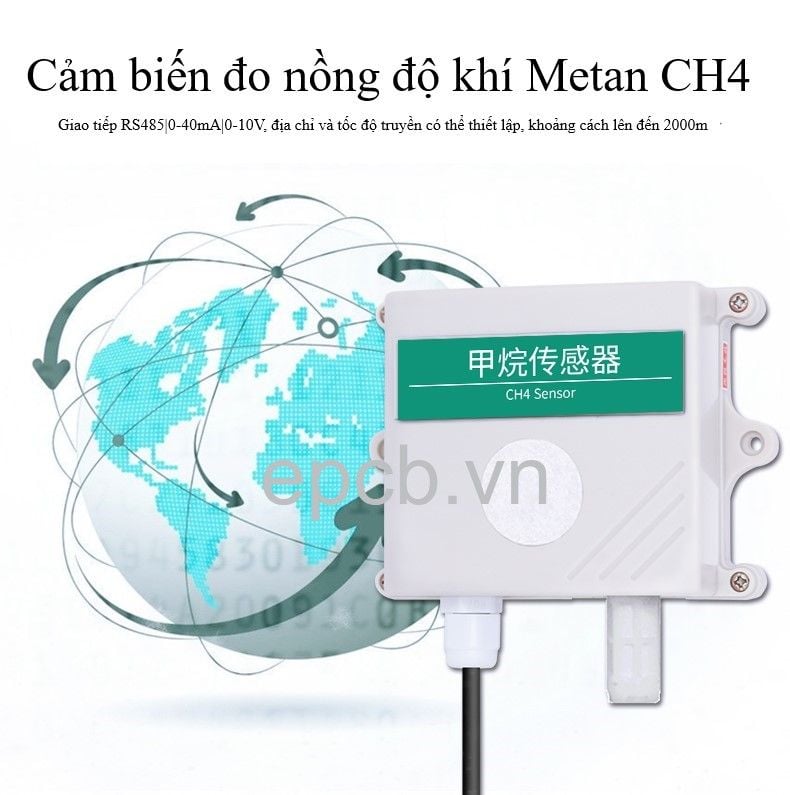

Cảm biến nồng độ khí CH₄ ES-CH4-01 sử dụng đầu dò cảm biến khí gas chuyên dụng để phát hiện và đo nồng độ khí metan trong không khí. Thiết bị có phạm vi đo rộng, độ chính xác cao, tín hiệu ổn định và độ tuyến tính tốt. Với thiết kế nhỏ gọn, dễ lắp đặt, dễ sử dụng, khả năng truyền tín hiệu ở khoảng cách xa và giá thành hợp lý, ES-CH4-01 là dòng cảm biến lý tưởng cho nhiều ứng dụng giám sát và cảnh báo khí cháy nổ.

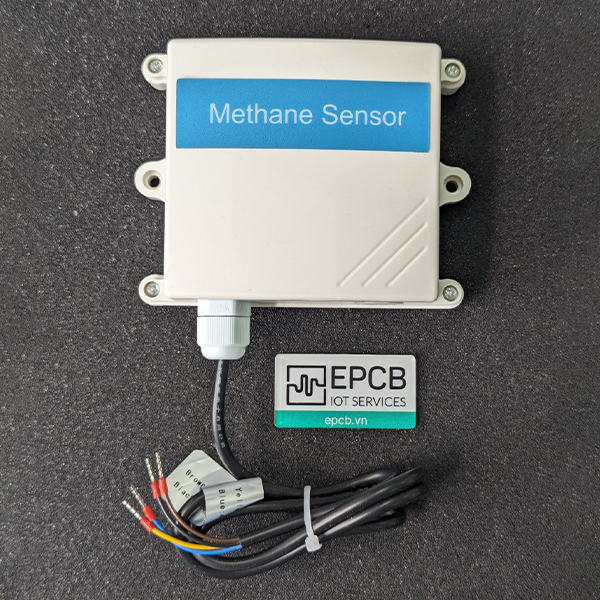

es-ch4-01

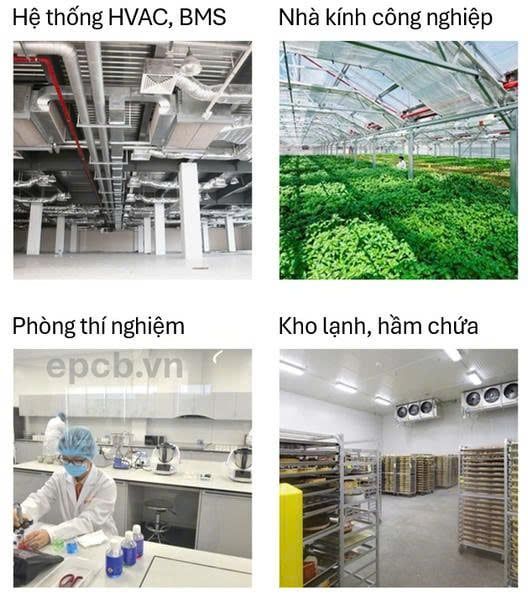

Có thể sử dụng rộng rãi trong các đường ống ngầm, bãi đổ xe, nhà vệ sinh công cộng, nhà máy hóa chất, nhà kính, kho lưu trữ,... và những nơi cần giám sát cháy, nổ. Ngõ ra RS485|4-20mA|0-10V, khoảng cách truyền thông xa nhất là 2000m.

Thiết bị có thể kết nối trực tiếp với PLC, thiết bị điều khiển công nghiệp, màn hình cấu hình HMI hoặc phần mềm cấu hình. Thiết bị sử dụng lớp vỏ không thấm nước với mức độ bảo vệ cao và có thể sử dụng lâu dài trong môi trường khắc nghiệt ẩm ướt, bụi bẩn nhiều.

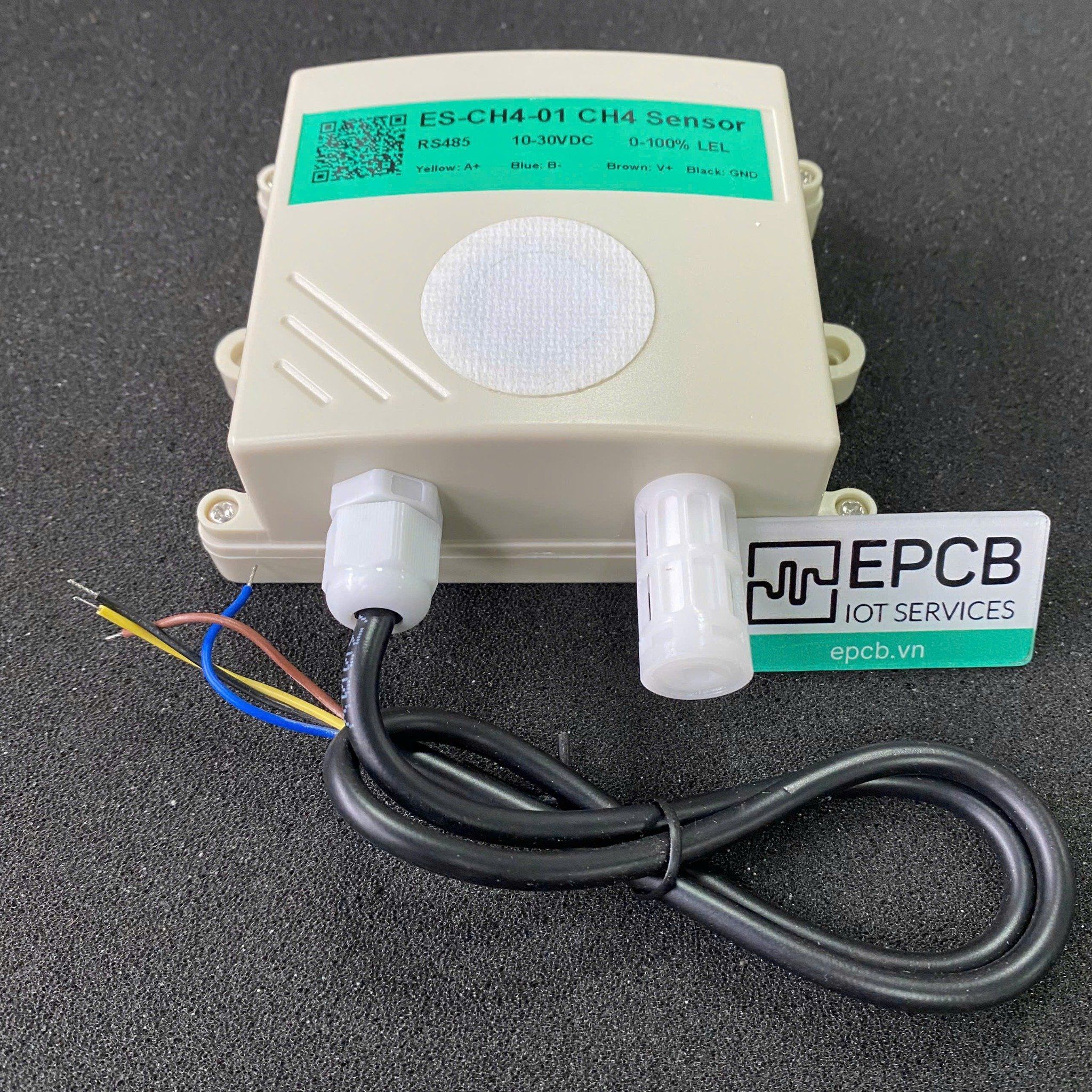

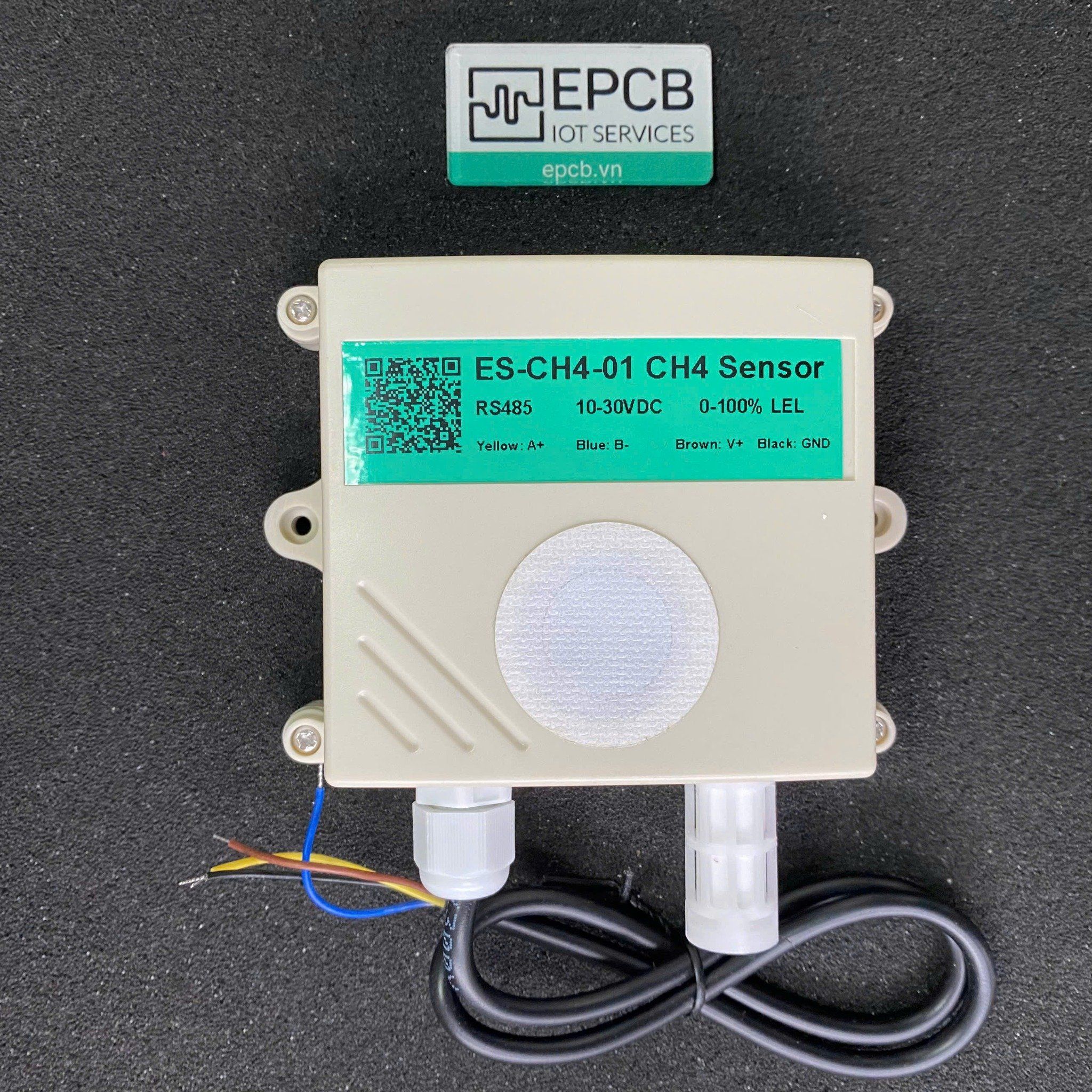

cam-bien-khi-ch4

Metan (CH4) là một chất khí không màu, không mùi, không vị, rất độc và dễ bắt cháy tạo ra lửa có màu xanh. Metan (CH4) được ứng dụng rất nhiều trong đời sống sản xuất như: làm nhiên liệu, công nghiệp hóa học,...

Cảm biến đã được hỗ trợ trên ứng dụng Insight Sensor, Các bạn có thể download và sử dụng tại: Download Insight Sensor

Đọc và thay đổi thanh ghi RS485 Modbus ES-CH4-01 sử dụng Insight Sensor

Vẽ biểu đồ và lưu trữ data logger ES-CH4-01 sử dụng Insight Sensor

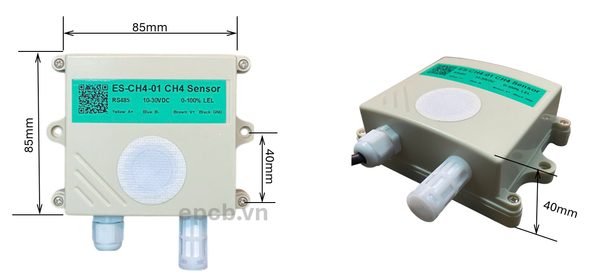

Kích thước

kich-thuoc

Thông số kỹ thuật

Thông số	Giá trị
Nguồn cấp	10–30V DC
Tín hiệu đầu ra	RS485
Công suất tiêu thụ	0.9W
Dải đo	0–100% LEL
Độ chính xác	±5%FS, không thấp hơn 5%VOL trong môi trường có oxy
Nhiệt độ làm việc	-20℃ ~ +40℃
Độ ẩm làm việc	0–95%RH, không ngưng tụ
Phạm vi áp suất	80–116kPa
Độ ổn định	≤7% tín hiệu/năm
Độ lặp lại	≤2%
Thời gian đáp ứng	≤15 giây
Thời gian làm nóng ban đầu	≥5 phút
Độ trôi điểm không khí CH₄	±0.06%
Tuổi thọ sử dụng	≥24 tháng
Độ phân giải	1% LEL

Sơ đồ kết nối dây

kich-thuoc

Màu dây	Chức năng
Nâu (BROWN)	10-30 VDC
Đen (BLACK)	GND
Vàng (YELLOW)	RS485A
Xanh (BLUE)	RS485B

Giao thức truyền thông dữ liệu

Giao thức	Baudrate	Data bits	Stop bits	Parity
RS485 (Modbus RTU)	2400bps/4800bps/9600bps có thể thay đổi, (Mặc định sẽ là 4800bps)	8	1	None

Bảng thanh ghi

Địa chỉ thanh ghi	Địa chỉ PLC hoặc thanh ghi	Nội dung	Mã hàm hỗ trợ	Phạm vi và mô tả
0000H	40001	Giá trị nồng độ metan	0x03	0–100%LEL
0038H	40057	Hiệu chuẩn metan	0x03 / 0x06	Ghi giá trị thực tế
07D0H	42001	Địa chỉ thiết bị	0x03 / 0x06	1–254 (mặc định xuất xưởng là 11)
07D1H	42002	Tốc độ truyền (Baud rate) của thiết bị	0x03 / 0x06
