Cảm biến đo nồng độ khí amoniac NH3 ES-NH3-01 ( RS485 Modbus RTU )

  • Sản phẩm: 1
Tiêu đề
  • 1,150,000₫

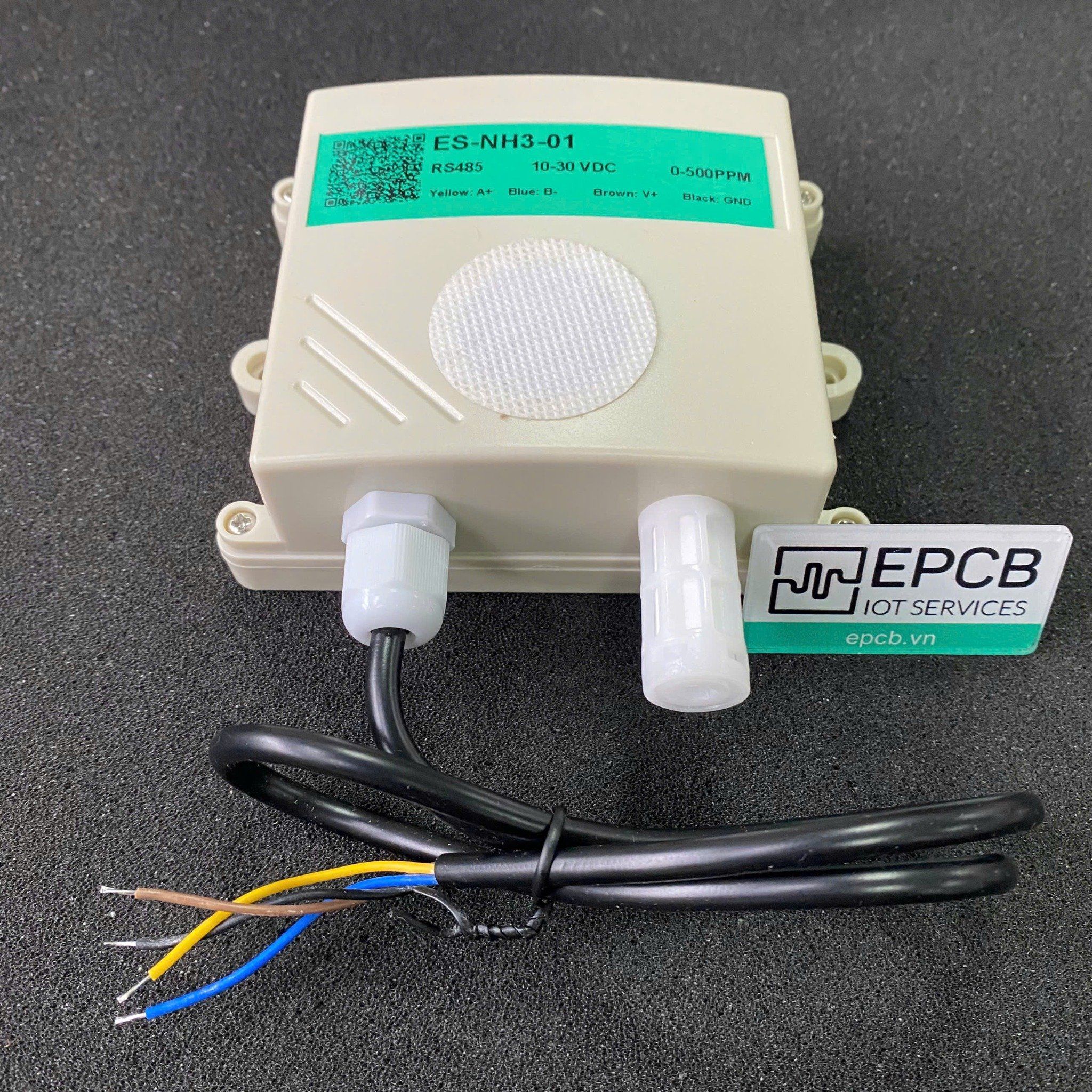

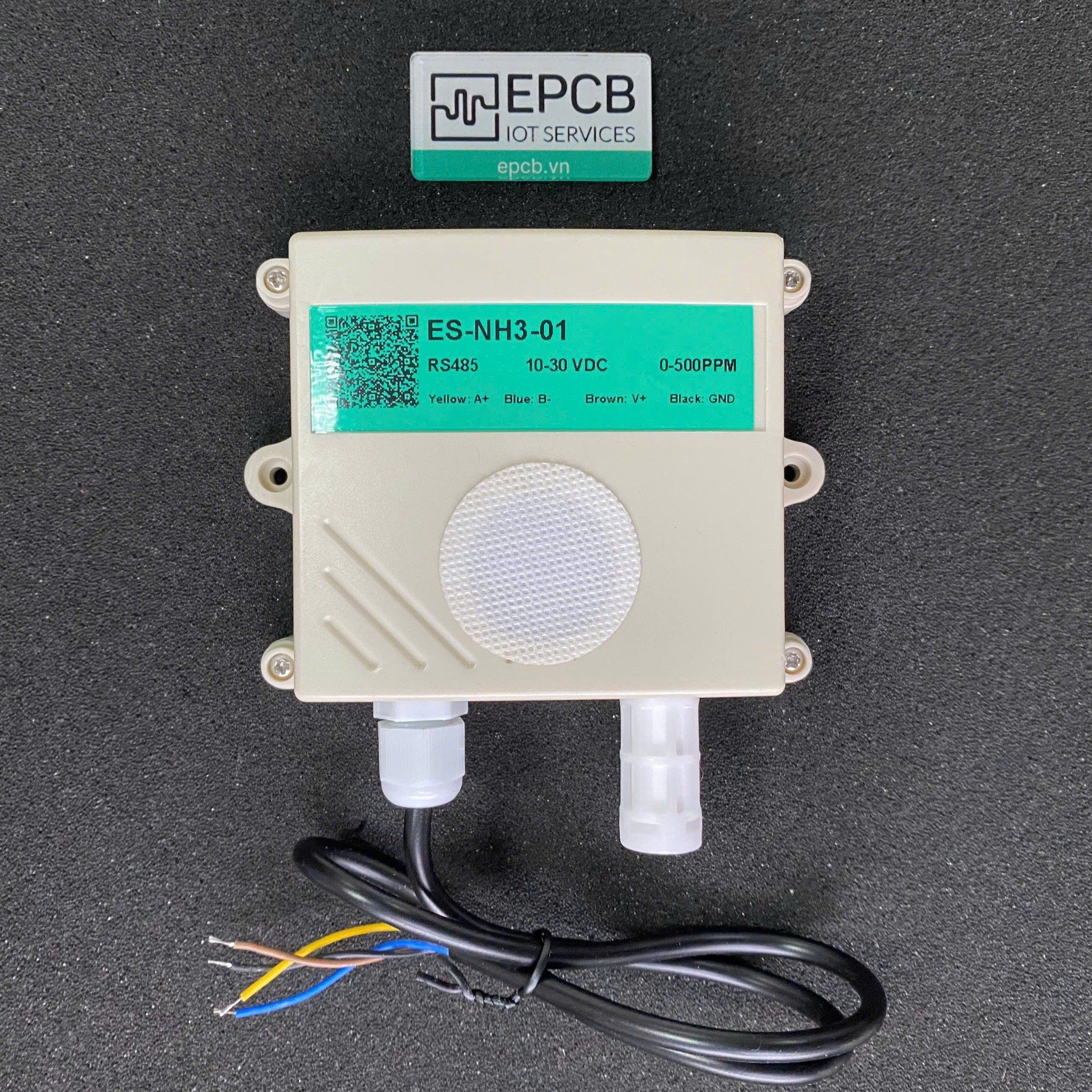

Cảm biến đo nồng độ khí amoniac NH3 ES-NH3-01 (RS485 Modbus RTU) sử dụng đầu dò phát hiện khí NH3 có độ nhạy cao với tín hiệu ổn định và độ chính xác cao. Có phạm vi đo rộng, Độ tuyến tính tốt, dễ sử dụng, dễ cài đặt và khoảng cách truyền xa. Thích hợp cho sử dụng trong nhà và ngoài trời.

  • Tích hợp ngõ ra RS485 cho phép truyền với khoảng cách lên tới hơn 1000 mét, dễ dàng tích hợp hệ thống giám sát từ xa, PLC, HMI, MCU...
  • Vỏ IP65 hoàn toàn chống thấm nước và có thể được sử dụng trong các môi trường khắc nghiệt khác nhau.
  • Thích hợp cho các ứng dụng nhà vệ sinh công cộng, nông nghiệp, nhà máy phân bón,... giám sát theo dõi nồng độ amoniac NH3.

Cảm biến đo nồng độ khí amoniac NH3 ES-NH3-01 ( RS485 Modbus RTU )

Đặc trưng

Cảm biến đo nồng độ khí amoniac NH3 ES-NH3-01 ( RS485 Modbus RTU )

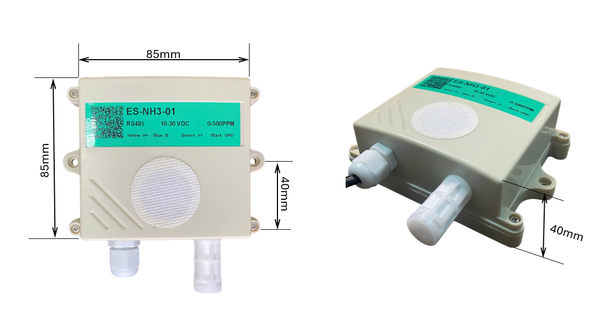

Kích thước

Cảm biến đo nồng độ khí amoniac NH3 ES-NH3-01 ( RS485 Modbus RTU )

Thông số kỹ thuật

Nguồn cấp

10 ~ 30V DC

Tín hiệu ngõ ra

RS485 Modbus RTU

Công suất tiêu thụ

0.9W

Nhiệt độ hoạt động

-20 ~ 50 ℃

Độ ẩm hoạt động

15 ~ 90% RH không ngưng tụ

Phạm vi áp suất

90 ~ 110Kpa

Sự ổn định

≤2% giá trị tín hiệu / tháng

Thời gian đáp ứng

500ppm≤25S

Phạm vi đo Amoniac NH3

0 ~ 500ppm ≤ ± 15ppm (-20 ~ 40 ℃)

Tính lặp lại

0 ~ 500ppm ≤5%

Độ chính xác

0 ~ 500ppm ± 20% FS

Hàm lượng oxy: ≥18% VOL

Độ phân giải

1ppm



Sơ đồ kết nối dây

Cảm biến đo nồng độ khí CO2 ES-CO2-01 ( RS485 | 4-20mA | 0-10V )

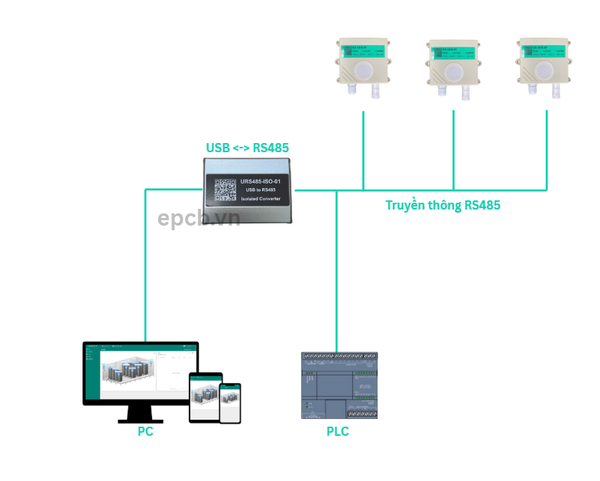

Kết nối hệ thống



Cảm biến đo nồng độ khí amoniac NH3 ES-NH3-01 ( RS485 Modbus RTU )

Cảm biến đo nồng độ khí amoniac NH3 ES-NH3-01 ( RS485 Modbus RTU )

Cảm biến đo nồng độ khí amoniac NH3 ES-NH3-01 ( RS485 Modbus RTU )



Sử dụng phần mềm giám sát cảm biến

. Giao diện cấu hình được hiển thị. Đầu tiên, Kết nối đúng cổng COM giao tiếp

. Nhấp vào tốc độ truyền kiểm tra của phần mềm, phần mềm sẽ kiểm tra tốc độ truyền và địa chỉ của thiết bị hiện tại,

     Mặc định Tốc độ truyền là 4800bit / s và địa chỉ mặc định là 0x01.

. Sửa đổi địa chỉ và tốc độ truyền theo nhu cầu sử dụng, đồng thời có thể truy vấn trạng thái chức năng hiện tại của thiết bị.

Nếu kiểm tra không thành công, vui lòng kiểm tra lại hệ thống dây điện của thiết bị và cài đặt trình điều khiển 485.

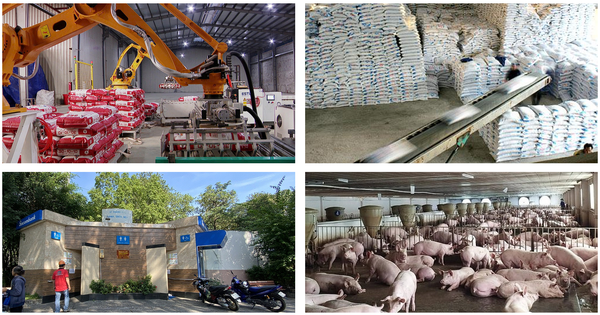

Ứng dụng

Cảm biến đo nồng độ khí amoniac NH3 ES-NH3-01 ( RS485 Modbus RTU )

Sử dụng truyền thông RS485 Modbus RTU

Protocol

Baudrates

Data bits

Stop bit

Parity

RS485 MODBUS RTU

2400bps/4800bps/9600bps có thể thay đổi, Mặc định sẽ là 4800bps

8

1

None

Địa chỉ thanh ghi

Địa chỉ thanh ghi

Địa chỉ cấu hình PLC

Mô tả

Trạng thái

Phạm vi và định nghĩ

0000H

40001

Nồng độ amoniac NH3

Chỉ đọc

Giá trị nồng độ ammoniac NH3

0002H

40003

0038H

40057

Giá trị hiệu chuẩn ammoniac NH3

Đọc và Ghi

Giá trị hiệu chuẩn

07D0H

42001

Địa chỉ thiết bị

 Đọc và Ghi

1 – 255 ( Mặc đinh là 1)

07D1H

42002

Tốc độ truyền của thiết bị

Đọc và Ghi

0 nghĩa là 2400

1 nghĩa là 4800

2 nghĩa là 9600



Ví dụ

Ví dụ 1: Đọc địa chỉ và tốc độ truyền của thiết bị với địa chỉ 0x01, tốc độ truyền là 4800 (1)

Gửi:

Mã địa chỉ

mã chức năng

Địa chỉ ban đầu

Độ dài dữ liệu

Mã kiểm tra bit thấp (CRC)

Mã kiểm tra bit cao (CRC)

0x01

0x03

0x07 0xD0

0x00 0x02

0xC4

0x86

Trả về:

Mã địa chỉ

Mã chức năng

Số byte trả về hợp lệ

Tốc độ truyền

Địa chỉ

Mã kiểm tra bit thấp (CRC)

Mã kiểm tra bit cao (CRC)

0x01

0x03

0x04

0x00 0x01

0x00 0x01

0x6A

0x33



Ví dụ 2: Sửa đổi địa chỉ từ 0x01 sang 0x02 ( ID =1 sang ID = 2)

Lưu ý: tắt nguồn và khởi động lại thiết bị sau khi sửa đổi địa chỉ.

Gửi:

Mã địa chỉ

mã chức năng

Địa chỉ ban đầu

Độ dài dữ liệu

Mã kiểm tra bit thấp (CRC)

Mã kiểm tra bit cao (CRC)

0x01

0x06

0x07 0xD0

0x00 0x02

0x08

0x86

Trả về:

Mã địa chỉ

mã chức năng

Địa chỉ ban đầu

Độ dài dữ liệu

Mã kiểm tra bit thấp (CRC)

Mã kiểm tra bit cao (CRC)

0x01

0x06

0x07 0xD0

0x00 0x02

0x08

0x86


Ví dụ 3: Sửa đổi Baudrate từ 4800 sang 9600 với địa chỉ  0x01 ( ID = 1)

Lưu ý: tắt nguồn và khởi động lại thiết bị sau khi sửa đổi địa chỉ.

Gửi:

Mã địa chỉ

mã chức năng

Địa chỉ ban đầu

Độ dài dữ liệu

Mã kiểm tra bit thấp (CRC)

Mã kiểm tra bit cao (CRC)

0x01

0x06

0x07 0xD1

0x00 0x02

0x59

0x46

Trả về:

Mã địa chỉ

mã chức năng

Địa chỉ ban đầu

Độ dài dữ liệu

Mã kiểm tra bit thấp (CRC)

Mã kiểm tra bit cao (CRC)

0x01

0x06

0x07 0xD1

0x00 0x02

0x59

0x46


Ví dụ 4: Đọc thông số NH3 với địa chỉ = 0x01
Gửi:

Mã địa chỉ

Mã chức năng

Địa chỉ ban đầu

Độ dài dữ liệu

Mã kiểm tra bit thấp (CRC)

Mã kiểm tra bit cao (CRC)

0x01

0x03

0x00 0x02

0x00 0x01

0x25

0xCA


Trả về:

Mã địa chỉ

Mã chức năng

Số byte trả về hợp lệ

Giá trị NH3

Mã kiểm tra bit thấp (CRC)

Mã kiểm tra bit cao (CRC)

0x01

0x03

0x02

0x00 0x64

0x9B

0xAF

Giá trị NH3:

0x00 0x64  (0064( (hệ thập lục phân) = 100 => NH3 = 100ppm
