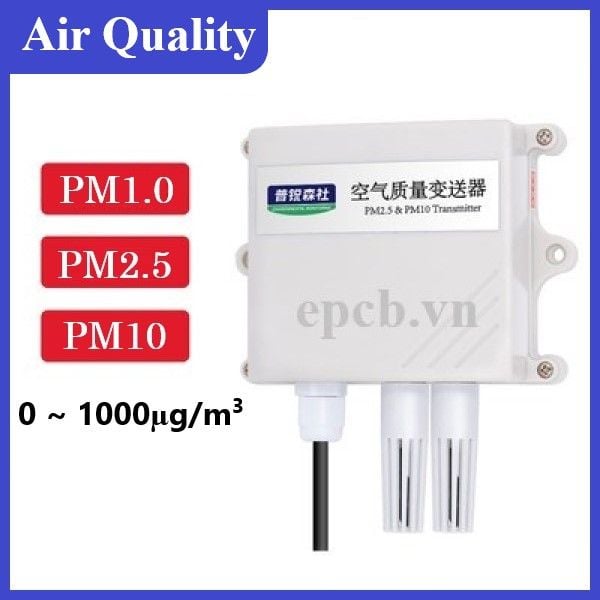

Cảm biến chất lượng không khí ES-AQ-PM-01 được dùng để đo bụi mịn trong công nghiệp. Cảm biến sử dụng công nghệ laser hiện đại và hệ thống thu thập dữ liệu tán xạ kép để xác định chính xác số lượng và nồng độ bụi trong không khí. Dữ liệu được truyền qua giao thức ModBus-RTU (RS485), dễ dàng kết nối với hệ thống giám sát. Sản phẩm phù hợp để theo dõi nồng độ PM1.0, PM2.5 và PM10 trong các khu vực trong nhà như phòng thí nghiệm, thư viện, bảo tàng hoặc nhà xưởng.

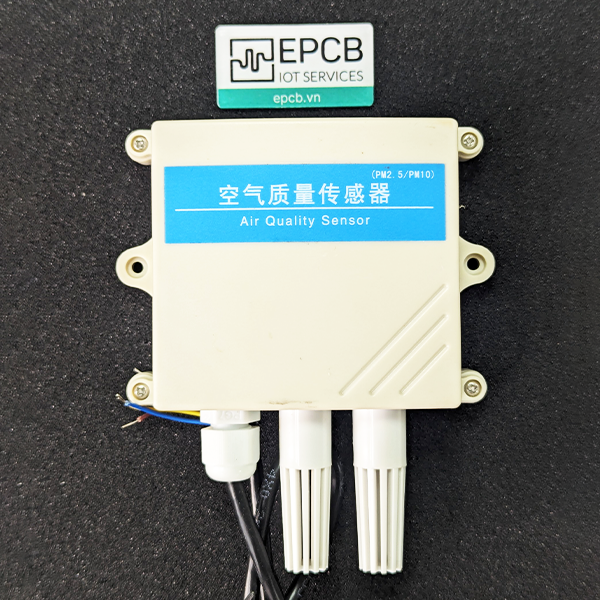

(Cảm biến chất lượng không khí ES-AQ-PM-01)

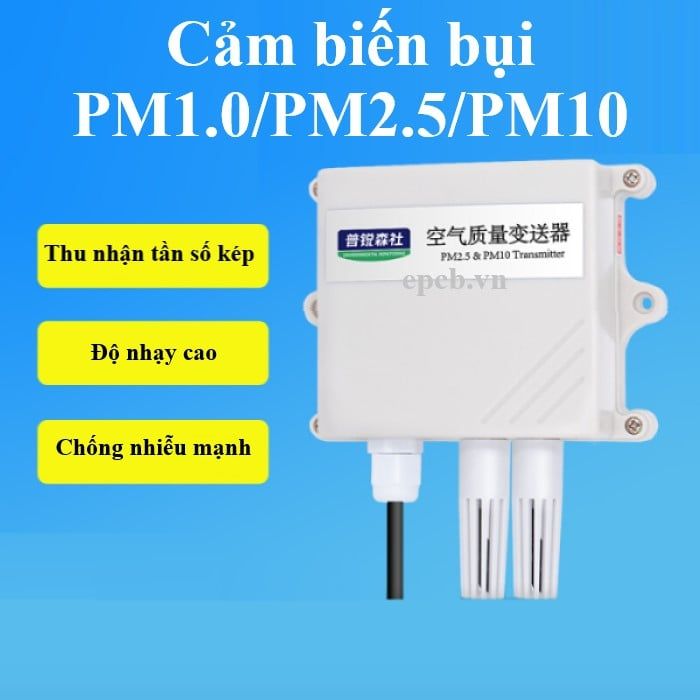

Tính năng
- Phạm vi đo: 0–1000 μg/m³, độ phân giải 1 μg/m³
- Hỗ trợ xuất dữ liệu đồng thời PM2.5, PM10, PM1.0
- Ứng dụng công nghệ thu thập dữ liệu tán xạ kép và hiệu chuẩn tự động độc quyền, độ chính xác đạt ±10%
- Sử dụng công nghệ tán xạ laser tiên tiến để đảm bảo độ ổn định dài hạn của thiết bị

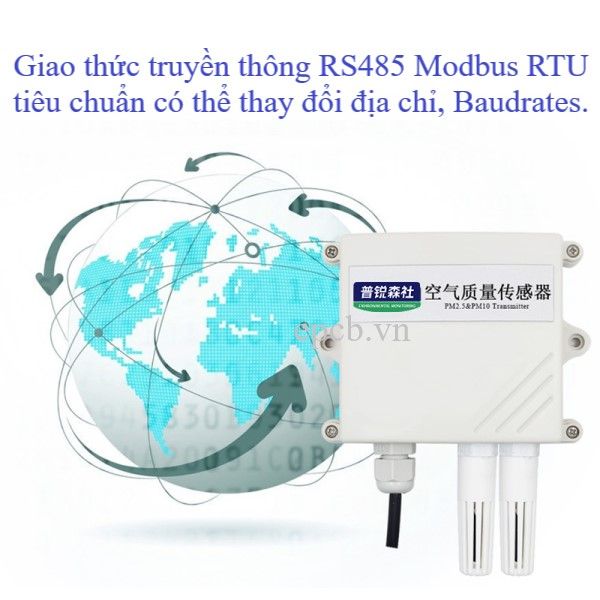

- Hỗ trợ giao thức truyền thông tiêu chuẩn ModBus-RTU, dễ dàng tích hợp hệ thống

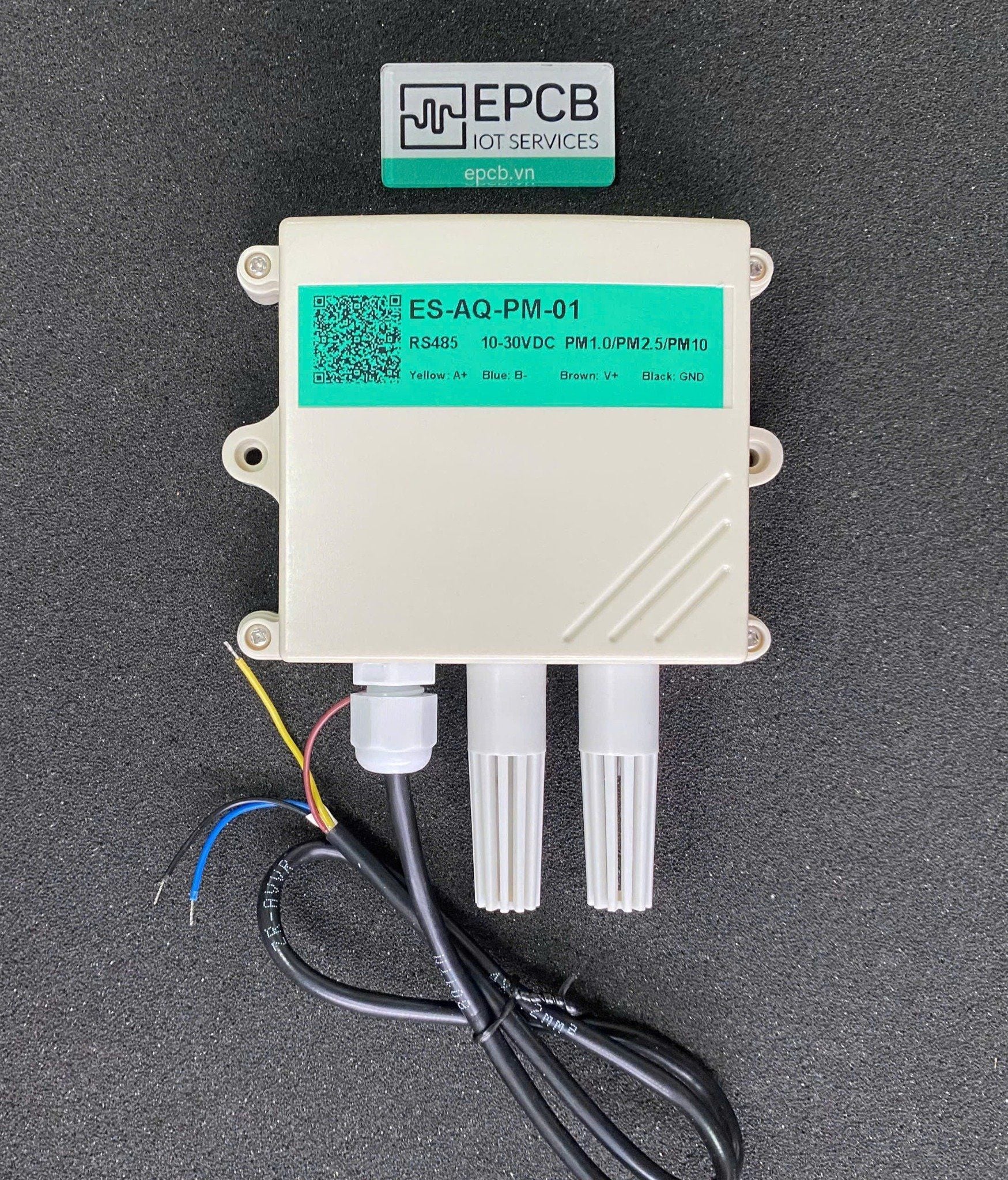

(Thiết kế nhỏ gọn phù hợp sử dụng trong môi trường công nghiệp)
Bụi mịn là các hạt vật chất nhỏ li ti lơ lửng trong không khí, được phân loại theo kích thước hạt. PM10 là các hạt có đường kính nhỏ hơn 10 µm, có thể đi sâu vào đường hô hấp trên. PM2.5 gồm các hạt nhỏ hơn 2.5 µm, dễ xâm nhập vào phổi và ảnh hưởng đến hệ tim mạch. PM1.0 là loại bụi siêu mịn, nhỏ hơn 1 µm, có khả năng đi sâu vào máu, gây tác động lâu dài đến sức khỏe con người.

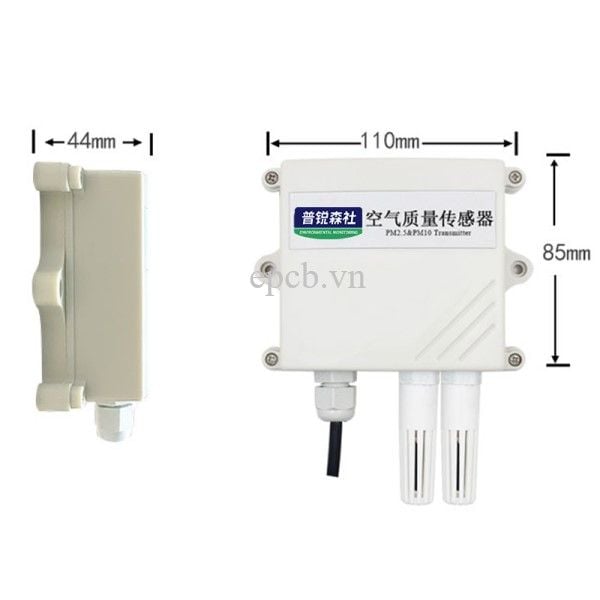

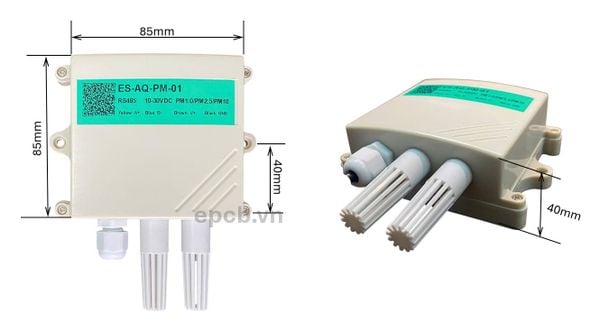

Kích thước
Cảm biến đã được hỗ trợ trên ứng dụng Insight Sensor, Các bạn có thể download và sử dụng tại: Download Insight Sensor
Đọc và thay đổi thanh ghi RS485 Modbus ES-AQ-PM-01 sử dụng Insight Sensor
Vẽ biểu đồ và lưu trữ data logger ES-AQ-PM-01 sử dụng Insight Sensor
Thông số kỹ thuật
Thông số | Giá trị |
Nguồn cấp (mặc định) | 10–30V DC |
Công suất tiêu thụ | 0.5W |
Nhiệt độ & độ ẩm hoạt động | -20℃ ~ +60℃ |
Độ phân giải | 1 μg/m³ |
Độ chính xác | Hiệu suất phát hiện bụi: 50% với kích thước 0.3 μm, 98% với kích thước ≥0.5 μm |
Dải đo | PM2.5: 0–1000 μg/m³ |
Thời gian đáp ứng | ≤ 90 giây |
Thời gian khởi động | ≤ 2 phút |
Kiểu lắp đặt | Gắn tường (wall-mounted) |
Đặc trưng sản phẩm

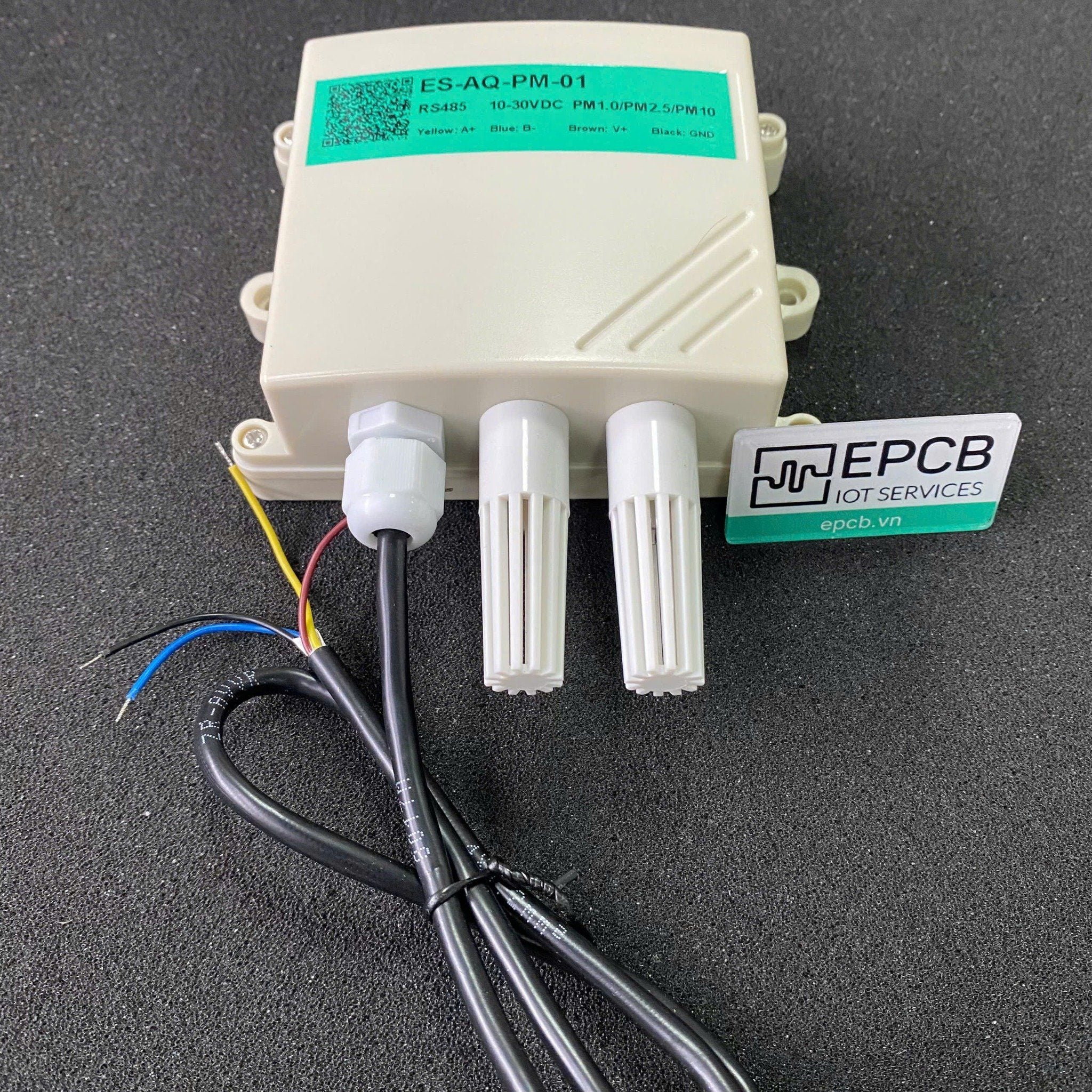

Sơ đồ nối dây
Màu dây | Chức năng |
Nâu (BROWN) | 10-30VDC |
Đen (BLACK) | GND |
Vàng (YELLOW) | RS485 A |
Xanh (BLUE) | RS485 B |

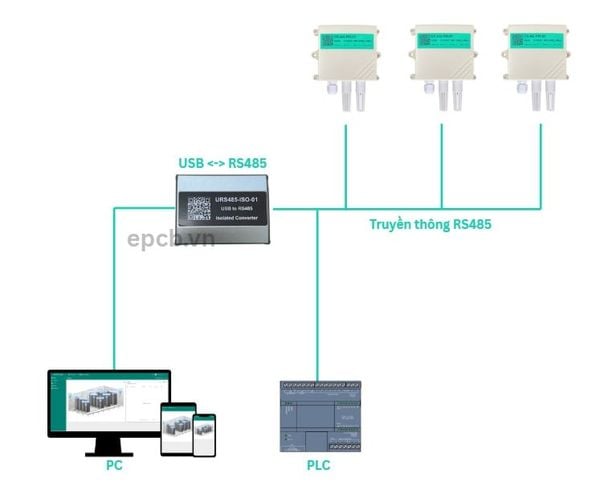

Sơ đồ lắp đặt nhiều cảm biến
Thông số giao tiếp cơ bản
Coding | 8 bit binary |
Data bits | 8 bits |
Parity | None |
Stop bit | 1 |
Error checking | CRC |
Baudrates | 2400bps/4800bps/9600bps (default 4800bps) |
Bảng địa chỉ thanh ghi
Địa chỉ thanh ghi (Hex) | Địa chỉ PLC (Dec) | Nội dung | Chế độ thao tác | Mã chức năng hỗ trợ |
0000H | 40001 | Giá trị PM2.5 (giá trị thực tế) | Chỉ đọc | 0x03, 0x04 |
0001H | 40002 | Giá trị PM10 (giá trị thực tế) | Chỉ đọc | 0x03, 0x04 |
0002H | 40003 | Giá trị PM1.0 (giá trị thực tế) | Chỉ đọc | 0x03, 0x04 |
0052H | 40083 | Thanh ghi hiệu chỉnh PM10 (giá trị thực tế ×10) | Đọc/Ghi | 0x03, 0x06, 0x10 |
0053H | 40084 | Thanh ghi hiệu chỉnh PM2.5 (giá trị thực tế ×10) | Đọc/Ghi | 0x03, 0x06, 0x10 |
0054H | 40085 | Thanh ghi hiệu chỉnh PM1.0 (giá trị thực tế ×10) | Đọc/Ghi | 0x03, 0x06, 0x10 |
07D0H | 42001 | ID | Đọc/Ghi | 0x03, 0x06 |
07D1H | 42002 | Baudrate | Đọc/Ghi | 0x03, 0x06 |
Ứng dụng

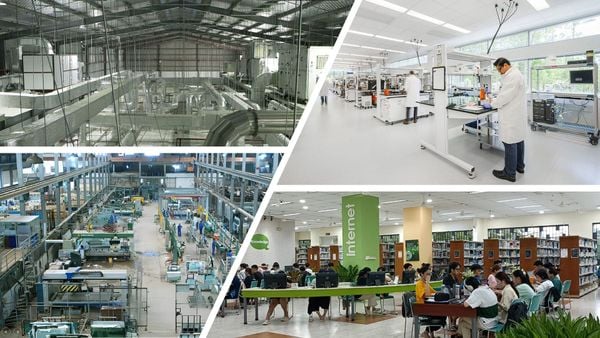

Cảm biến chất lượng không khí được ứng dụng rộng rãi trong nhiều môi trường như hệ thống HVAC, phòng thí nghiệm, xưởng sản xuất và thư viện... để giám sát chất lượng không khí. Thiết bị giúp phát hiện nồng độ bụi vượt ngưỡng, hỗ trợ hệ thống thông gió và lọc bụi hoạt động hiệu quả, đồng thời bảo vệ sức khỏe con người và duy trì môi trường làm việc, học tập trong lành, an toàn.
Tài liệu kỹ thuật
Video hướng dẫn sử dụng
