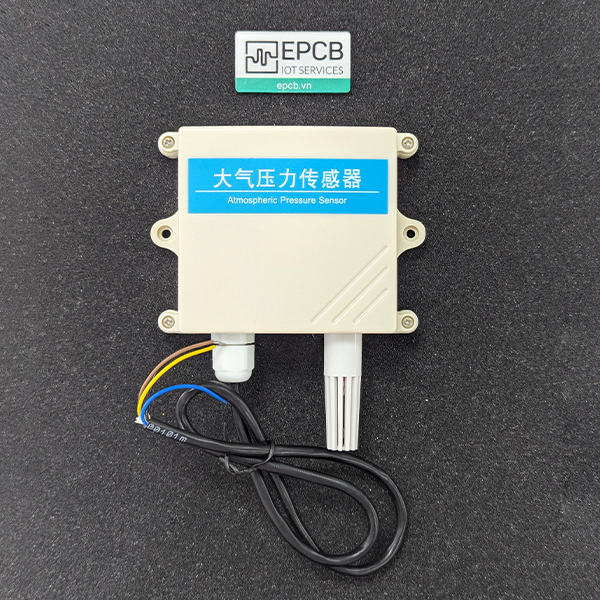

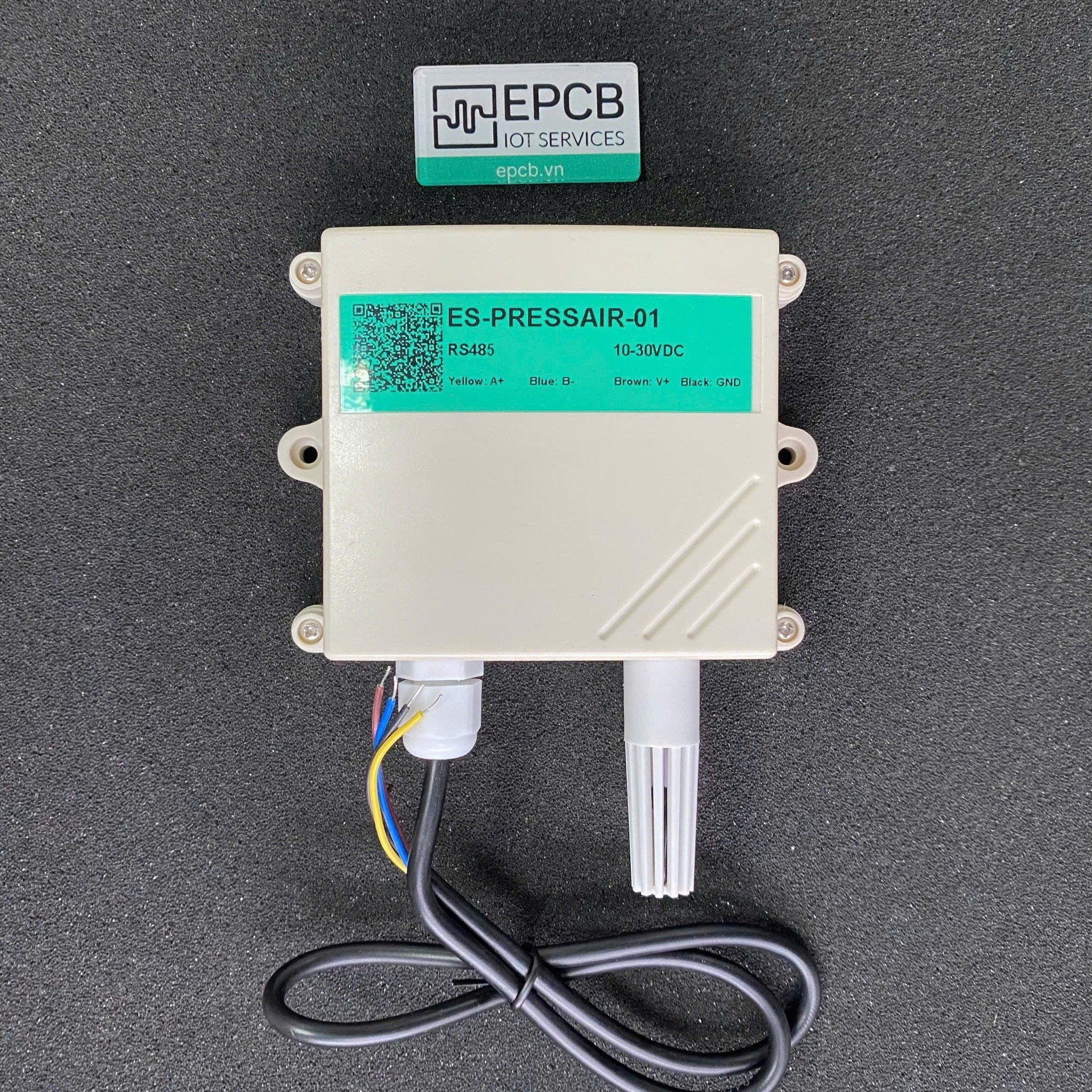

Cảm biến đo áp suất khí quyển ES-PRESSAIR-01 (RS485 Modbus RTU) Sản phẩm này có thể đo chính xác áp suất khí quyển và thích hợp để đo áp suất khí quyển trong các môi trường khác nhau. Có phạm vi đo rộng, độ tuyến tính tốt, dễ sử dụng, dễ cài đặt và khoảng cách truyền xa.
- Tích hợp nhiều loại ngõ ra RS485 Modbus RTU. Cho phép truyền với khoảng cách lên tới hơn 1000 mét, dễ dàng tích hợp hệ thống giám sát từ xa, PLC, HMI, MCU...
- Cảm biến nhập khẩu, dữ liệu đo ổn định, độ chính xác cao, khả năng chống nhiễu mạnh, tuổi thọ dài và có thể được sử dụng rộng rãi.
- Được sử dụng trong các phòng máy tính môi trường, sân bay, nhà ga, kiểm soát tòa nhà thương mại, nhà ở gia đình, tòa nhà văn phòng, trường học, phòng hội nghị,...Nó có triển vọng ứng dụng rộng rãi trong các trung tâm mua sắm, nhà hàng, sân vận động, rạp chiếu phim, thư viện và các lĩnh vực khác.
Áp suất khí quyển là độ lớn của áp lực trong bầu khí quyển Trái Đất (hay của một hành tinh khác, ngôi sao khác) trên một đơn vị diện tích.
Tính năng
Được thiết kế để theo dõi thời gian thực về nhiệt độ môi trường, độ ẩm và áp suất không khí.
- Lắp đặt treo tường, thuận tiện khi sử dụng.
- Cung cấp giao diện truyền thông Modbus RS485.
- Nguồn điện một chiều 12-24V.

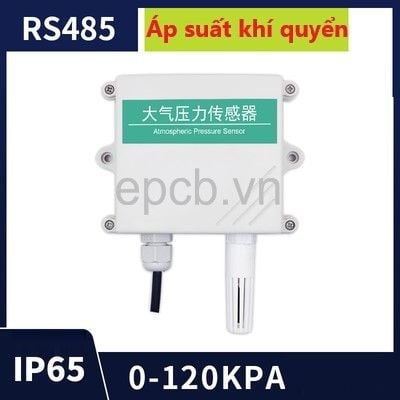

Thiết kế chống thấm

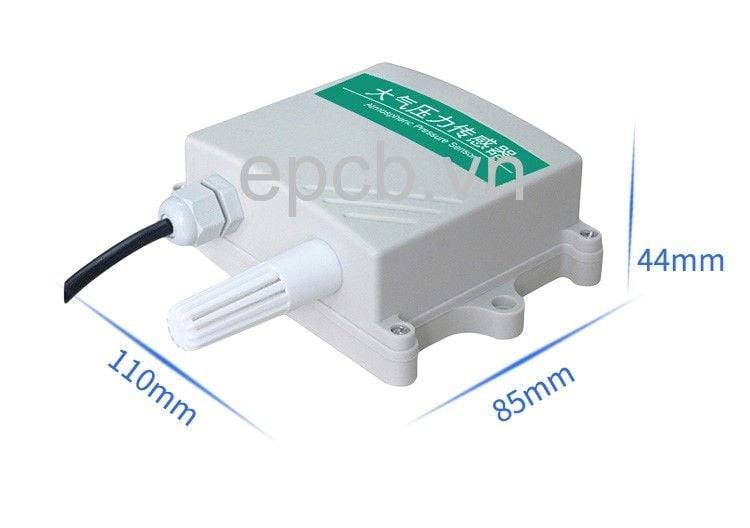

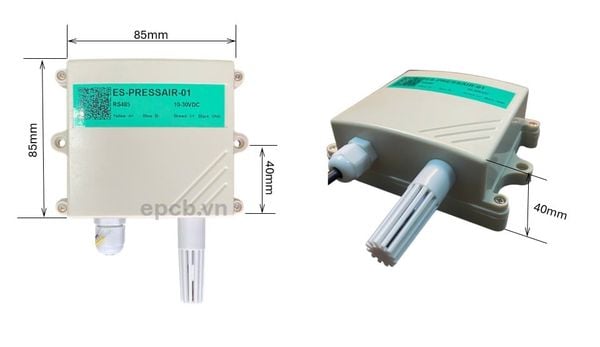

Kích thước
Thông số thiết bị
Nguồn cung cấp | 10-30VDC |
Độ chính xác | ±0.15Kpa@25℃ 75Kpa |
Nhiệt độ hoạt động | -40℃~+60℃，0%RH~80%RH |

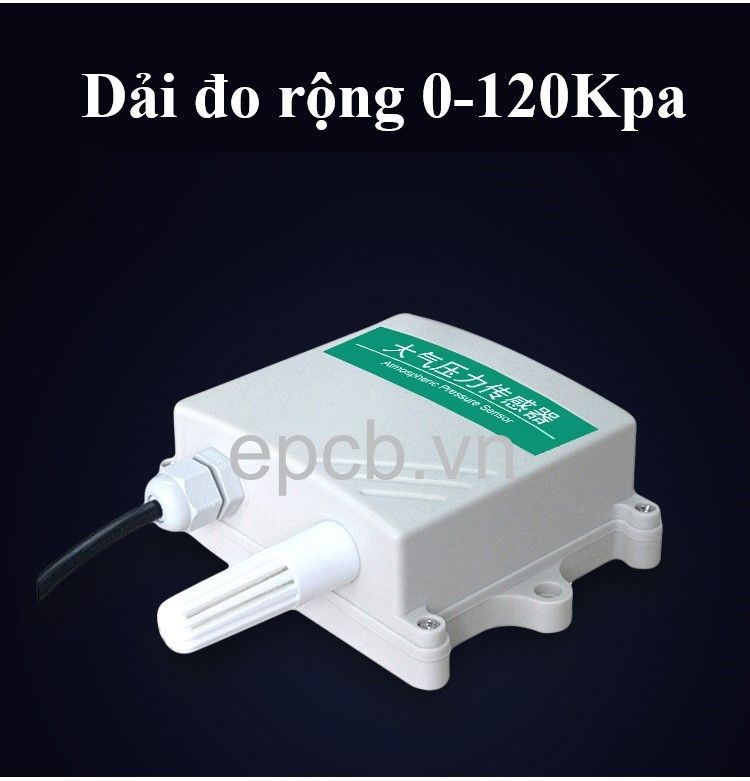

Dải đo áp suất không khí | 0 ~ 120Kpa |
Độ ổn định lâu dài | 0.1Kpa/Năm |
Thời gian đáp ứng | ≤1S |
Giao thức truyền thông | RS485 Modbus RTU |
Cấu hình thông số | Phần mềm |
Công suất | ≤0.5W |

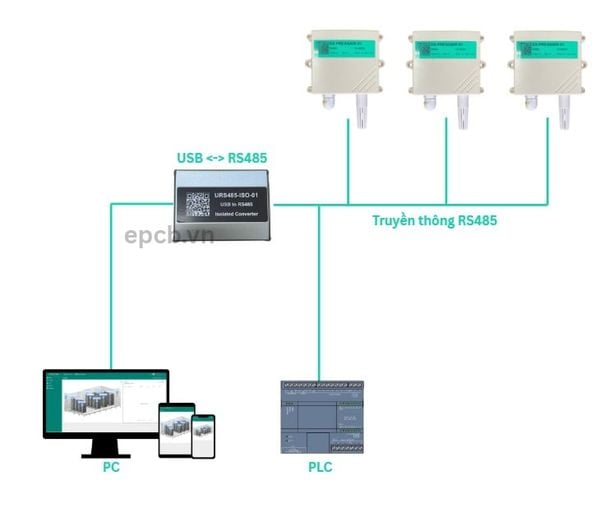

Kết nối hệ thống:
Kết nối phần cứng:

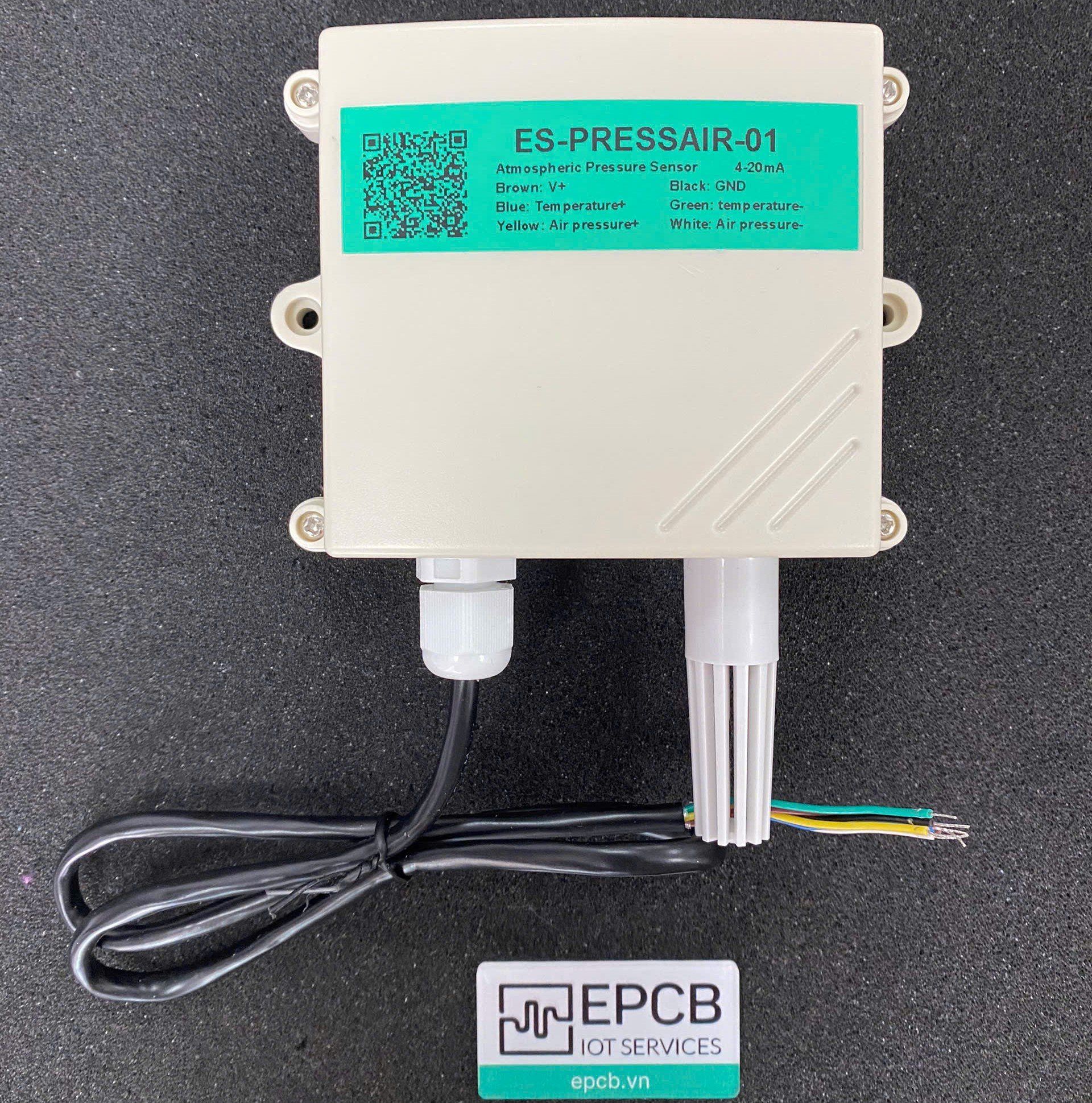

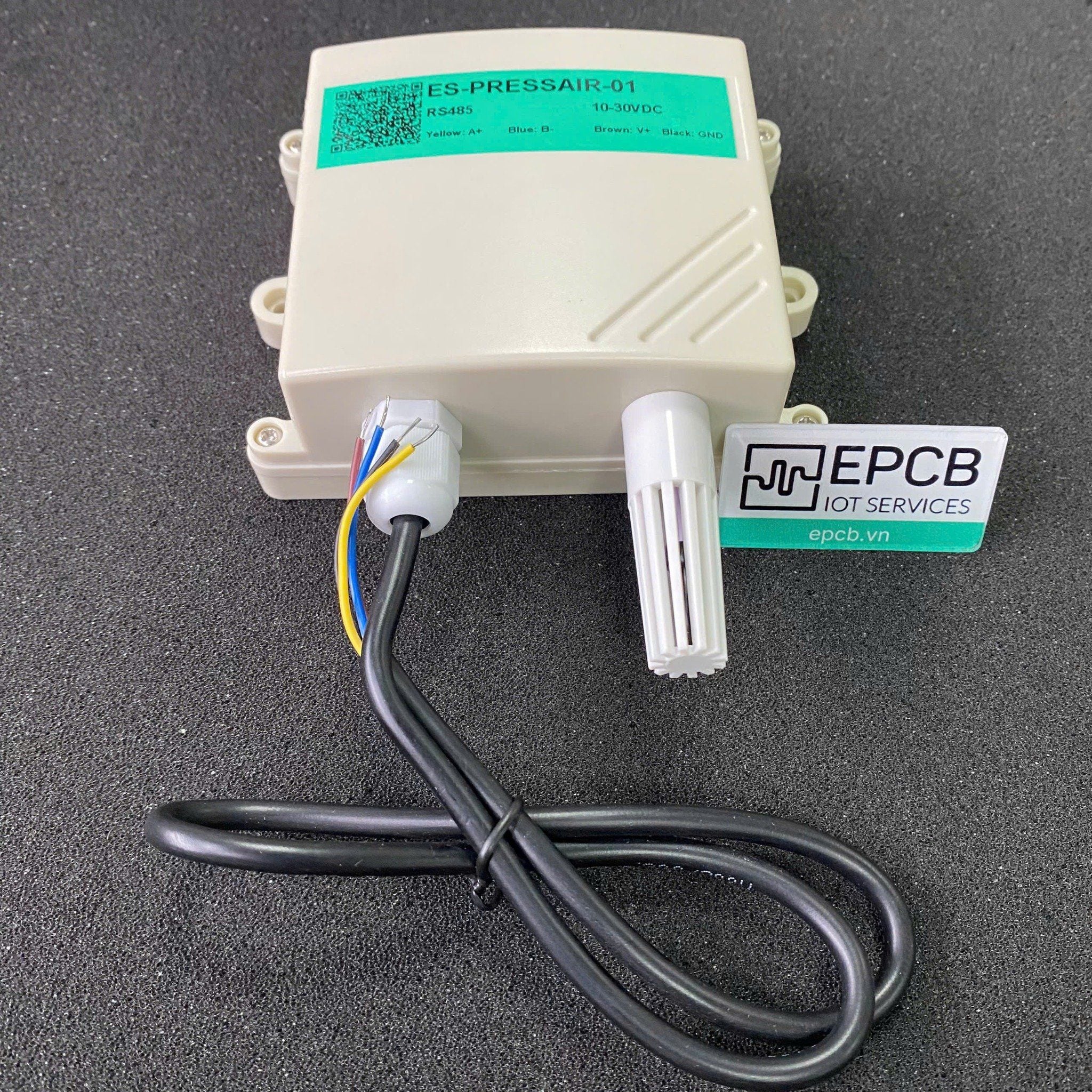

Sơ đồ đấu dây
Giao thức truyền thông dữ liệu
Protocol | Baudrates | Data bits | Stop bit | Parity |
RS485 MODBUS RTU | 2400bps/4800bps/9600bps có thể thay đổi, Mặc định sẽ là 4800bps | 8 | 1 | None |
Địa chỉ thanh ghi
Địa chỉ thanh ghi | Địa chỉ cấu hình PLC | Mô tả | Trạng thái | Phạm vi |
0000H | 40001 | Áp suất không khí | Chỉ đọc | 0-120 Kpa |
Ví dụ
Ví dụ 1: Đọc địa chỉ và tốc độ truyền của thiết bị với địa chỉ 0x01, tốc độ truyền là 4800 (1)
Gửi:
Mã địa chỉ | Mã chức năng | Địa chỉ ban đầu | Độ dài dữ liệu | Mã kiểm tra bit thấp (CRC) | Mã kiểm tra bit cao (CRC) |
0x01 | 0x03 | 0x07 0xD0 | 0x00 0x02 | 0xC4 | 0x86 |
Link Youtube sản phẩm:
