Cảm biến đo hàm lượng NPK trong đất ES-NPK-01 3 trong 1 ( RS485 Modbus RTU )

  • Sản phẩm: 1
Tiêu đề
  • 1,600,000₫

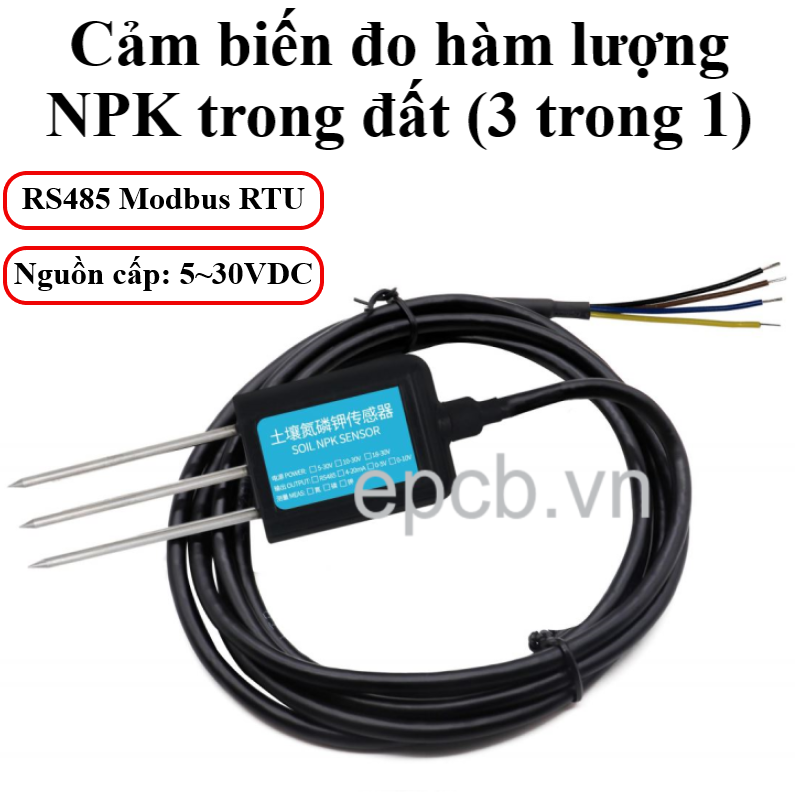

Cảm biến đo hàm lượng NPK trong đất ES-NPK-01 (RS485 Modbus RTU) phù hợp để phát hiện hàm lượng nitơ, phốt pho và kali trong đất.

Bằng cách phát hiện hàm lượng nitơ, phốt pho và kali trong đất để đánh giá độ phì nhiêu của đất, khách hàng sẽ thuận tiện khi đánh giá tình trạng đất một cách tối ưu nhất.

Cảm biến đo hàm lượng NPK trong đất ES-NPK-01 3 trong 1 ( RS485 Modbus RTU )

Tính năng:

Được sử dụng rộng rãi trong lĩnh vực nhà kính, trồng lúa, trồng rau, vườn ươm cây ăn quả, nghiên cứu về hoa và đất,...

Các ứng dụng liên quan đến giám sát hàm lượng NPK.

Thông số kỹ thuật:

Nguồn cung cấp

DC 5-30V

Công suất

≤0,15W (12V DC, 25 ℃)

Nhiệt độ hoạt động

0 ℃ ~ 55 ℃

Thông số NPK



Phạm vi

1-1999 mg/ kg (mg/L)

Độ phân giải

1 mg / kg (mg / L)

Độ chính xác

± 2%

Thời gian đáp ứng

1S

Mức độ bảo vệ

IP68

Đầu dò

Thép không gỉ

Vỏ thiết bị

Nhựa epoxy chống cháy

Chiều dài dây mặc định

2 mét

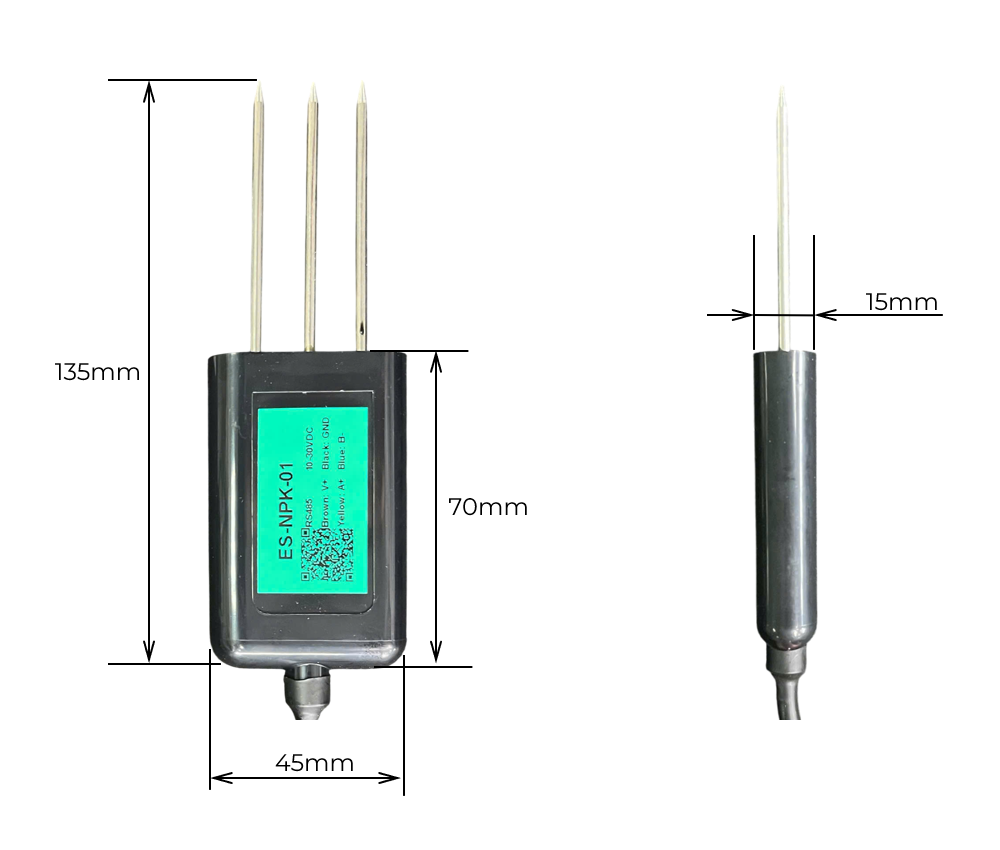

Kích thước

45 * 15 * 123mm

Tín hiệu ngõ ra

RS485 Modbus RTU

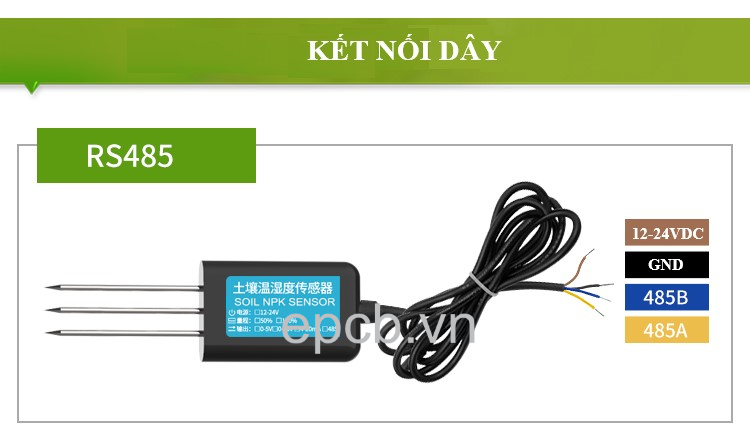

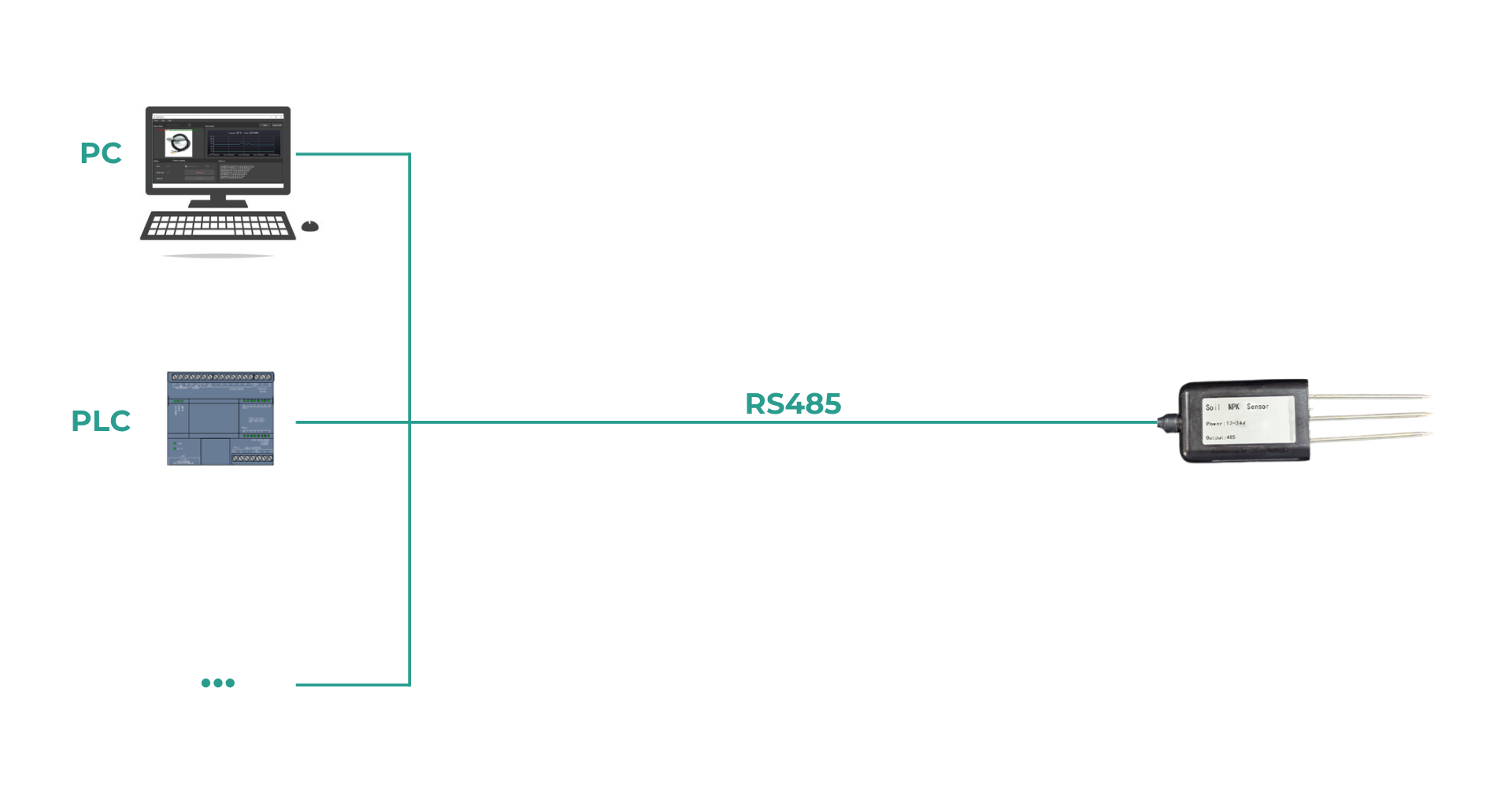

Kết nối

Cảm biến đo hàm lượng NPK trong đất ES-NPK-01 3 trong 1 ( RS485 Modbus RTU )

Cảm biến đo hàm lượng NPK trong đất ES-NPK-01 3 trong 1 ( RS485 Modbus RTU )

5. Cách sử dụng:

Phương pháp kiểm tra nhanh

  • Chọn vị trí đo phù hợp, tránh đá, đảm bảo kim thép không chạm vào vật cứng, đúng yêu cầu, độ sâu.
  • Giữ cảm biến theo phương thẳng đứng và lắp vào đất.
  • Không lắc trái phải khi chèn. Nên đo nhiều lần để tìm giá trị trung bình trong phạm vi của điểm đo.

Phương pháp đo chôn lấp

  • Đào hố có đường kính > 20cm theo chiều dọc, cắm kim cảm biến theo chiều ngang vào thành hố theo độ sâu định trước, lấp hố.
  • Sau khi chôn chặt và ổn định trong một thời gian, có thể đo và ghi liên tục trong vài ngày, vài tháng, thậm chí lâu hơn.

Vấn đề cần chú ý

  • Tất cả các kim thép phải được cắm vào đất trong quá trình đo.
  • Tránh ánh nắng mạnh chiếu trực tiếp vào cảm biến khiến nhiệt độ quá cao. Chú ý chống sét khi sử dụng tại hiện trường.
  • Không bẻ cong kim thép một cách thô bạo, kéo mạnh dây dẫn của cảm biến, tránh va đập mạnh vào cảm biến.
  • Cấp bảo vệ của cảm biến là IP68 và toàn bộ cảm biến có thể ngâm trong nước.

6. Giao thức truyền thông:

Chuẩn giao tiếp mặc định: RS485 MODBUS RTU, 9600bps, Data bits: 8, Stop bit: 1, Parity: None

Protocol

Baudrates

Data bits

Stop bit

Parity

RS485 MODBUS RTU

2400bps/4800bps/9600bps có thể thay đổi, Mặc định sẽ là 9600bps

8

1

None



Địa chỉ thanh ghi

Địa chỉ cấu hình PLC

Nội dung

Trạng thái

Mô tả định nghĩa

001E H

40031

Hàm lượng nitơ



Chỉ đọc



Giá trị thời gian thực của hàm lượng nitơ

001F H

40032

Hàm lượng phốt pho

Chỉ đọc

Giá trị thời gian thực của hàm lượng phốt pho

0020 H

40033

Hàm lượng kali

Chỉ đọc

Giá trị thời gian thực của hàm lượng kali

03E8 H

41001

Hệ số hàm lượng nitơ

16 bit cao

Đọc và ghi

Số thực

(Loại dấu phẩy động tiêu chuẩn IEEE754)

03E9 H

41002

Hệ số hàm lượng nitơ

16 bit thấp

Đọc và ghi

Số thực

(Loại dấu phẩy động tiêu chuẩn IEEE754)

03EA H

41003

Giá trị hiệu chuẩn hàm lượng nitơ

Đọc và ghi

Số nguyên

03F2 H

41011

Hệ số hàm lượng phốt pho

16 bit cao

Đọc và ghi

Số thực

(Loại dấu phẩy động tiêu chuẩn IEEE754)

03F3 H

41012

Hệ số hàm lượng phốt pho

16 bit thấp

Đọc và ghi

Số thực

(Loại dấu phẩy động tiêu chuẩn IEEE754)

03F4 H

41013

Giá trị hiệu chuẩn hàm lượng phốt pho

Đọc và ghi

Số nguyên

03FC H

41021

Hệ số hàm lượng kali

16 bit cao

Đọc và ghi

Số thực

(Loại dấu phẩy động tiêu chuẩn IEEE754)

03FD H

41022

Hệ số hàm lượng kali

16 bit thấp

Đọc và ghi

Số thực

(Loại dấu phẩy động tiêu chuẩn IEEE754)

03FE H

41023

Giá trị hiệu chuẩn hàm lượng kali

Đọc và ghi

Số nguyên

07D0 H

42001

Địa chỉ thiết bị

Đọc và ghi

1 ~ 254 (mặc định của nhà sản xuất 1)

07D1 H

42002

Tốc độ truyền của thiết bị

Đọc và ghi

0 nghĩa là 2400

1 là 4800

2 là 9600



7. Lắp đặt thực tế:
