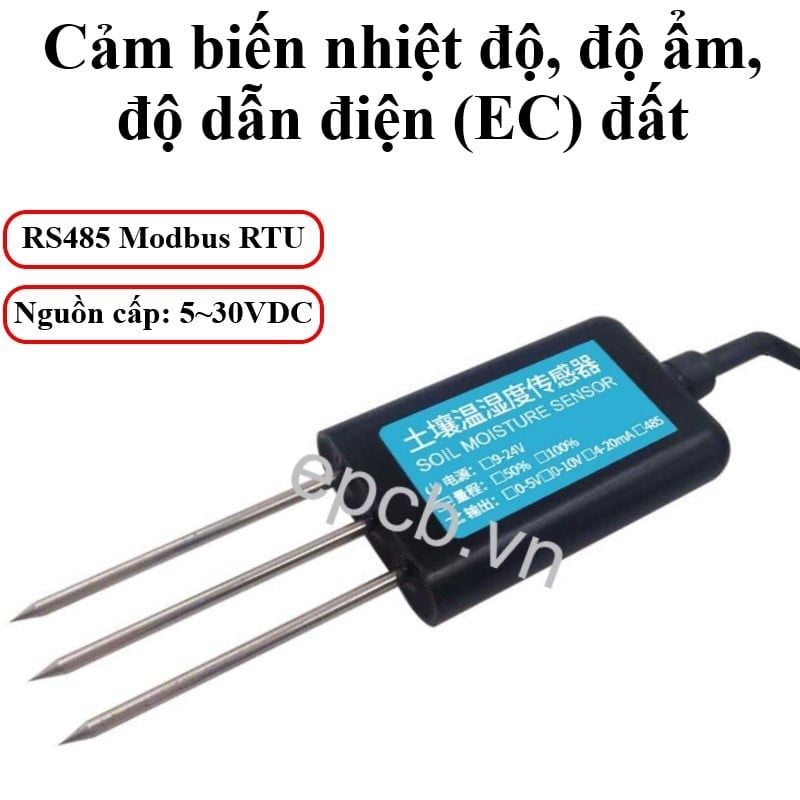

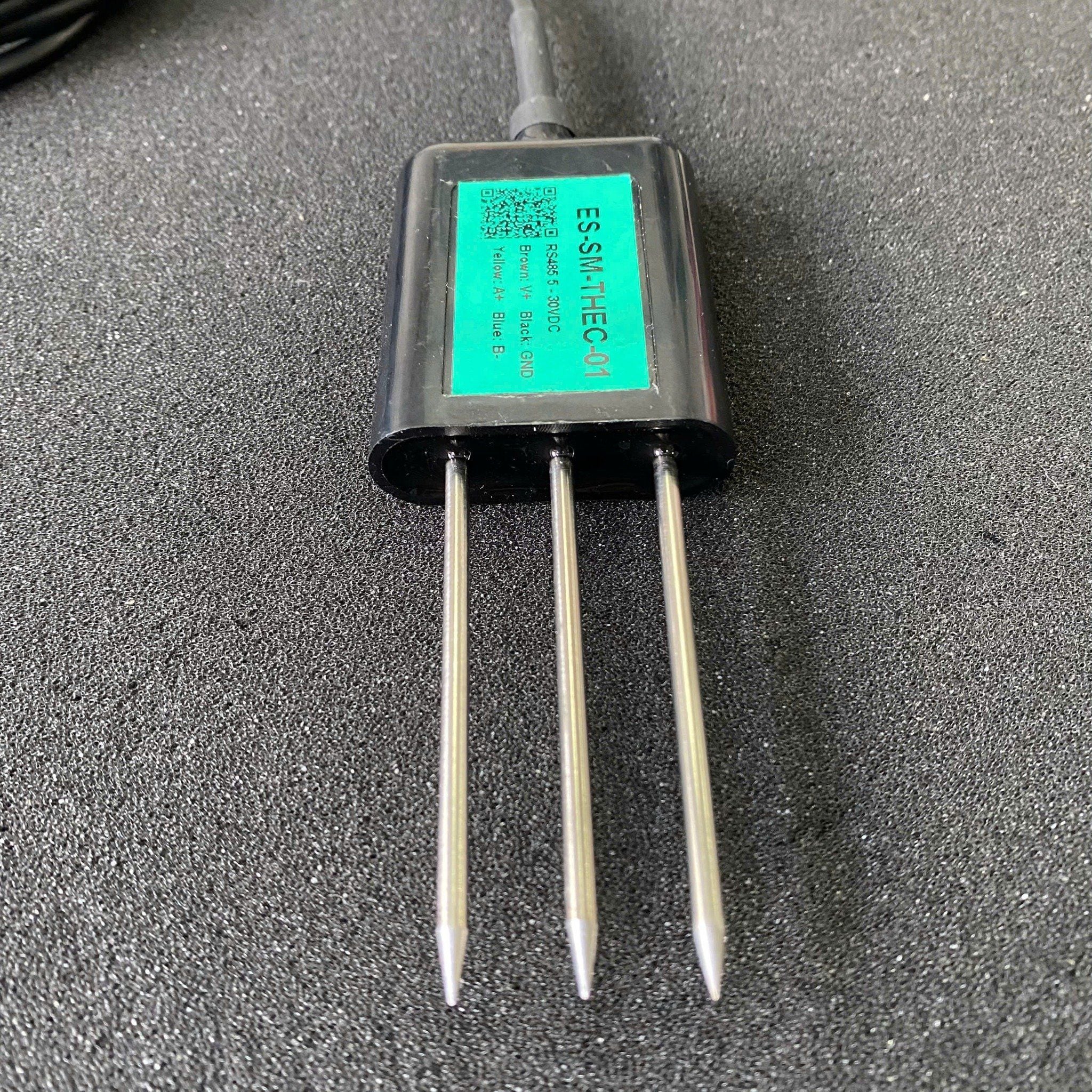

Cảm biến nhiệt độ độ ẩm độ dẫn điện (EC) đất 3 trong 1 ES-SM-THEC-01 ( RS485 Modbus RTU)

  • Sản phẩm: 1
Tiêu đề
  • 1,250,000₫

ES-SM-THEC-01( RS485 Modbus RTU) là dòng cảm biến 3 trong 1: độ ẩm đất, nhiệt độ đất, độ dẫn điện đất (EC) Soil Moisture Sensor cho ra kết quả đo chính xác, ổn định & tin cậy.

  • Ngõ ra RS485 Modbus RTU giúp dễ dàng kết nối đến bất cứ hệ thống điều khiển và giám sát nào (MCU, PLC, PC...).

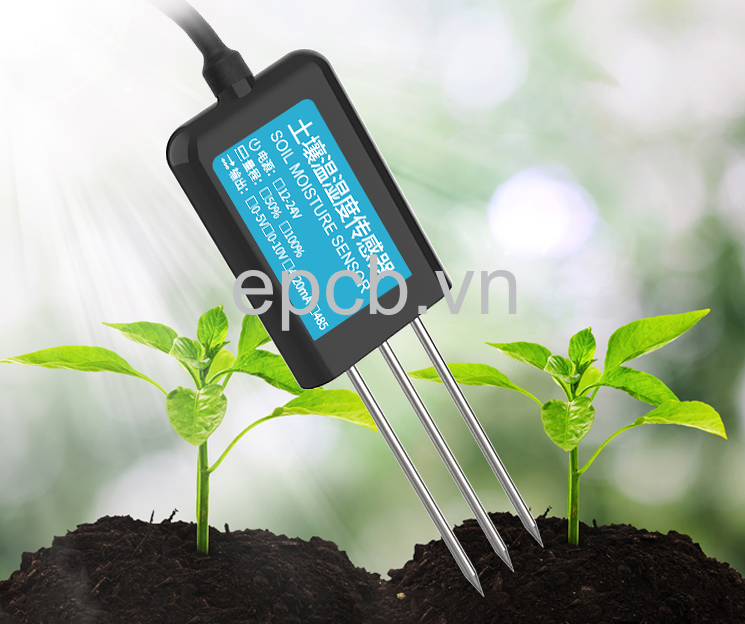

  • Phù hợp các ứng dụng: Nhà kính, Thí nghiệm, Hệ thống tưới thông minh, Trồng lan,...

Cảm biến độ ẩm đất, nhiệt độ đất ES-SM-TH-01 ( RS485 | 4-20mA | 0-10V)

Nhiệt độ và độ ẩm đóng vai trò quan trọng như thế nào trong sự phát triển của cây trồng?

  • Nhiệt độ cao và thấp sẽ ảnh hưởng đến vi sinh vật trong đất phân hủy các chất hữu cơ trong phân.
  • Độ ẩm cao sẽ làm cho đất kém thoáng khí, độ ẩm thấp không thể đáp ứng được sự phát triển của cây trồng.
  • Sự nhiễm mặn sẽ làm cứng đất và tạo nhiều vết nứt, làm chết rễ cây.

Muốn gieo trồng tốt trước hết phải hiểu môi trường sinh trưởng.

Vì vậy việc giám sát nhiệt độ độ ẩm độ dẫn điện đất là rất quan trọng trong việc trồng trọt.

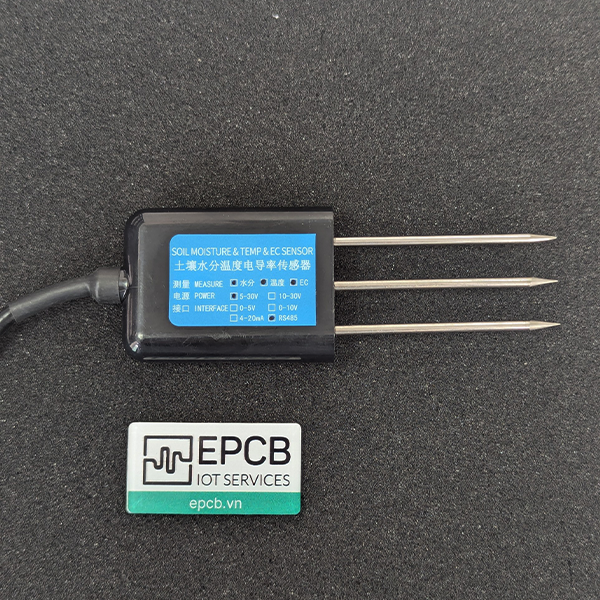

Giới thiệu Cảm biến ES-SM-THEC-01 Soil Moisture Sensor :

1. Được hiệu chuẩn nhà máy

Cảm biến đã được hiệu chuẩn tại xưởng, đảm bảo độ chính xác và ổn định.

2. Độ chính xác cao

Chip chất lượng cao được sử dụng bên trong cảm biến giúp:

  • Độ Chính xác và độ nhạy cao.
  • Tiêu thụ năng lượng thấp.
  • Tín hiệu ổn định.

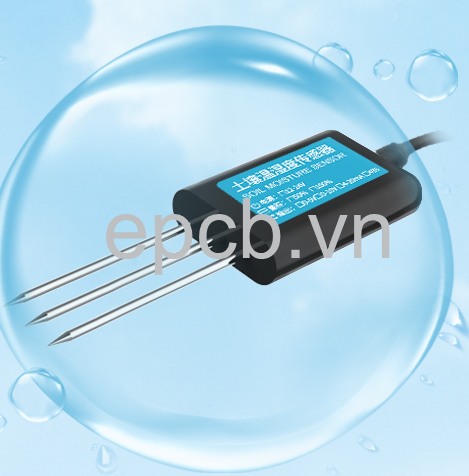

3. Độ bền cao với tiêu chuẩn IP68

  • Với tiêu chuẩn IP68 ngăn hơi ẩm, nước bụi xâm nhập vào bên trong.
  • Đầu dò bằng thép không gỉ 316 Austenitic Chống: Gỉ, ăn mòn muối-kiềm, chống điện phân,..
  • Đảm bảo thiết bị hoạt động lâu dài

4. Dễ dàng cài đặt và sử dụng

Hỗ trợ chuẩn kết nối RS485 Modbus RTU giúp dễ dàng kết nối với các thiết bị giám sát.

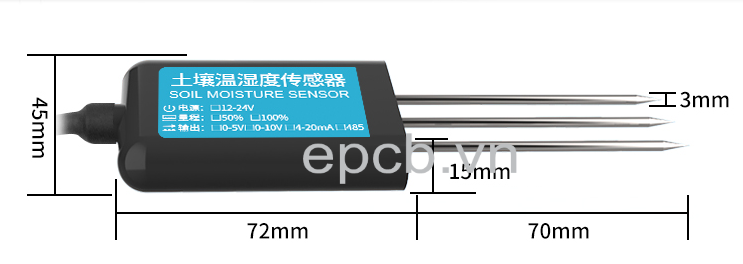

Kích thước:

Cảm biến độ ẩm đất, nhiệt độ đất ES-SM-TH-01 ( RS485 | 4-20mA | 0-10V)

Thông số kỹ thuật:

Nguồn cấp

12-24VDC

Tín hiệu ngõ ra

RS485 (Modbus RTU)

Cấp bảo vệ

IP68

Thời gian đáp ứng

<1s

Phạm vi đo độ ẩm

0-100%

Độ chính xác của độ ẩm

±3% (trong khoảng 0 – 53%)

±5% (trong khoảng 53 - 100%)

Độ chính xác của nhiệt độ

± 0,5 ℃

Độ chính xác của độ dẫn điện EC

0-10000 us/cm  ±3%

10000 – 20000 us/cm ±5%

Phạm vi đo nhiệt độ

-40 ℃ ~ 80 ℃

Phạm vi đo độ ẩm

0-100%

Phạm vi đo độ dẫn điện EC

0 – 20000 us/cm


Thông số vật lý:

Chiều dài đầu dò

70mm

Đường kính đầu dò

3 mm

Vật liệu đầu dò

Thép không gỉ 316

Vật liệu vỏ cảm biến

Nhựa epoxy (chất chống cháy đen)

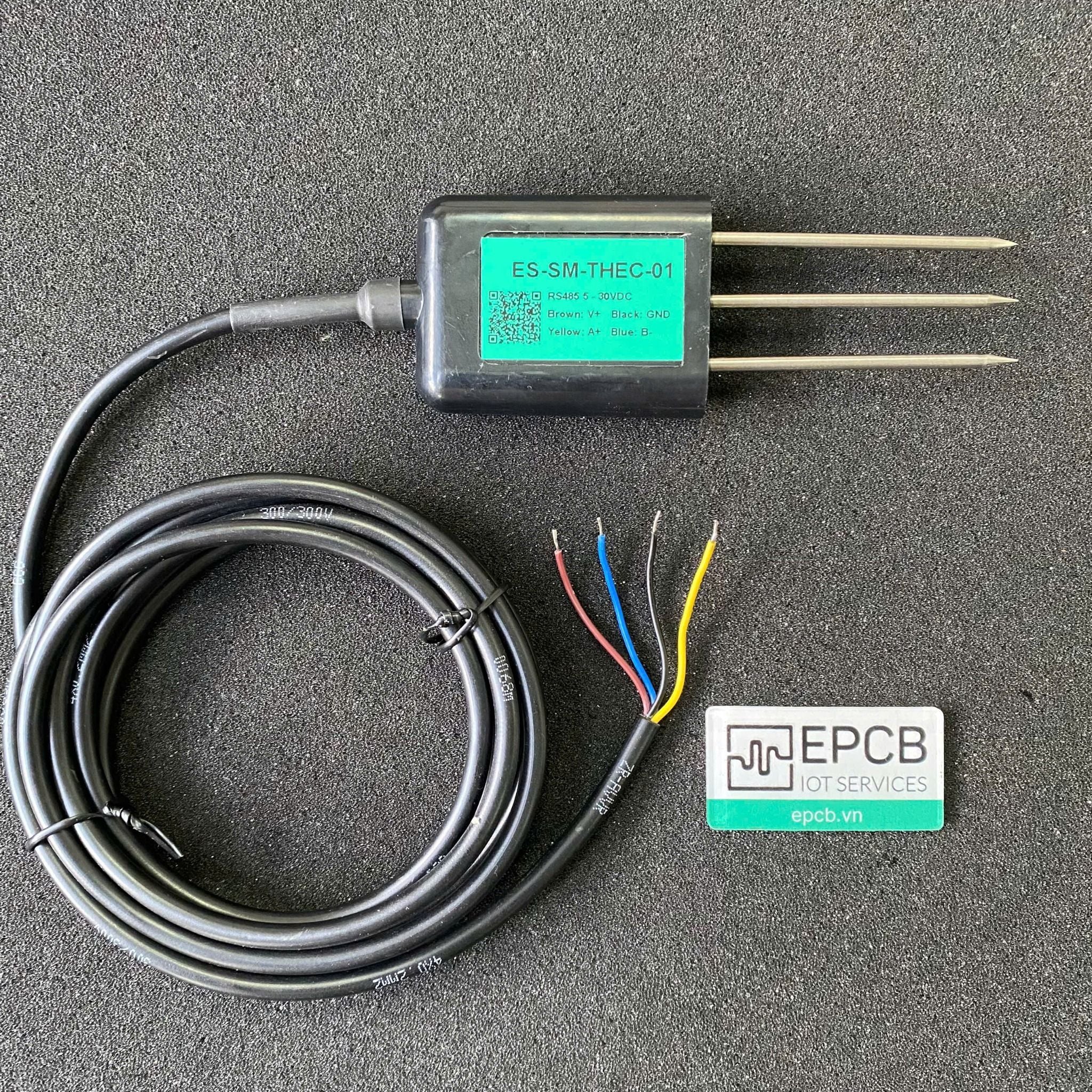

Kết nối:



Cảm biến độ ẩm đất, nhiệt độ đất ES-SM-TH-01 ( RS485 | 4-20mA | 0-10V)

Cảm biến độ ẩm đất, nhiệt độ đất ES-SM-TH-01 ( RS485 | 4-20mA | 0-10V)

Giao thức truyền thông dữ liệu:

Chuẩn giao tiếp mặc định: RS485 MODBUS RTU, 9600bps, Data bits: 8, Stop bit: 1, Parity: None

Protocol

Baudrates

Data bits

Stop bit

Parity

RS485 MODBUS RTU

2400bps/4800bps/9600bps có thể thay đổi, Mặc định sẽ là 9600bps

8

1

None



Địa chỉ thanh ghi

Địa chỉ thanh ghi

Địa chỉ cấu hình PLC

Mô tả

Trạng thái

0001H

40002

Độ ẩm đất (đơn vị: 0.1% RH)

Chỉ đọc

0002H

40003

Nhiệt độ đất (đơn vị: 0.1 )

Chỉ đọc

0003H

40004

Độ dẫn điện của đất (đơn vị: 1us/cm)

Đọc và Ghi

07D0H

42001

Địa chỉ thiết bị (0-252)

Đọc và Ghi

07D1H

42002

Tốc độ truyền (2400/4800/9600)

Đọc và Ghi

0 nghĩa là 2400

1 nghĩa là 4800

2 nghĩa là 9600



Ví dụ

Ví dụ 1: Đọc địa chỉ và tốc độ truyền của thiết bị với địa chỉ 0x01, tốc độ truyền là 4800 (1)

Gửi:

Mã địa chỉ

mã chức năng

Địa chỉ ban đầu

Độ dài dữ liệu

Mã kiểm tra bit thấp (CRC)

Mã kiểm tra bit cao (CRC)

0x01

0x03

0x07 0xD0

0x00 0x02

0xC4

0x86

Trả về:

Mã địa chỉ

Mã chức năng

Số byte trả về hợp lệ

Tốc độ truyền

Địa chỉ

Mã kiểm tra bit thấp (CRC)

Mã kiểm tra bit cao (CRC)

0x01

0x03

0x04

0x00 0x01

0x00 0x01

0x6A

0x33



Ví dụ 2: Đọc địa chỉ và tốc độ truyền của thiết bị với địa chỉ 0x01, tốc độ truyền là 4800 (1)

Gửi:

Mã địa chỉ

mã chức năng

Địa chỉ ban đầu

Độ dài dữ liệu

Mã kiểm tra bit thấp (CRC)

Mã kiểm tra bit cao (CRC)

0x01

0x03

0x07 0xD0

0x00 0x02

0xC4

0x86

Trả về:

Mã địa chỉ

Mã chức năng

Số byte trả về hợp lệ

Tốc độ truyền

Địa chỉ

Mã kiểm tra bit thấp (CRC)

Mã kiểm tra bit cao (CRC)

0x01

0x03

0x04

0x00 0x01

0x00 0x01

0x6A

0x33



Ví dụ 3: Sửa đổi địa chỉ từ 0x01 sang 0x02 ( ID =1 sang ID = 2)

Lưu ý: tắt nguồn và khởi động lại thiết bị sau khi sửa đổi địa chỉ.

Gửi:

Mã địa chỉ

mã chức năng

Địa chỉ ban đầu

Độ dài dữ liệu

Mã kiểm tra bit thấp (CRC)

Mã kiểm tra bit cao (CRC)

0x01

0x06

0x07 0xD0

0x00 0x02

0x08

0x86

Trả về:

Mã địa chỉ

mã chức năng

Địa chỉ ban đầu

Độ dài dữ liệu

Mã kiểm tra bit thấp (CRC)

Mã kiểm tra bit cao (CRC)

0x01

0x06

0x07 0xD0

0x00 0x02

0x08

0x86


Ví dụ 4: Sửa đổi Baudrate từ 4800 sang 9600 với địa chỉ  0x01 ( ID = 1)

Lưu ý: tắt nguồn và khởi động lại thiết bị sau khi sửa đổi địa chỉ.

Gửi:

Mã địa chỉ

mã chức năng

Địa chỉ ban đầu

Độ dài dữ liệu

Mã kiểm tra bit thấp (CRC)

Mã kiểm tra bit cao (CRC)

0x01

0x06

0x07 0xD1

0x00 0x02

0x59

0x46

Trả về:

Mã địa chỉ

mã chức năng

Địa chỉ ban đầu

Độ dài dữ liệu

Mã kiểm tra bit thấp (CRC)

Mã kiểm tra bit cao (CRC)

0x01

0x06

0x07 0xD1

0x00 0x02

0x59

0x46


Ví dụ 5: Đọc thông số nhiệt độ, độ ẩm, độ dẫn điện của đất với địa chỉ = 0x01
Gửi:

Mã địa chỉ

Mã chức năng

Địa chỉ ban đầu

Độ dài dữ liệu

Mã kiểm tra bit thấp (CRC)

Mã kiểm tra bit cao (CRC)

0x01

0x03

0x00 0x02

0x00 0x02

0x05

0xCB


Trả về:

Mã địa chỉ

Mã chức năng

Số byte trả về hợp lệ

Giá trị độ ẩm

Giá trị nhiệt độ

Giá trị độ dẫn điện EC

Mã kiểm tra bit thấp (CRC)

Mã kiểm tra bit cao (CRC)

0x01

0x03

0x06

0x02 0x92

0xFF 0x9B

0x03 0xE8

0xD8

0x0F

Giá trị độ ẩm:

0x02 0x92  0292( (hệ thập lục phân) = 658=> độ ẩm = 65.8 %

Giá trị nhiệt:

0xFF 0x9B  FF9B( (hệ thập lục phân) = -101=> nhiệt độ = -10.1

Giá trị độ dẫn điện:

0x03 0xE8  03E8( (hệ thập lục phân) = 1000=> độ dẫn điện =1000 us/cm

Kết nối lấy thông tin trên PC

Lắp đặt thực tế
