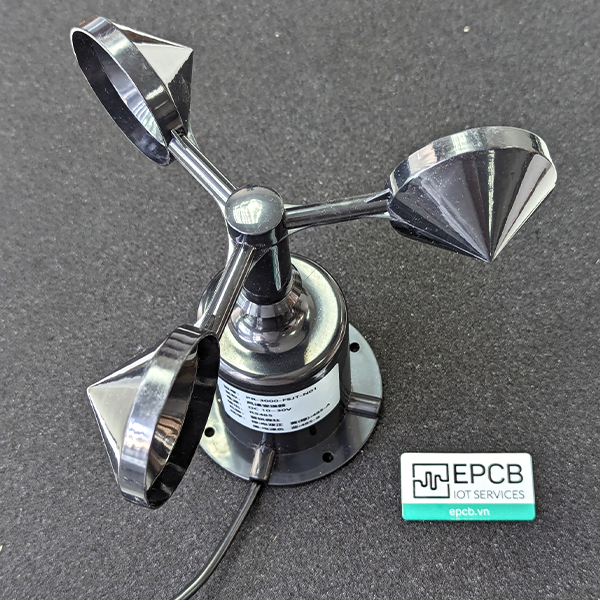

Cảm biến tốc độ gió ES-WS-02 (Wind Speed Sensor) nhỏ và nhẹ, dễ mang theo và lắp ráp. Cảm biến được thiết kế với lớp vỏ polycarbonate chống ăn mòn, đảm bảo độ bền và hoạt động lâu dài mà không bị gỉ sét. Ngõ ra RS485 dễ dàng kết nối với Bộ điều khiển, PLC, HMI, ...
- Vỏ được làm bằng hợp kim nhôm chất lượng cao chống ăn mòn, chống gỉ, ... Đảm bảo thiết bị sử dụng lâu dài mà không có hiện tượng rỉ sét.
- Hệ thống chịu lực tốt, đảm bảo tính chính xác của việc thu thập thông tin.
- Được sử dụng rộng rãi trong nhà kính, bảo vệ môi trường, trạm thời tiết, đo tốc độ gió của tàu, bến cảng, chăn nuôi và các môi trường khác.
Tính năng
- Phạm vi: 0-60 m/s, độ phân giải 0,1 m/s.
- Xử lý chống nhiễu điện từ.
- Phương pháp dây cắm phía dưới được áp dụng để loại bỏ hoàn toàn vấn đề lão hóa đệm cao su của phích cắm và đảm bảo không thấm nước sau thời gian dài sử dụng.
- Sử dụng vòng bi nhập khẩu hiệu suất cao, phép đo chính xác.
- Vỏ hoàn toàn bằng nhôm, độ bền cơ học cao, độ cứng cao, chống ăn mòn, không gỉ sét, sử dụng lâu dài ngoài trời.
- Cấu trúc và trọng lượng của thiết bị được thiết kế và phân bổ cân bằng, với mômen quán tính nhỏ và phản ứng nhạy.
- Giao thức truyền thông MODBUS-RTU tiêu chuẩn, dễ dàng kết nối thiết bị.
Kích thước
Thông số kỹ thuật
Tham số | Giá trị |
Dải đo | 0-30m/s; 0-50m/s; 0-60m/s (tùy chỉnh) |
Tốc độ gió bắt đầu | ≤0.3m/s |
Độ chính xác | ±(0.2 + 0.03V) m/s |
Tín hiệu đầu ra | Điện áp (0-2V, 0-5V, 0-10V) |
4-20mA (dòng điện) | |
RS485 (Modbus-RTU, địa chỉ mặc định: 01) | |
NPN, PNP, NPNR, GPRS, 4G, LORA | |
Nguồn cấp | 10-30V DC |
Thời gian ổn định | <1 giây |
Thời gian phản hồi | <1 giây |
Nhiệt độ hoạt động | -20°C~+70°C |
Độ ẩm hoạt động | ≤100%RH |
Nhiệt độ lưu trữ | -20°C~+70°C |
Độ ẩm lưu trữ | ≤100%RH |
Khả năng tải | Điện áp đầu ra: ≤250Ω |
Dòng điện đầu ra: ≤600Ω |
Sơ đồ dây
Màu dây | Chức năng |
Đỏ (RED) | VCC (10~30V DC) |
Đen (BLACK) | GND |
Vàng (Yellow ) | 485-A |
Xanh lá (Green) | 485-B |
Kết nối thiết bị
Kết nối trực tiếp với các thiết bị điều khiển PLC, MCU.. thông qua chuẩn giao tiếp RS485
Hoặc có thể kết nối với máy tính thông qua bộ chuyển đổi USB-TO-RS485, Dễ dàng cấu hình các thông số Baudrate, ID và đọc thông tin của cảm biến.
Hoặc kết nối với Ethernet thông qua bộ chuyển đổi RS485-TO-ETHERNET.
Hướng dẫn lắp đặt
- Khung Ø65mm, mở bốn lỗ lắp Ø6mm trên chu vi Ø47,1mm và sử dụng bu lông để siết chặt chúng
- Cố định trên giá đỡ để giữ cho toàn bộ thiết bị ở vị trí tốt nhất, đảm bảo độ chính xác của dữ liệu tốc độ gió.
- Kết nối dễ sử dụng và có thể chịu được áp lực lớn hơn.
Lưu ý
1. Người dùng không được tự ý tháo lắp, đảm bảo tránh chạm vào lõi cảm biến, để không gây hư hỏng cho sản phẩm.
2. Cố gắng tránh xa thiết bị gây nhiễu công suất cao để không gây ra phép đo không chính xác, chẳng hạn như biến tần, động cơ, v.v.,
Nguồn điện phải được ngắt khi lắp đặt hoặc tháo rời thiết bị, nước xâm nhập vào thiết bị có thể gây ra những thay đổi, sai số, có thể dẫn đến hư hỏng thiết bị.
3. Ngăn không cho thuốc thử hóa học, dầu, bụi, v.v. xâm nhập trực tiếp vào cảm biến và không để cảm biến tiếp xúc với môi trường ngưng tụ và nhiệt độ khắc nghiệt
Sử dụng lâu dài, ngăn chặn nghiêm ngặt tác động của nhiệt và lạnh.
Giao thức truyền thông
Giao thức | Baudrate | Data bits | Stop bits | Parity |
RS485 (Modbus RTU) | 2400bps/4800bps/9600bps. (Mặc định sẽ là 9600bps) | 8 | 1 | None |
Bảng thanh ghi
Địa chỉ thanh ghi | Địa chỉ PLC | Mô tả | Trạng thái | Phạm vi |
0000H | 40001 | Tốc độ gió (m/s) | Chỉ đọc | Dữ liệu gấp 10 lần giá trị thực tế |
0100H | 40257 | Địa chỉ thiết bị | Đọc/Ghi | 1 - 255 (Mặc định: 1) |
0101H | 40258 | Tốc độ truyền (Baudrate) | Chỉ đọc | 2400bps / 4800bps / 9600bps (Mặc định: 9600bps) |
Tài liệu sản phẩm
Video hướng dẫn sử dụng sản phẩm
