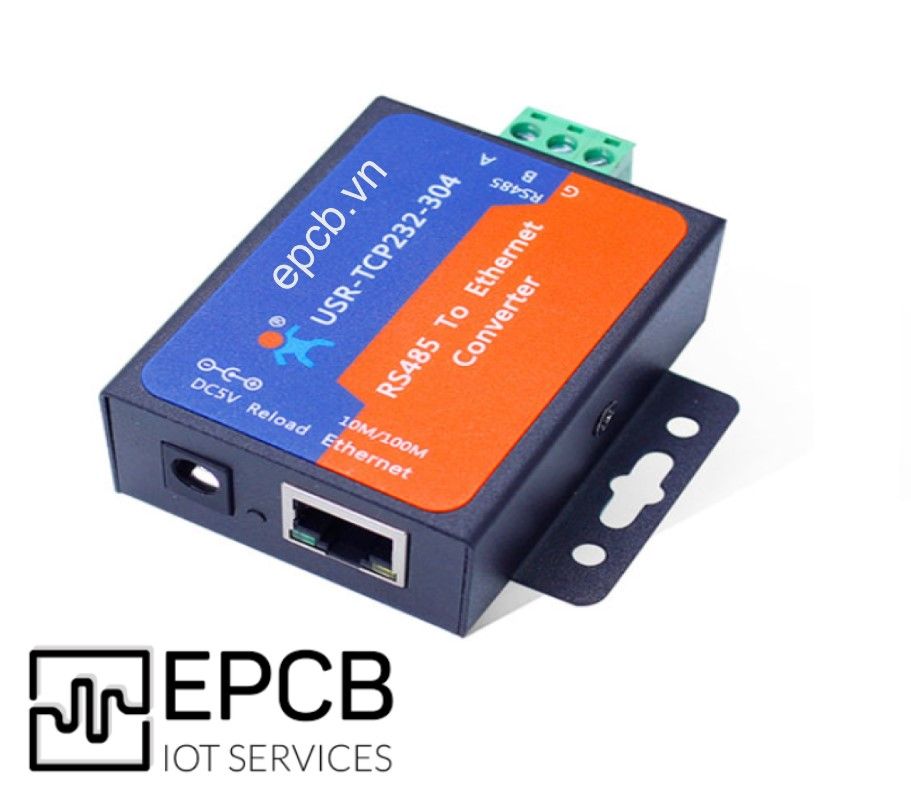

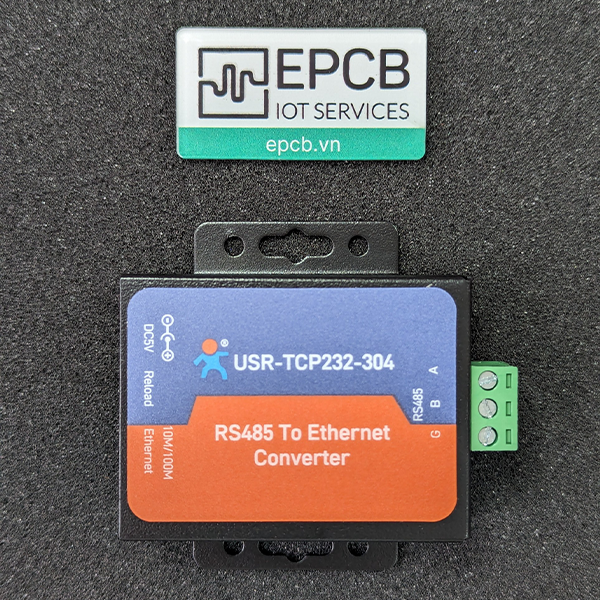

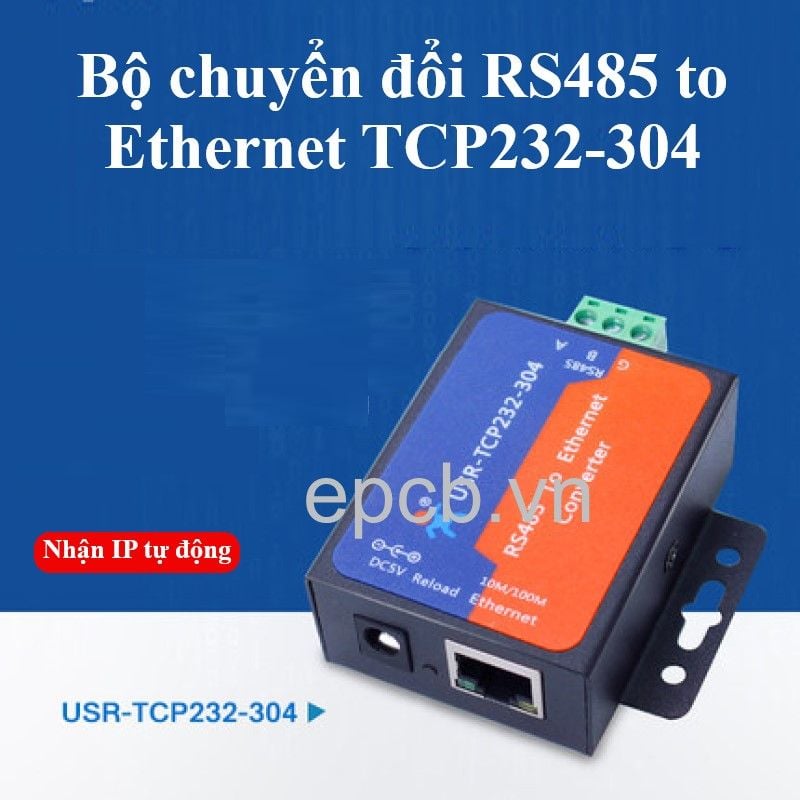

Bộ chuyển đổi RS485 sang Ethernet USR-TCP232-304 là máy chủ nối tiếp RS485 to Ethernet, một thiết bị máy chủ nối tiếp có chi phí thấp, Chức năng là chuyển đổi dữ liệu tín hiệu RS485 sang Ethernet và ngược lại. USR-TCP232-304 được tích hợp giao thức TCP / IP, Người dùng có thể cấu hình để giao tiếp mạng thiết bị.
Bộ chuyển đổi RS485 sang Ethernet USR-TCP232-304 & Cảm biến nhiệt ẩm ES35-SW
Các tính năng của Bộ chuyển đổi RS485 sang Ethernet USR-TCP232-304:
- Hỗ trợ chức năng DNS
- Hỗ trợ DHCP, tự động lấy địa chỉ IP và truy vấn địa chỉ IP thông qua giao thức Serial
- Cấu hình thông số thông qua web
- Nâng cấp firmware thông qua mạng
- Tự động MDI/MDIX, RJ45 Port với tốc độ 10/100 Mbps
- Tốc độ truyền của Serial Port từ 600 bps tới 230.4 kbps
- Chế độ làm việc: TCP Server, TCP Client, UDP Client, UDP Server, HTTPD Client
- Chế độ khôi phục mặc định (Restore factory default)
- Địa chỉ MAC toàn cầu được mua từ IEEE, người dùng có thể xác định địa chỉ MAC
- Hỗ trợ cổng nối tiếp ảo và cung cấp phần mềm USR-VCOM
- Trong chế độ TCP Server, số lượng Client từ 1-16, mặc định là 4
- Hoạt động trong mạng LAN (local) và còn có thể hoạt động trong Internet (mạng ngoài)
- Hỗ trợ tùy chỉnh
Thông số kỹ thuật:
Nguồn cấp | 5 – 7VDC |
Tốc độ truyền | 600 ~ 230k (bps) |
Giao thức mạng | IP, TCP, UDP, DHCP, DNS, HTTP, ARP, ICMP, IPV4 |
Phương thức truyền | TCP Server/TCP Client/UDP Server/UDP Client |
Số lượng kết nối TCP tối đa | Hỗ trợ lên đến 16 kết nối TCP |
Nhiệt độ hoạt động | -25oC ~ 75oC |
Kích thước | 71*60*25mm (L*W*H) |
HTTP Client | Hỗ trợ (Get/Post) |
Phương pháp cấu hình IP | IP tĩnh, DHCP |
Cấu hình người dùng | Cấu hình phần mềm, Cấu hình Web, Lệnh AT |
Sơ đồ cấu trúc chức năng:
Chế độ hoạt động:
Chế độ TCP Sever
- Máy chủ nối tiếp giám sát cổng đã cài đặt và chờ máy khách TCP kết nối
- Dữ liệu được gửi bởi thiết bị nối tiếp sẽ được truyền qua máy chủ nối tiếp đến tất cả các máy khách được kết nối
Chế độ TCP Client
- Máy chủ nối tiếp khởi tạo liên kết TCP đến địa chỉ IP đã đặt. Nếu kết nối không thành công, máy chủ nối tiếp sẽ thử lại cho đến khi thành công.
- Nếu kết nối thành công máy chủ có thể truyền dữ liệu với thiết bị nối tiếp theo cả hai hướng.
Chế độ UDP
- Máy chủ nối tiếp gửi dữ liệu của thiết bị nối tiếp tiếp UDP đến thiết bị mạng IP được chỉ định.
- Máy chủ giám sát và gửi tất cả các dữ liệu đã nhận đến thiết bị nối tiếp
Chế độ HTTPD Client
- Hỗ trợ phương thức HTTPD (GET/POST) dữ liệu cổng nối tiếp để gửi đến máy chủ được chỉ định.
Ứng dụng trong nhiều lĩnh vực công nghiệp
Giúp dễ dàng xây dựng giám sát thiết bị từ xa thông qua Ethernet trong nhiều lĩnh vực

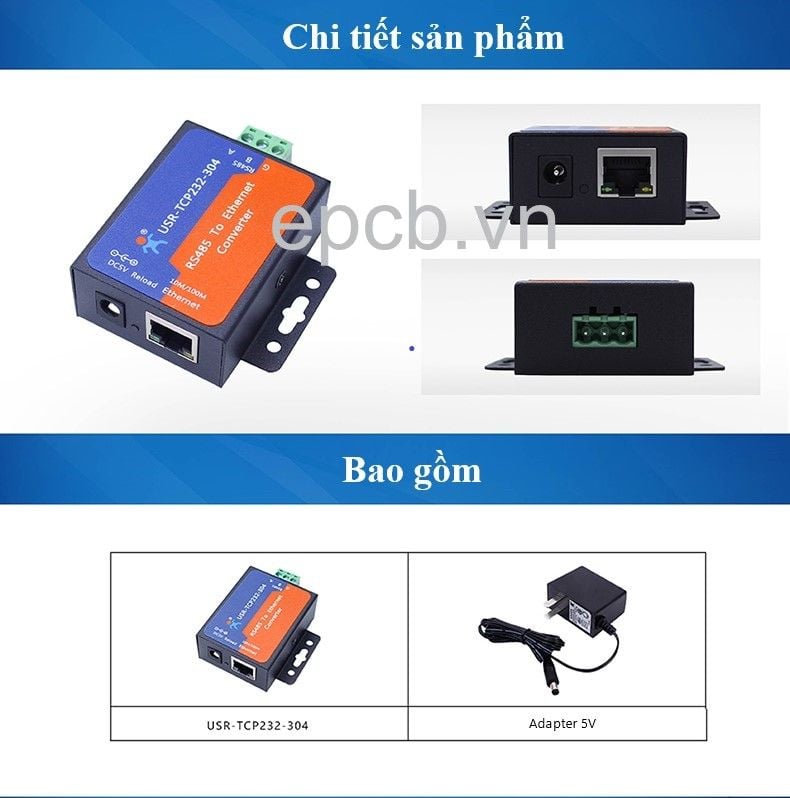

Chi tiết sản phẩm
Link tài liệu sản phẩm: Bộ chuyển đổi RS485 sang Ethernet USR-TCP-304
