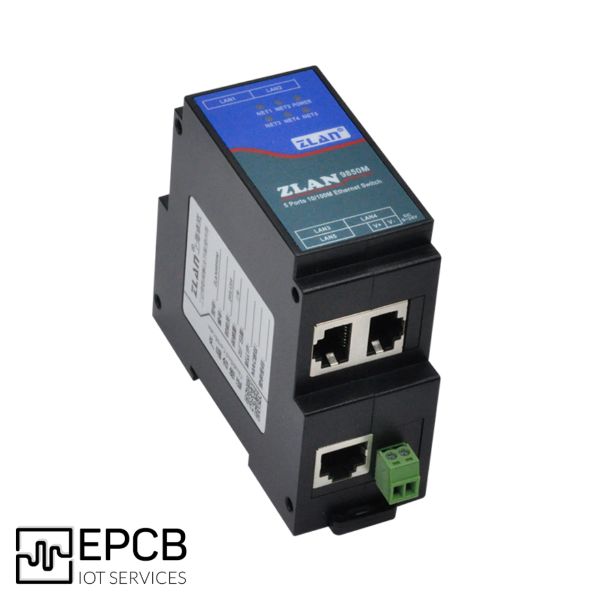

ZLAN9850M là switch chuyển mạch công nghiệp có 5 cổng ethernet với tốc độ 10/100Mbps. 9850M có thể lắp đặt trên Dinrail. Nó nhỏ gọn và sử dụng nguồn cấp điện qua terminal block, hỗ trợ đầu vào điện áp rộng từ 9 đến 24V.
Thiết bị có thể dùng ngay mà không cần cấu hình. ZLAN9850M được dùng trong nhiều môi trường mạng khác nhau vẫn đảm bảo kết nối mạng ổn định và độ đáng tin cậy cao. Đồng thời cũng có đặc tính truyền tải tốc độ cao, có thể đáp ứng các nhu cầu khác nhau của người dùng trong việc sử dụng mạng.
9850M cho phép kết nối nhiều thiết bị cùng một lúc, Switch cũng hỗ trợ kết nối qua nhiều giao thức mạng và có tính tương thích cao. Thiết bị có nhiều đèn báo, giúp người dùng hiểu rõ trạng thái làm việc của switch và trạng thái kết nối mạng.
9850M sử dụng vỏ nhựa hợp kim chống cháy ở nhiệt độ cao. Vỏ không bị biến dạng ở 110°C, có tính chống cháy, và thiết bị tắt ngay khi tiếp xúc nguồn lửa, có thể đáp ứng yêu cầu phòng cháy chữa cháy của các khu công nghiệp. 9850M có dải nhiệt độ hoạt động cao và đạt chứng chỉ EMC.
Đặc tính:
- Sử dụng ngay không cần cấu hình, tương thích cao.
- Mỗi cổng LAN đều có đèn báo độc lập, thuận tiện cho việc xác định và khắc phục sự cố.
- Hỗ trợ tự động đảo ngược MDI/MDIX và tự giao tiếp duplex/rate.

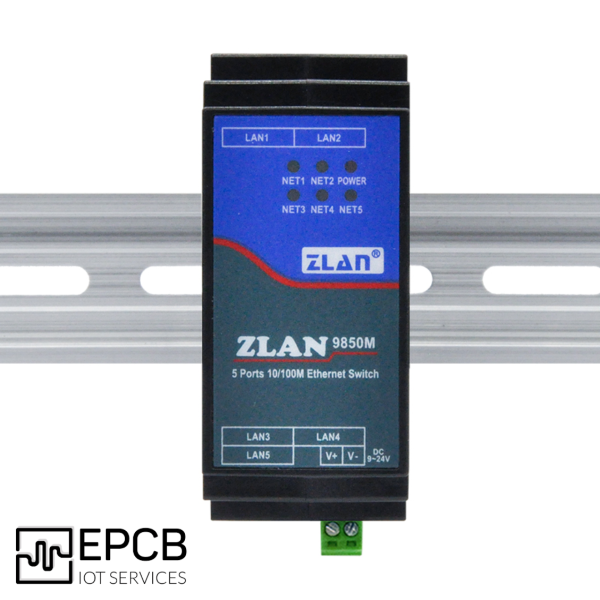

- Có thể lắp đặt trên Dinrail, phù hợp cho việc lắp đặt trong môi trường công nghiệp.
- Đầu vào điện áp rộng từ 9 đến 24V.
Ứng dụng:
- Kết nối đa dạng các thiết bị mạng. Kết nối các thiết bị mạng khác nhau có giao tiếp song phương và chia sẻ tài nguyên
- Mở rộng khoảng cách truyền của mạng thông qua các relay
- Mở rộng số lượng thiết bị kết nối mạng.
- Lắp đặt trong các dự án về năng lượng mặt trời, tự động hóa nhà máy, nông nghiệp, xây dựng cơ sở hạ tầng, cảng biển, giao thông vận tải.
Thông số kỹ thuật:
Chuẩn giao thức | IEEE802.3、 IEEE802.3u、 IEEE802.3x |
Socket | 5 cổng RJ45 (Auto MDI/MDIX) |
baud rate | Auto 10/100Mbps |
Địa chỉ MAC | 1K |
Bộ nhớ đệm | 448K |
Nguồn | 9~24V DC |
Công suất tiêu thụ | 24V@30MA（0.72W） |
Nhiệt độ hoạt động | -45℃~+85℃ |
Độ ẩm hoạt động | <95%RH |
Giao thức truyền | 100Base-TX: 5 loại (UTP) |
Kích thước | 37.6L*83.6W*89.2Hmm |

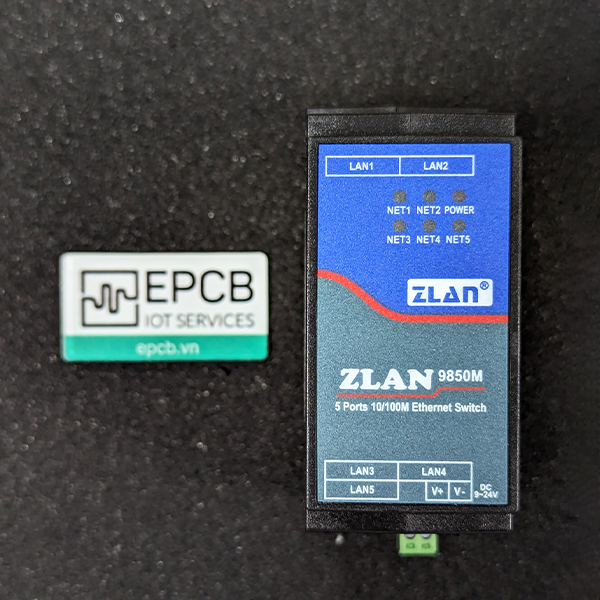

Mô tả phần cứng và kích thước:
V+, V- | 9~24V DC |
LAN1~LAN5 | Cổng LAN1 đến LAN5 |
NET1~NET5 | Đèn báo của cổng LAN1 đến LAN5:
|
POWER | Đèn báo nguồn: khi được cấp điện đèn sáng màu đỏ liên tục. |
Sơ đồ kết nối cơ bản:
