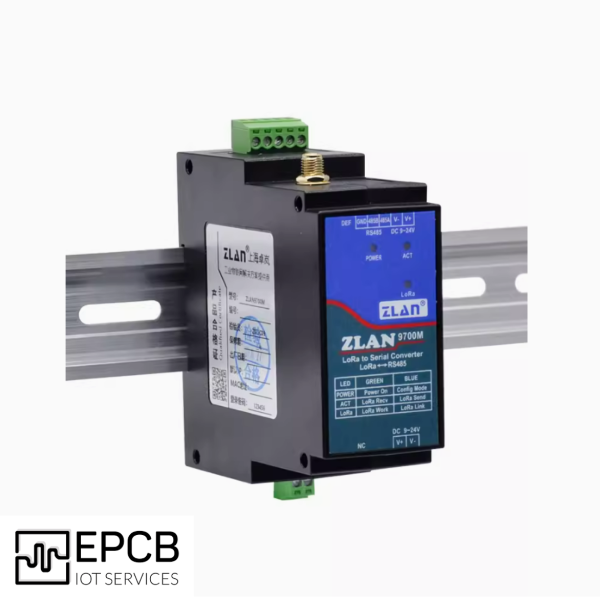

LAN9700M sử dụng chip SX1287 và công nghệ điều chế động LoRa™ của SEMTECH để đạt được độ nhạy thu -140dBm và công suất phát +20dBm. Khoảng cách truyền trong môi trương ít vật cản là 8km, và tiêu thụ điện năng thấp, chống nhiễu.
Đặc tính:
- Khoảng cách truyền xa, có hiệu suất cao và ổn định. Khoảng cách truyền từ 6km đến 8km trong môi trường ít vật cản.
- Hỗ trợ kết nối: RS485.
- Nguồn cấp điện từ 9 đến 24V.
- Mạng lưới LoRa linh hoạt: có thể thực hiện kết nối điểm-điểm hoặc điểm-đa điểm, có hoặc không có nút trung tâm; kết nối dạng sao, dạng lưới, dạng bus và các chế độ khác.
- LED báo trạng thái truyền LoRa và trạng thái hoạt động của thiết bị.
Ứng dụng:
- Điện tử, thiết bị thông minh.
- Internet vạn vật IoT, giám sát địa chất và khí hậu.
- Xây dựng, kiểm soát hệ thống an ninh.
- Hệ thống tự động hóa.
Thông số kỹ thuật:
Điện áp hoạt động | DC 9~24V |
Dòng điện tiêu thụ | 80mA@12V |
Nhiệt độ hoạt động | -40°C~85°C |
Độ ẩm hoạt động | < 95%RH |
Baud rate | 1200~115200bps, Mặc định 9600bps: phải mất 70ms để gửi và nhận |
Parity | None, Odd, Even, Mark, Space |
Thông số truyền cổng nối tiếp | Số bit 8bit, stop bit 2 |
Khoảng cách truyền Lora | Ngoài trời không có vật cản 6km~8km, trong nhà xuyên qua tối đa 5 tầng |
Dải tần số | 410MHz~525MHz |
Kênh radio | 115 |
Độ nhạy thu | -140dbm |
Công suất phát | 20dbm |
Kích thước: | 37,6mm(L)*83,6mm(W)*89,2mm(H) |
Kích thước:
Mô hình hệ thống cơ bản:
