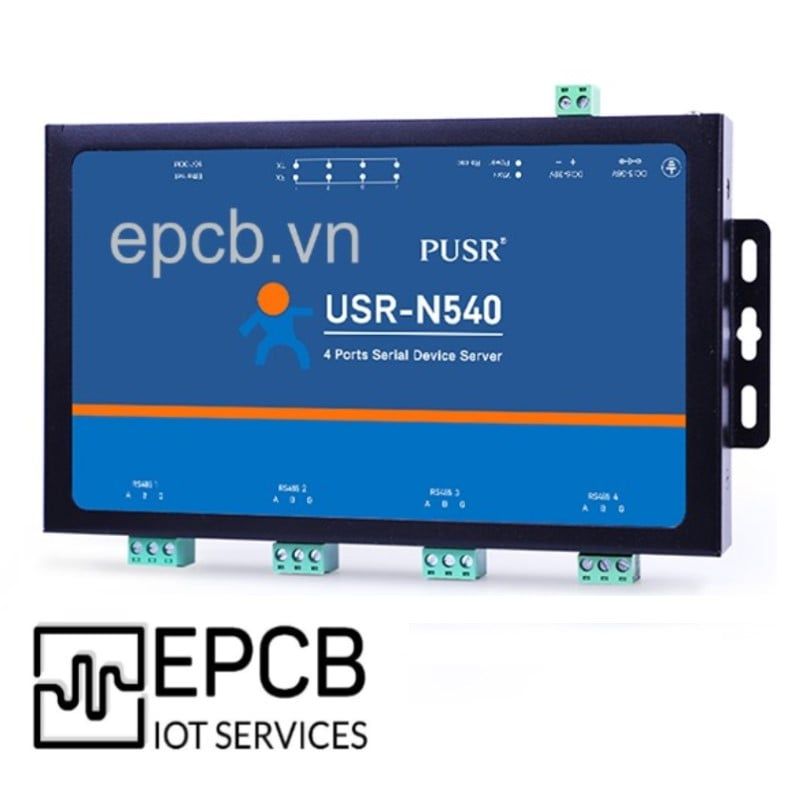

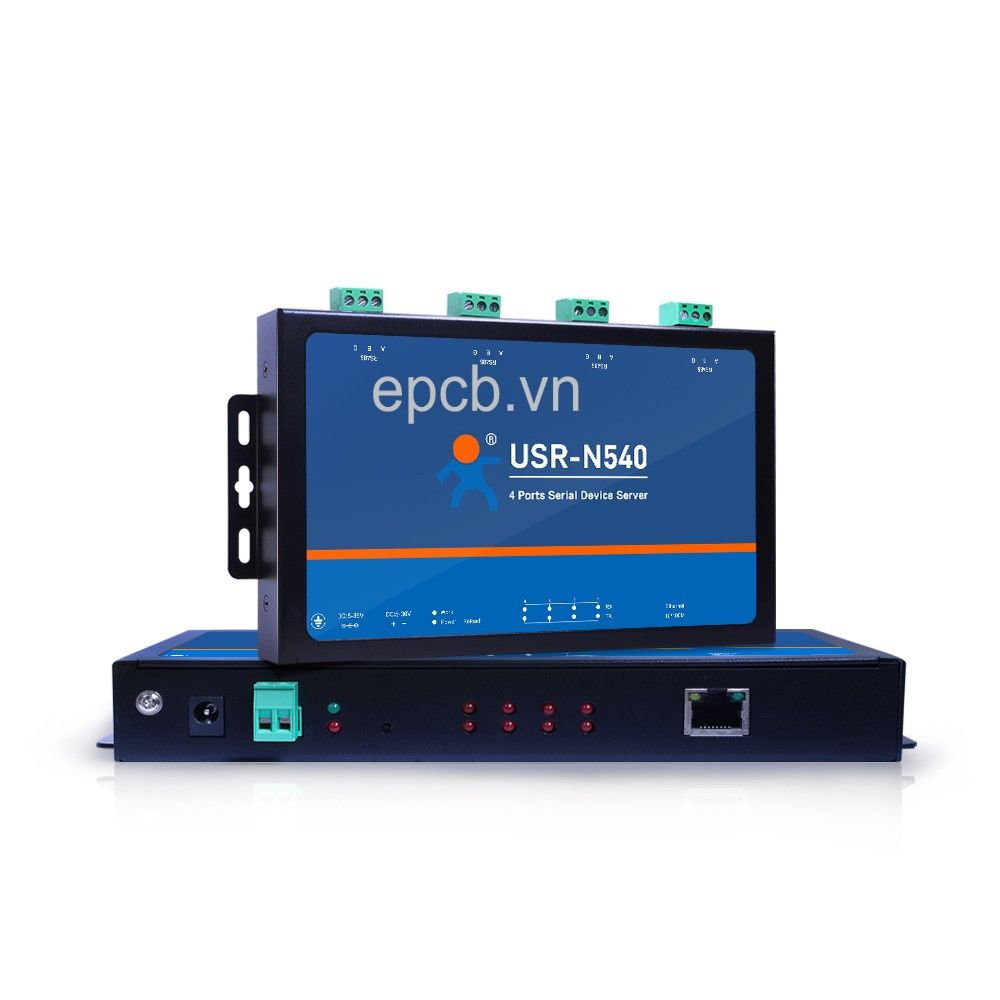

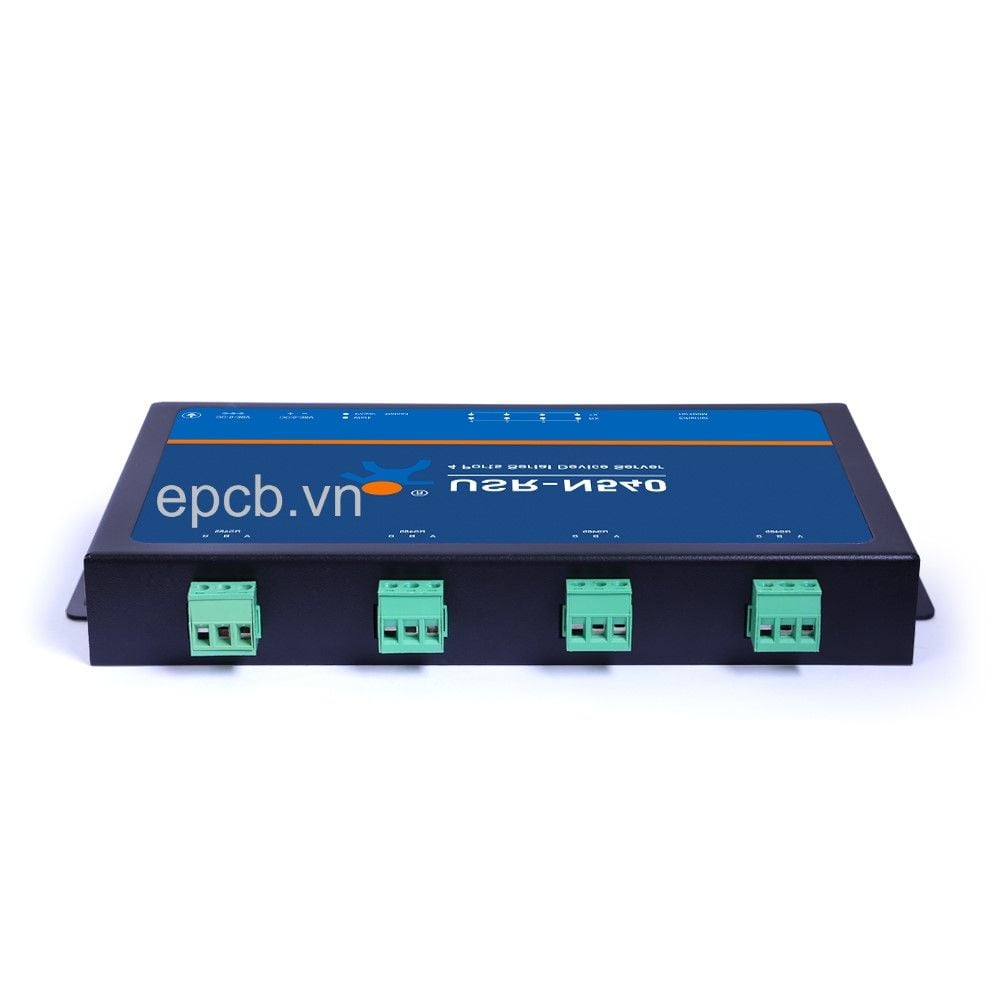

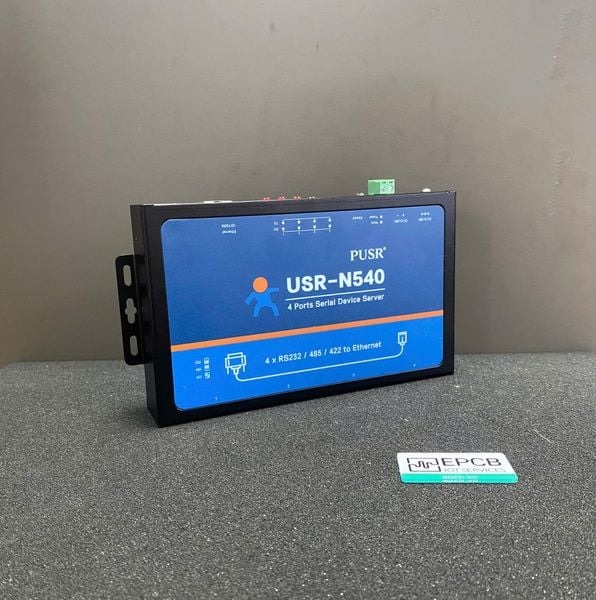

Bộ chuyển đổi 4 cổng RS485/232 sang Ethernet USR-N540 là một sản phẩm thiết bị mạng được thiết kế để chuyển đổi dữ liệu từ truyền thông RS485/RS232 thành truyền thông Ethernet.
- Bộ chuyển đổi này cho phép kết nối và quản lý các thiết bị sử dụng giao diện RS485 hoặc RS232 thông qua mạng Ethernet.
- Sản phẩm cung cấp khả năng truyền thông song song với tốc độ cao và đáng tin cậy giữa các thiết bị trong hệ thống.

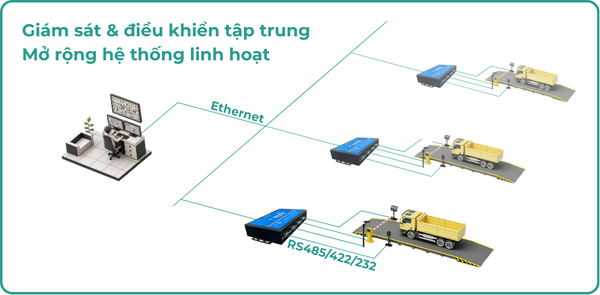

- USR-N540 cung cấp, chuyển đổi 4 cổng tín hiệu serial RS232/485 sang Ethernet TCP/IP 10/100M giúp quản lý tập trung các thiết bị có cổng giao tiếp RS232/485, chúng thường được sử dụng trong các trung tâm dữ liệu, các trạm cân, bệnh viện, trạm điện tự động hóa …
- Thiết kế với chip CPU riêng và hệ điều hành nhúng, giao thức TCP/IP hoàn chỉnh, truyền dữ liệu trong suốt giữa RS232/485 và Ethernet cho phép các thiết bị nối tiếp RS232/485/422 kết nối tới mạng TCP/IP ngay tức thì.
- Thiết kế chuẩn công nghiệp, với khả năng chống sét, chống nhiễu điện từ, cách ly quang điện, khoảng nhiệt độ làm việc và điện áp hoạt động rộng.
- Dễ dàng tương thích và kết nối tới các thiết bị nối tiếp cổng RS232/485/422
Trong trường hợp quý khách cần tìm các thiết bị chuyển đổi RS485 sang Ethernet khác quý khách vui lòng liên hệ:
- Hotline/Zalo: 0367 939 867
- Email: epcbtech@gmail.com
Đội ngũ kỹ thuật của EPCB sẽ tư vấn và mua hàng phù hợp với nhu cầu sử dụng của quý khách.
Tính năng
- Auto-MDI/MDIX, cổng RJ45 với tốc độ 10/100Mbps
- Máy chủ TCP, máy khách TCP, máy khách UDP, máy chủ UDP và chế độ làm việc của máy khách Https
- Bốn cổng có thể hoạt động độc lập cùng một lúc
- Có thể phân biệt cổng nối tiếp nào với thiết bị thông qua số cổng
- Cung cấp USR-VCOM phần mềm tương ứng
- Tốc độ truyền nối tiếp từ 600bps đến 230.4K bps
- Hỗ trợ DNS và DHCP
- Hỗ trợ lập trình TCP/IP PC như VB,C + +,Delphi,Android và IOS
- Hỗ trợ nâng cấp phần mềm qua mạng
- Hỗ trợ modbus rtu đến modbus TCP
- Hỗ trợ chức năng phát sóng UDP

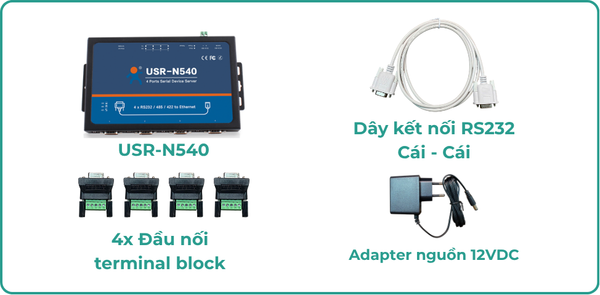

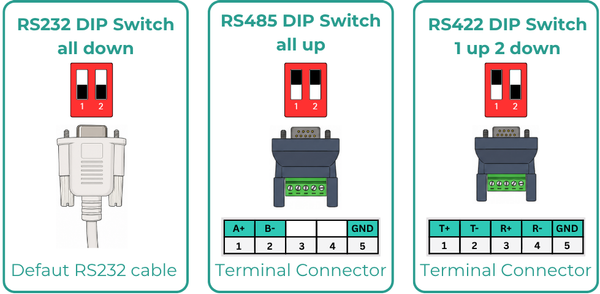

- Bốn cổng nối tiếp; mỗi cổng nối tiếp có thể hoạt động như RS232, RS485 hoặc RS422; DB9 cái; cung cấp Bộ chuyển đổi RS485/RS422
- Đèn báo giao tiếp Serial bốn kênh: TX/RX
- Nút tải lại, một phím để khôi phục cài đặt mặc định
- RJ45 có đèn báo liên kết/dữ liệu, máy biến áp cách ly tích hợp và cách ly điện từ 2 KV
Thông số kỹ thuật
Thông tin hệ thống | |
Bộ xử lý | Cortex-M4 |
Tần số cơ bản | 120MHz |
Đèn Flash | 512K Byte |
Ethernet | |
Số cổng | 1 |
Giao diện chuẩn | RJ45 8 chân |
Bảo vệ | Cách ly điện từ 2 kV, chặn cách điện vỏ |
Giao thức mạng | IP,TCP,UDP,DHCP,DNS, HTTPs, ARP,ICMP, ổ cắm web, máy khách |
Serial | |
Số cổng | 4 (mỗi cổng có thể hoạt động như RS-232,RS-485 và RS-422, có thể hoạt động cùng một lúc) |
Giao diện chuẩn | RS-232: Loại pin DB9, RS-485: 2 dây (A +,B-), RS-422 (A,B,Y,Z) |
Bit dữ liệu | 5,6,7,8 |
Bit dừng | 1,2 |
Kiểm tra bit | Không |
Tốc độ truyền | 600bps ~ 230.4Kbps |
Bảo vệ | RS-485: Chống tĩnh điện 2kv, chống sét |
Điện trở kéo lên và kéo xuống RS-485 | 2.2 K & omega; |
Thông số cơ bản | |

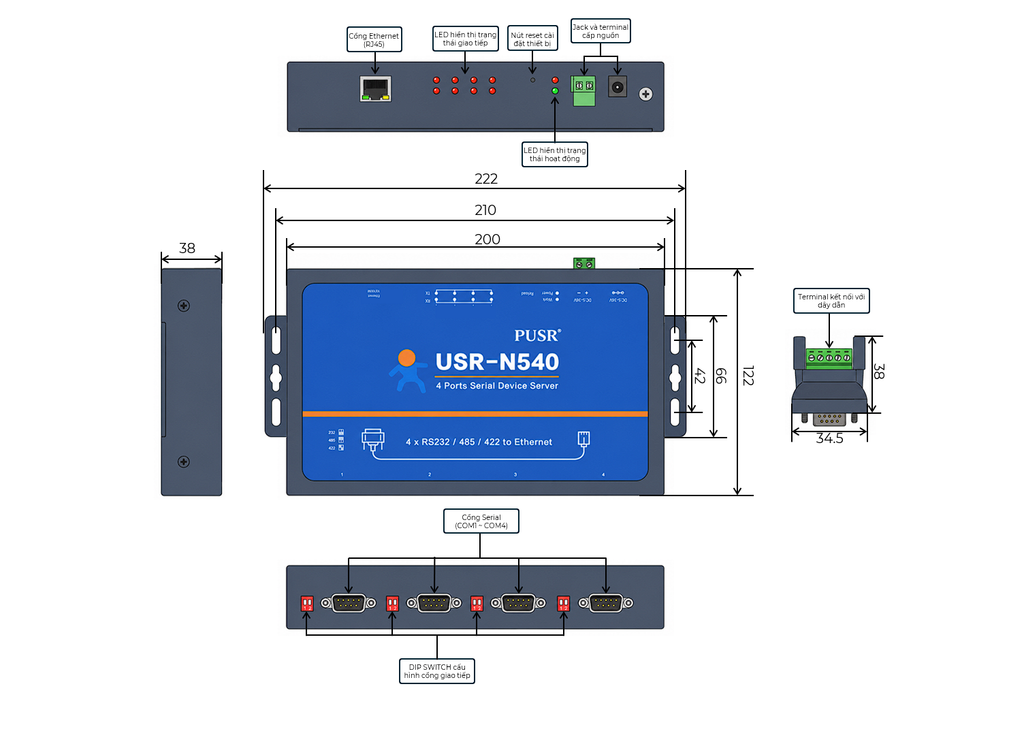

Kích thước | 222x122x29mm (bao gồm cả vỏ và thiết bị đầu cuối) |
Nhiệt độ hoạt động. | -40 ~ 85 & độ C (công nghiệp) |
Nhiệt độ lưu trữ. | -40 ~ 85 & độ C, 5 ~ 95% RH (không ngưng tụ) |
Điện áp đầu vào | DC: 9 ~ 36V |
Dòng điện hoạt động | 53mA @ 12V |
