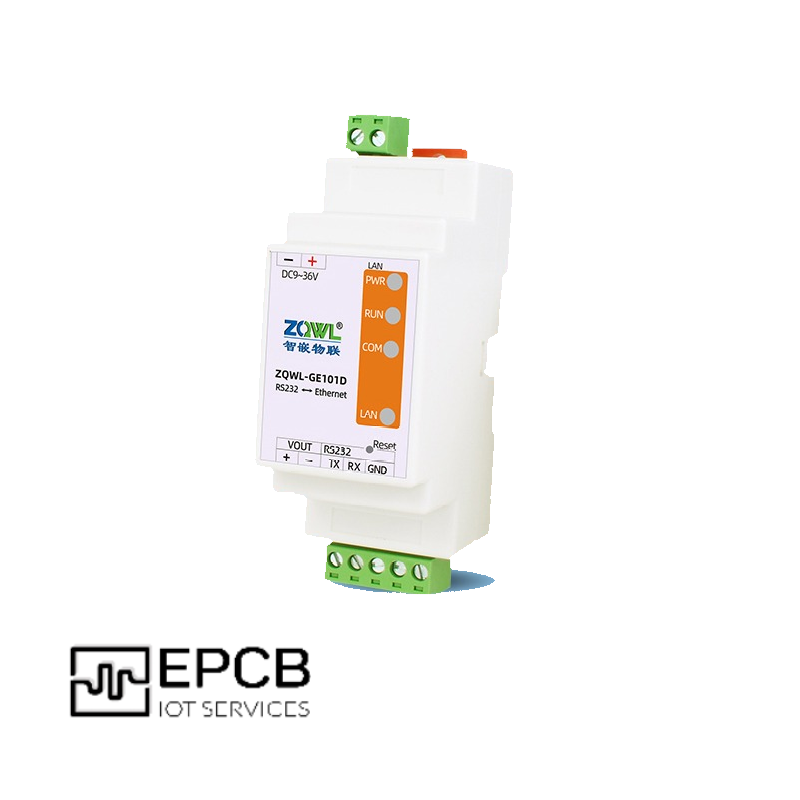

Bộ chuyển đổi RS232 sang Ethernet ZQWL-GE101D

  • Sản phẩm: (Pre oder) Vui lòng liên hệ 0367.939.867 để đặt hàng
Tiêu đề
  • Liên hệ

ZQWL-GE101D hiệu quả về chi phí, tích hợp 1 cổng mạng và 1 cổng RS232. Hỗ trợ giao thức TCP/IP cho truyền thông hai chiều từ cổng RS232 sang Ethernet, cùng chức năng chuyển đổi giao thức ModBus. Cấu hình đơn giản, dễ triển khai kết nối mạng và truy cập cloud cho thiết bị nối tiếp. Được ứng dụng rộng rãi trong giám sát phòng máy tính, nông nghiệp thông minh, giám sát môi trường, giao thông thông minh, kiểm soát cổng, tủ chuyển phát nhanh thông minh và các ngành công nghiệp khác. Hỗ trợ nhiều giao thức truyền thông như MQTT, HTTP, TCP, UDP, JSON, Web Socket, Modbus TCP/RTU master-Slave, vv.

Cac giao tiep co ban cua bo chuyen doi ZQWL-GE101D

Các giao tiếp cơ bản của ZQWL-GE101D

Hinh dang cua bo chuyen doi ZQWL-GE101D

Kiểu dáng công nghiệp, có thể lắp trên đường ray



Thông số kỹ thuật

Giao tiếp ethernet RJ45

Tốc độ 10/100M, sử dụng công nghệ MDI/MDIX

Giao tiếp RS232

Tốc độ 600~460800 bps, parity bit: none, old, even; data bit: 7 và 8; stop bit: 1, 1.5, 2

Chế độ làm việc của mạng

MQTT, HTTP client, TCP server, TCP client, UDP server, UDP client, WEB Socket

Giao tiếp Modbus

Hỗ trợ chuyển đổi giữa Modbus TCP/RTU slaves và master

Giao thức MQTT

 Mã hóa SSL

Nguồn cấp

Điện áp DC 9~36V

Tiêu thụ điện năng

25mA@12V

Nút Reset

Nhấn nhanh để Reset thiết bị, nhấn giữ 7s để khôi phục cài đặt gốc

An toàn điện

IEC 61000-4-5 Surge: nguồn điện: ± 1 KV, tín hiệu: ± 2KV

IEC 61000-4-2 ESD: tiếp điểm: ± 8KV; không khí: 15KV

IEC 61000-4-2 EFT: nguồn điện: ±4KV; tín hiệu: ± 4KV

Thông số mặc định

Địa chỉ IP: 192.168.1.253; Port : 1030; kênh TCP_A : Server; kênh TCP_B: chưa được bật

Môi trường hoạt động

Nhiệt độ: -40 ~ 85oC, độ ẩm: 5%~95%RH

Khối lượng

65 kg

Kích thước

70.8*61*25mm





Kich thuoc cua bo chuyen doi ZQWL-GE101D

Kích thước của bộ chuyển đổi ZQWL-GE101D

Tinh nang cach dien cua bo chuyen doi ZQWL-GE101D

Tính năng siêu cách điện, chống sét của bộ chuyển đổi ZQWL-GE101D



Một số tính năng nổi bật

  • Kiểu dáng công nghiệp
  • Hỗ trợ 1 kênh RS232;
  • Hỗ trợ ánh xạ Modbus
  • Hỗ trợ truy cập vào cloud
  • Hỗ trợ MQTT/HTTP/TCP SERVER/TCP CLIENT/UDP SERVER/UDP CLIENT và các chế độ khác
  • Truyền hai chiều và cổng nối tiếp ảo (các thông số cổng nối tiếp có thể được sửa đổi linh hoạt);
  • Hỗ trợ kết nối đồng thời 2 kênh mạng, mỗi kênh mạng có thể kết nối tới 24 máy khách TCP;
  • Hỗ trợ truyền dữ liệu hai chiều giữa các kênh mạng TCP_A và TCP_B;
  • Hỗ trợ mã hóa SSL;

Che do lam viec mang cua ZQWL-GE101D

Chế độ làm việc trong mạng của ZQWL-GE101D

hai kenh TCP_A va TCP_B cua ZQWL-GE101D

ZQWL-GE101D hỗ trợ hai kênh mạng TCP_A và TCP_B độc lập

Chuc nang chuyen dinh dang Modbus thanh cac dinh dang khac cua ZQWL-GE101D

Chức năng chuyển định dạng từ Modbus thành các định dạng khác của ZQWL-GE101D



Các tài liệu hướng dẫn

Hướng dẫn sử dụng: http://39.108.220.80/download/user/ZQWL/GE/GE101D

Công cụ cấu hình: http://39.108.220.80/download/user/ZQWL/GE/tools
