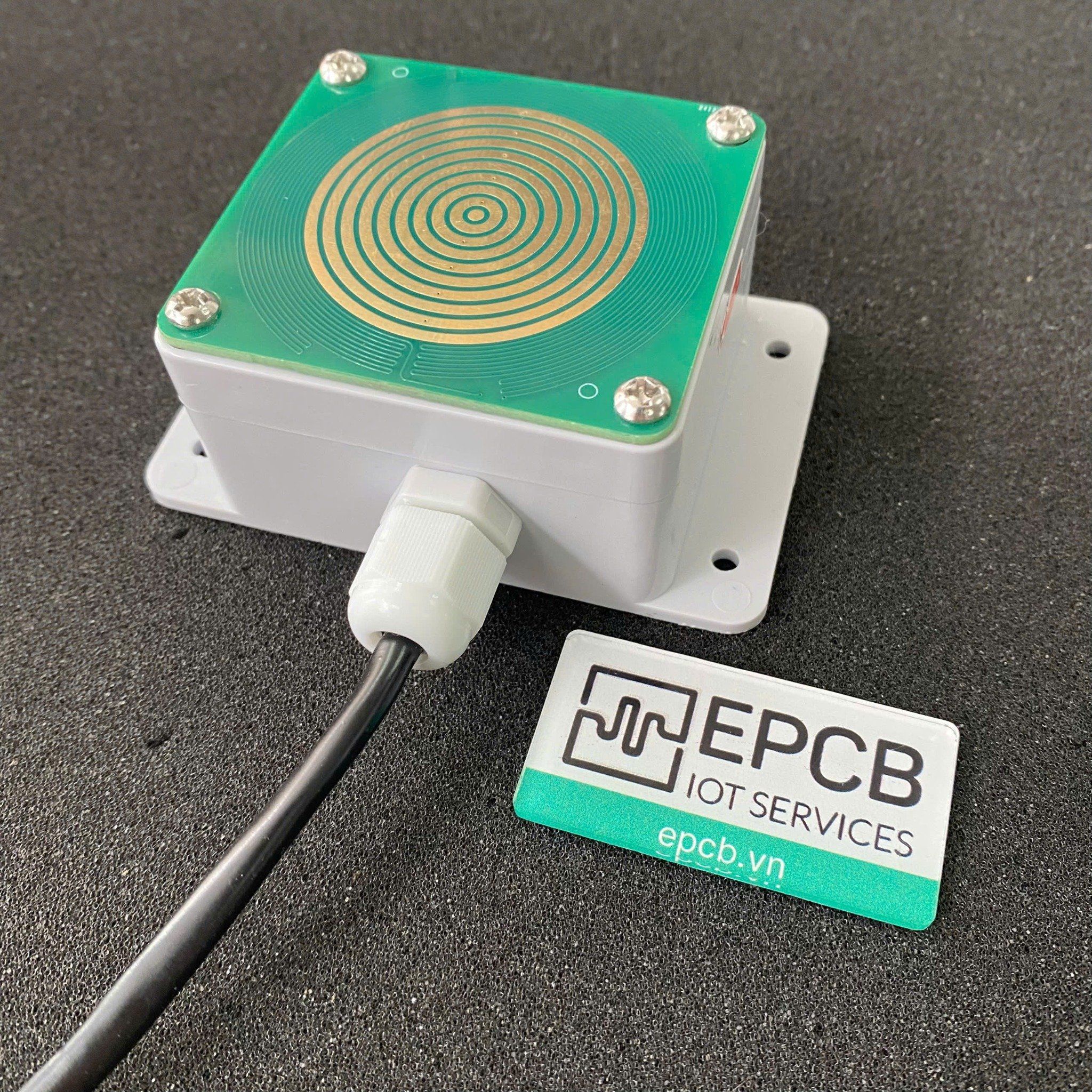

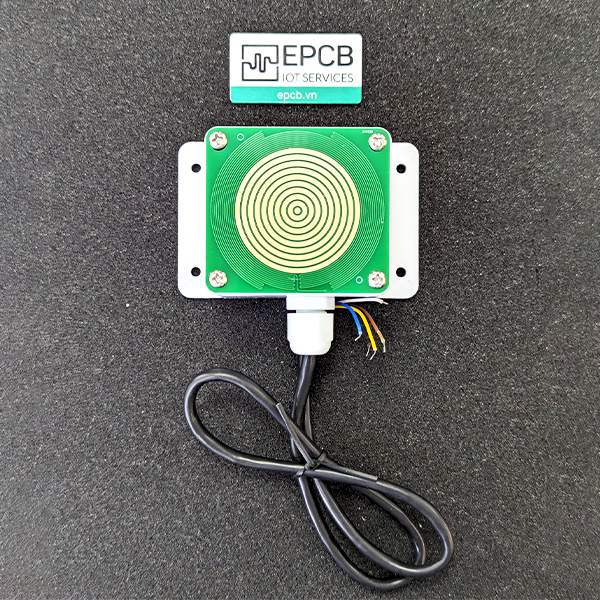

Cảm biến mưa RS485 ES-RAIN-02 là một thiết bị định tính dùng để đo ngoài môi trường có mưa hay không. Sử dụng phương pháp đo trở kháng AC, tín hiệu được chuyển đổi thành giao tiếp RS485 Modbus RTU và relay tiếp điểm NO thuận tiện cho việc giám sát và cảnh báo.
- Tích hợp ngõ ra RS485 Modbus RTU truyền được khoảng cách xa lên tới 1000 mét, dễ dàng tích hợp giám sát từ xa, hệ thống điều khiển,....
- Tích hợp thêm cổng relay đóng ngắt tiếp điểm để cảnh báo khi có mưa.
- Thiết bị đáng tin cậy, độ bền cao, cài đặt dễ dàng
Được sử dụng rộng rãi trong các bộ phận liên quan như trạm khí tượng, nuôi trồng thủy sản, ngành xây dựng....
Cảm biến đã được hỗ trợ trên ứng dụng Insight Sensor, Các bạn có thể download và sử dụng tại: Download Insight Sensor
Đọc và thay đổi thanh ghi RS485 Modbus ES-RAIN-02 sử dụng Insight Sensor
Vẽ biểu đồ và lưu trữ data logger ES-RAIN-02 sử dụng Insight Sensor
Tính năng
- Phương pháp đo trở kháng AC có thể tránh được quá trình oxy hóa và điện phân của điện cực một cách hiệu quả.
- Kết quả đo mưa xác, tỷ lệ báo động sai gần như bằng không.
- Chức năng sưởi ấm tùy chọn khi phát hiện nhiệt độ thấp.
Kích thước
Lắp đặt
Thông số kỹ thuật
Thông số | Giá trị |
Nguồn cấp | 10 ~ 30V DC |
Nhiệt độ lưu trữ | -40°C đến +80°C |
Nhiệt độ hoạt động | -40°C đến +60°C |
Địa chỉ Modbus mặc định | 0x01 |
Nhiệt độ kích hoạt sưởi | <15°C (mặc định) |
Tải tối đa ngõ ra Relay | 250VAC 1A / 30VDC 1A |
Công suất hoạt động bình thường | 0.4W |
Công suất sưởi điển hình | 3.4W |
Tín hiệu đầu ra | RS485, Relay |
Mã chức năng hỗ trợ | 03, 06 |
Nhiệt độ sưởi tối đa | 40°C (mặc định) |
Cài đặt tham số | Thiết lập bằng phần mềm |

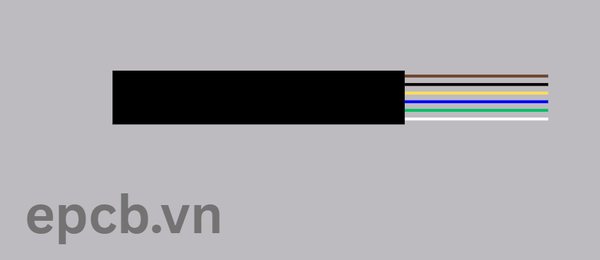

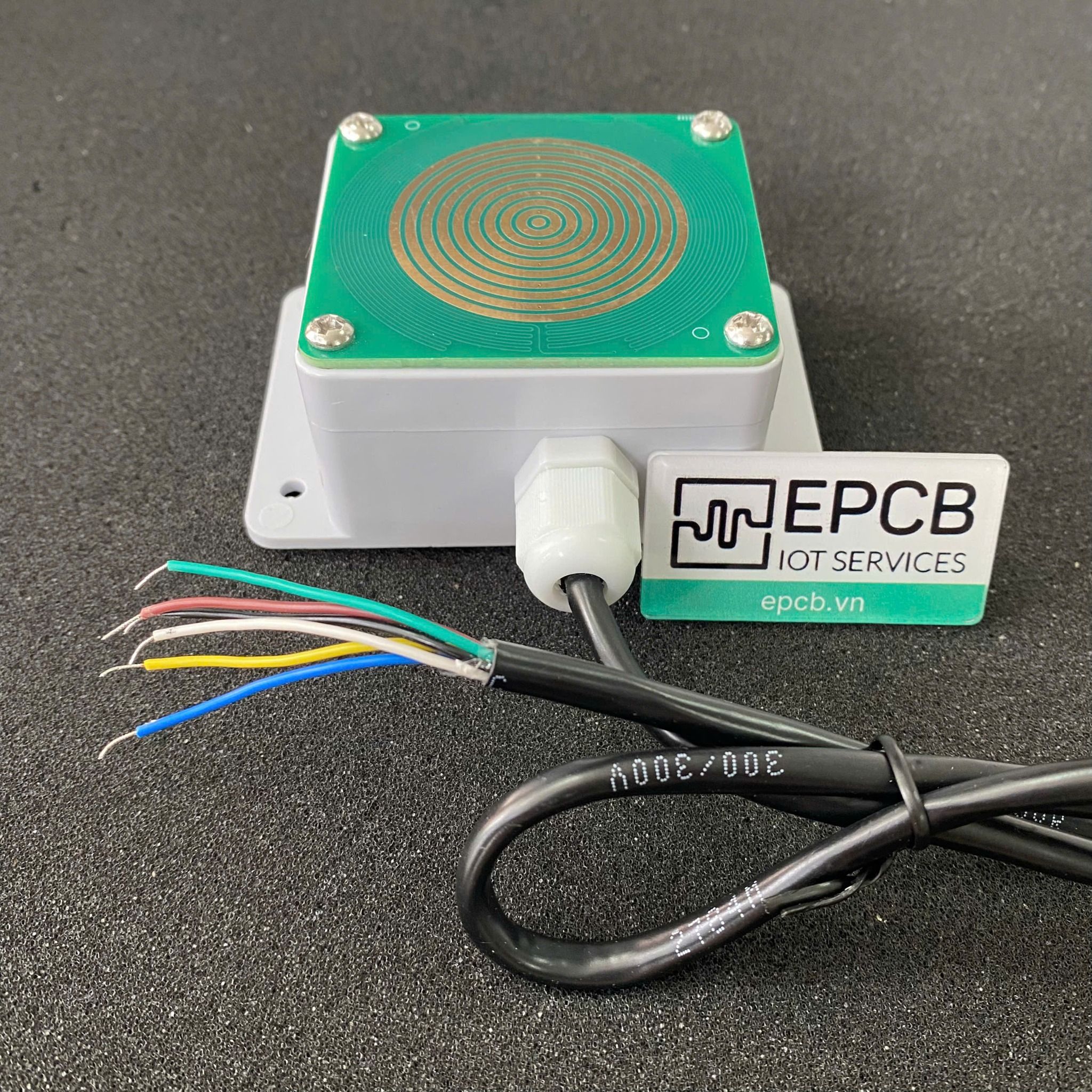

Sơ đồ nối dây:
Màu dây | Chức năng |
Nâu (Brown) | VCC |
Đen (Black) | GND |
Vàng (Yellow) | RS485 A |
Xanh dương (Blue) | RS485 B |
Xanh lá (Green) | Relay thường mở |
Trắng (White) |

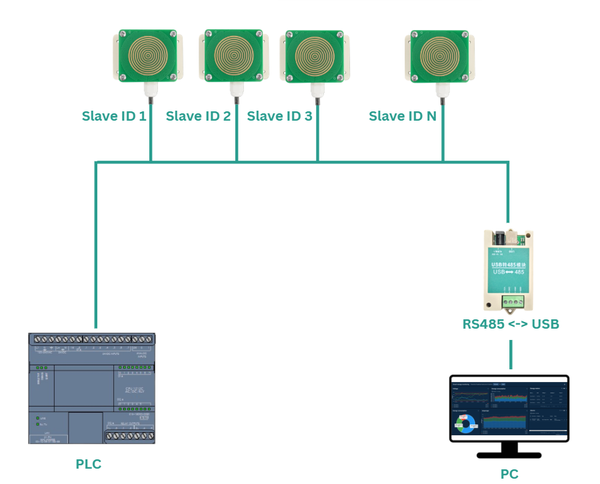

Kết nối hệ thống
Truyền thông RS485
Protocol | Baudrates | Data bits | Stop bit |
RS485 Modbus RTU | 2400bps/4800bps/9600bps có thể thay đổi, mặc định là 4800bps | 8 | 1 |
Địa chỉ thanh ghi
Địa chỉ thanh ghi | Địa chỉ PLC / Nhóm | Mô tả | Thao tác | Giá trị mặc định | Giá trị cho phép |
0000H | 40001 | Trạng thái mưa và tuyết theo thời gian thực | Chỉ đọc | 0 | 0 hoặc 1 |
0030H | 40049 | Nhiệt độ giới hạn trên để kích hoạt sưởi | Đọc / Ghi | 35°C | 0 ~ 70°C |
0031H | 40050 | Nhiệt độ giới hạn dưới để kích hoạt sưởi | Đọc / Ghi | 15°C | -30 ~ 70°C |
0032H | 40051 | Độ trễ nhiệt độ sưởi (hysteresis) | Đọc / Ghi | 5°C | 0 ~ 70°C |
0033H | 40052 | Thời gian trễ khôi phục cảnh báo | Đọc / Ghi | 1 giây | 0 ~ 60000 giây |
0034H | 40053 | Cài đặt độ nhạy phát hiện mưa/tuyết | Đọc / Ghi | 800 | 500 ~ 3500 |
Cảm biến mưa được ứng dụng rộng rãi trong nhiều lĩnh vực như trạm khí tượng để đo và cảnh báo lượng mưa, hỗ trợ dự báo thời tiết; trong các công trình xây dựng để giám sát điều kiện mưa nhằm đảm bảo tiến độ thi công và an toàn lao động; cũng như trong nông nghiệp để tự động điều chỉnh hệ thống tưới tiêu, quản lý đàn gia súc, giúp nâng cao hiệu quả sản xuất và giảm thiểu rủi ro do thời tiết bất lợi.
Tài liệu kỹ thuật
Video hướng dẫn sử dụng
