Cảm biến hướng gió ES-WS-04 thiết kế nhỏ và nhẹ, dễ dàng mang theo và lắp đặt. Lớp vỏ được thiết kế bằng vật liệu composite polycarbonate, với 2 lớp phủ điện phân và sơn phun mang lại khả năng chống ăn mòn, rỉ sét khi dùng trong thời gian dài. Tín hiệu ngõ ra RS485 Modbus RTU dễ dàng kết nối bộ điều khiển, MCU, PLC…

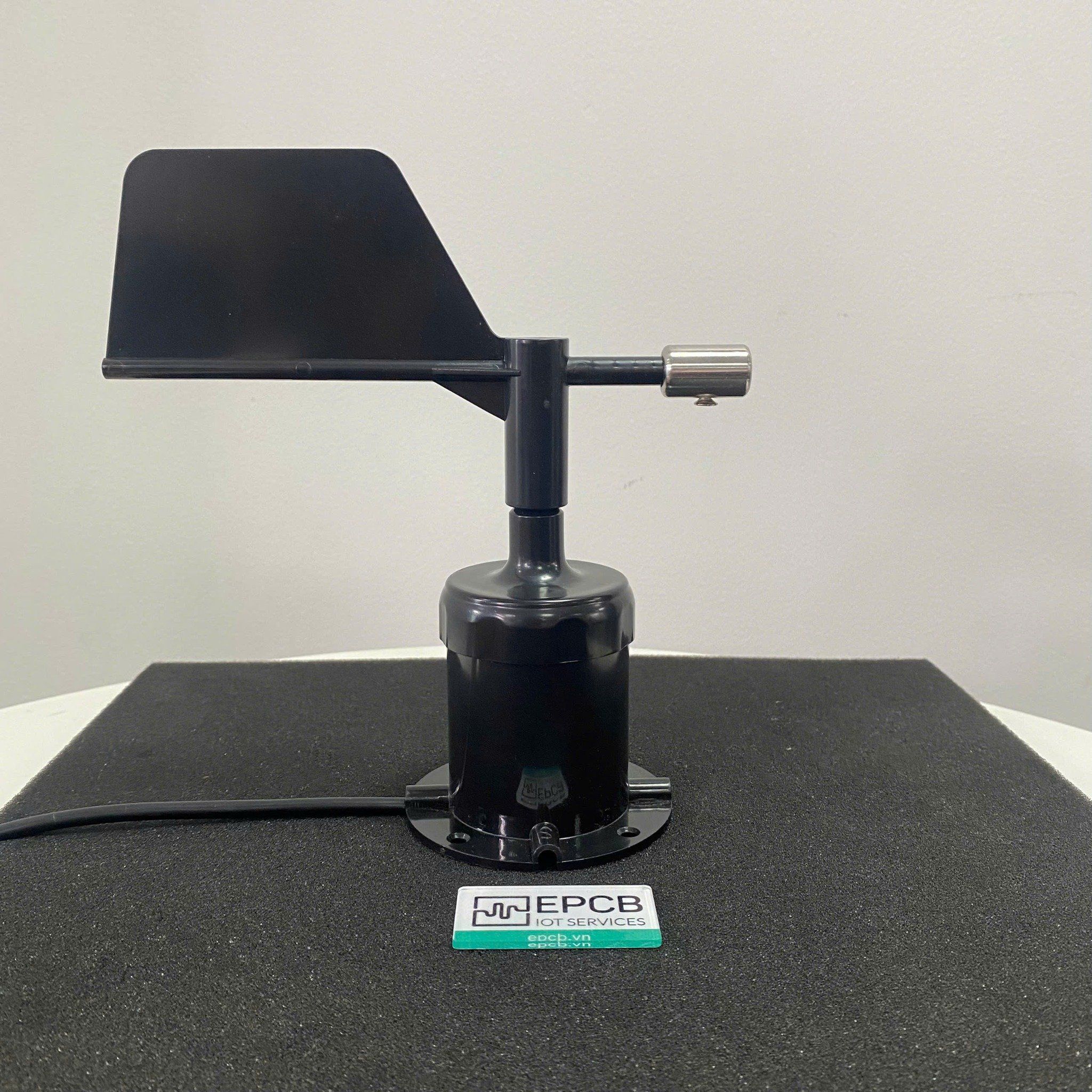

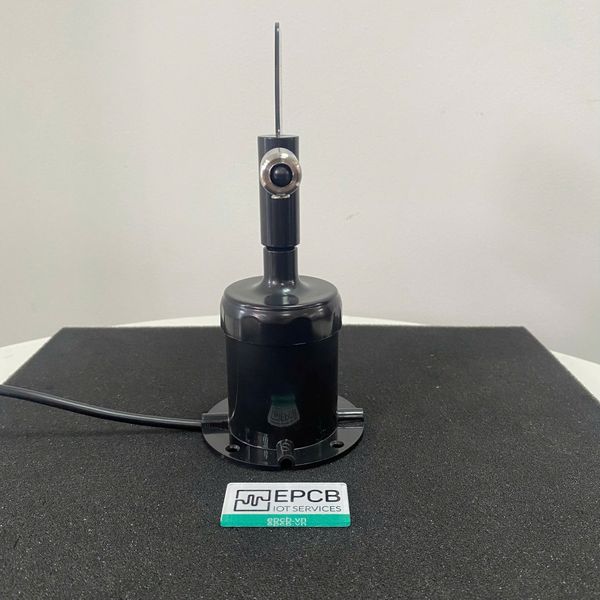

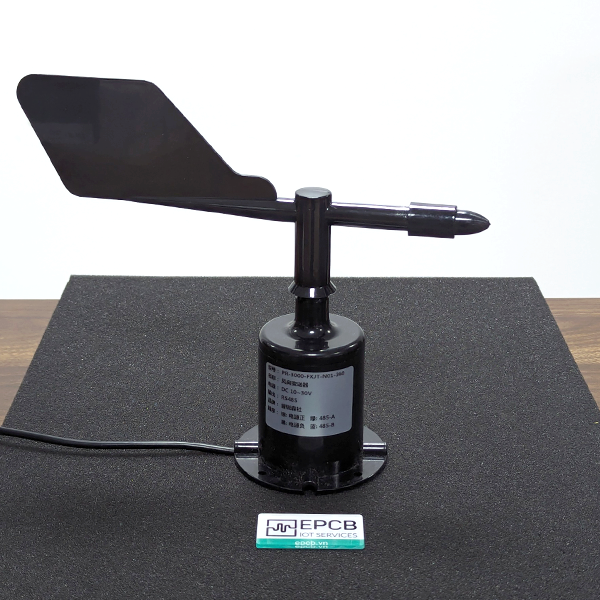

(Cảm biến hướng gió RS485 Modbus RTU ES-WS-04 vỏ Polycarbon 360 độ)
Tính năng
- Dải đo: 0~359.9°
- Bảo vệ chống nhiễu điện từ.
- Vòng bi nhập khẩu hiệu suất cao với độ kháng quay thấp, đảm bảo đo lường chính xác.
- Vỏ polycarbonate với độ bền cao, độ cứng, khả năng chống ăn mòn và không gỉ, đảm bảo tuổi thọ lâu dài.
- Cấu trúc và phân bổ trọng lượng được tối ưu hóa cho quán tính quay thấp và độ phản hồi cao.
- Giao thức truyền thông Modbus-RTU chuẩn giúp dễ dàng tích hợp vào các hệ thống khác.
Cảm biến đã được hỗ trợ trên ứng dụng Insight Sensor, Các bạn có thể download và sử dụng tại: Download Insight Sensor
Đọc và thay đổi thanh ghi RS485 Modbus ES-WS-04 sử dụng Insight Sensor
Vẽ biểu đồ và lưu trữ data logger ES-WS-04 sử dụng Insight Sensor

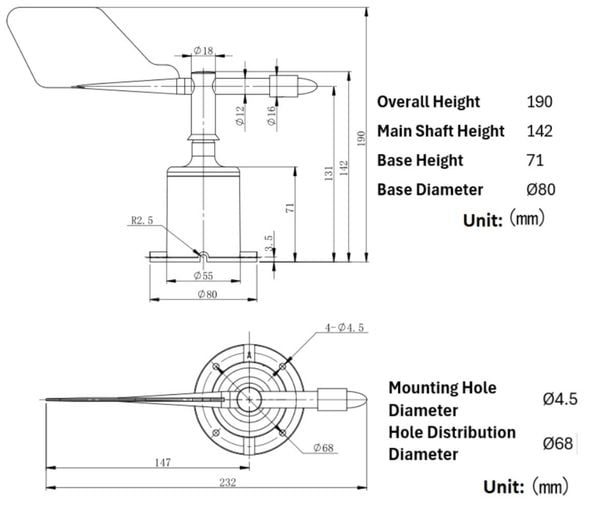

Kích thước
Thông số kỹ thuật
Thông số | Giá trị |
Nguồn cấp | 10~30V DC |
Công suất tiêu thụ | ≤0.2W |
Điều kiện hoạt động | -40°C ~ +60°C, 0%RH ~ 80%RH |
Giao thức truyền thông | RS485 (giao thức Modbus) |
Cấu hình tham số | Cấu hình qua giao diện RS485 sử dụng phần mềm cung cấp |
Dải đo | 0-359.9° |
Độ chính xác | ±1° |
Tốc độ phản hồi động | ≤0.8s |

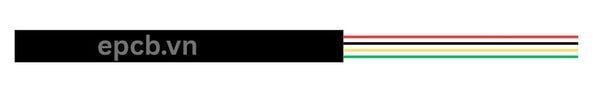

Sơ đồ dây
Màu dây | Chức năng |
Đỏ (Red) | VCC (10~30V DC) |
Đen (Black) | GND |
Vàng (Yellow ) | 485-A |
Xanh lá (Green) | 485-B |

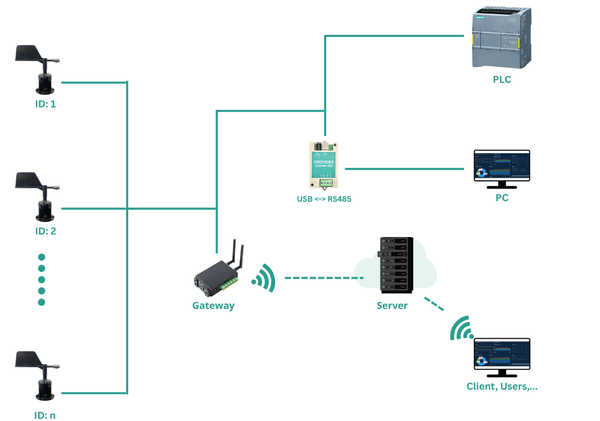

Kết nối thiết bị
Kết nối trực tiếp với các thiết bị điều khiển PLC, MCU.. thông qua chuẩn giao tiếp RS485.
Hoặc có thể kết nối với máy tính thông qua bộ chuyển đổi USB-TO-RS485, Dễ dàng cấu hình các thông số baudrate, ID và đọc thông tin của cảm biến.
Hoặc kết nối với Ethernet thông qua bộ chuyển RS485-TO-ETHERNET.

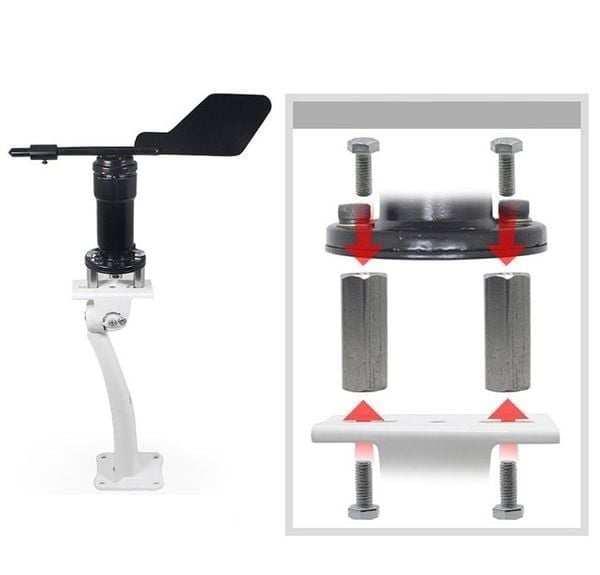

Hướng dẫn lắp đặt
- Khung Ø65mm, mở bốn lỗ lắp Ø6mm trên chu vi Ø47,1mm và sử dụng bù long để siết chặt chúng.
- Cố định trên giá đỡ để giữ cho toàn bộ thiết bị ở vị trí tốt nhất, đảm bảo độ chính xác của dữ liệu hướng gió.
- Kết nối dễ sử dụng và có thể chịu được áp lực lớn hơn.
Lưu ý
1. Người dùng không được tự ý tháo lắp các chi tiết của cảm biến, tránh chạm vào lõi cảm biến, để không gây hư hỏng cho sản phẩm.
2. Lắp đặt tránh xa thiết bị gây nhiễu công suất cao để không gây ra phép đo không chính xác, chẳng hạn như biến tần, động cơ, v.v.,
Nguồn điện phải được ngắt khi lắp đặt hoặc tháo rời thiết bị, nước xâm nhập vào thiết bị có thể gây ra những thay đổi, sai số, có thể dẫn đến hư hỏng thiết bị.
3. Ngăn không cho thuốc thử hóa học, dầu, bụi, v.v. xâm nhập trực tiếp vào cảm biến và không để cảm biến tiếp xúc với môi trường ngưng tụ và nhiệt độ khắc nghiệt
Ngăn chặn nghiêm ngặt tác động của nhiệt để sử dụng cảm biến được lâu dài.
Giao thức truyền thông
Giao thức | Baudrate | Data bits | Stop bits | Parity |
RS485 (Modbus RTU) | 2400bps/4800bps/9600bps. (Mặc định sẽ là 9600bps) | 8 | 1 | None |
Bảng thanh ghi
Địa chỉ thanh ghi | Địa chỉ PLC | Nội dung | Chức năng |
0000H | 40001 | Giá trị góc nguyên (0-359) - Dữ liệu truyền là giá trị thực | Chỉ đọc |
0100H | 40257 | Địa chỉ thiết bị | Đọc/Ghi |
0101H | 40258 | Tốc độ truyền (Baudrate) | Chỉ đọc |
Bảng chuyển đổi tương ứng của các giá trị
Giá trị đọc (0 – 7) | Giá trị đọc ( 0 - 360°) | Hướng gió tương ứng |
0 | 0° | Gió bắc |
1 | 45° | Gió đông bắc |
2 | 90° | Gió đông |
3 | 135° | Gió đông nam |
4 | 180° | Gió nam |
5 | 225° | Gió tây nam |
Tài liệu sản phẩm
Video hướng dẫn sử dụng sản phẩm
Sản phẩm cùng loại
