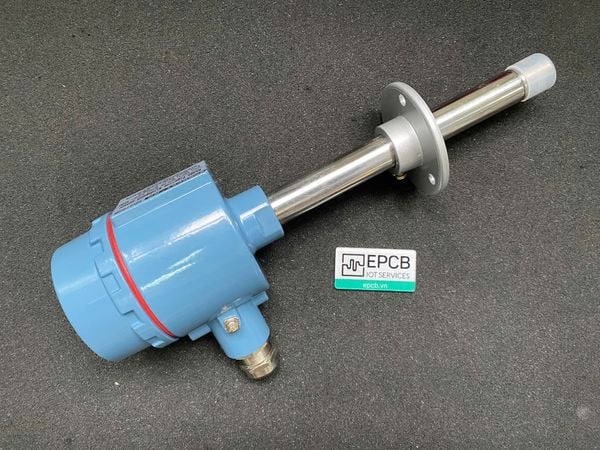

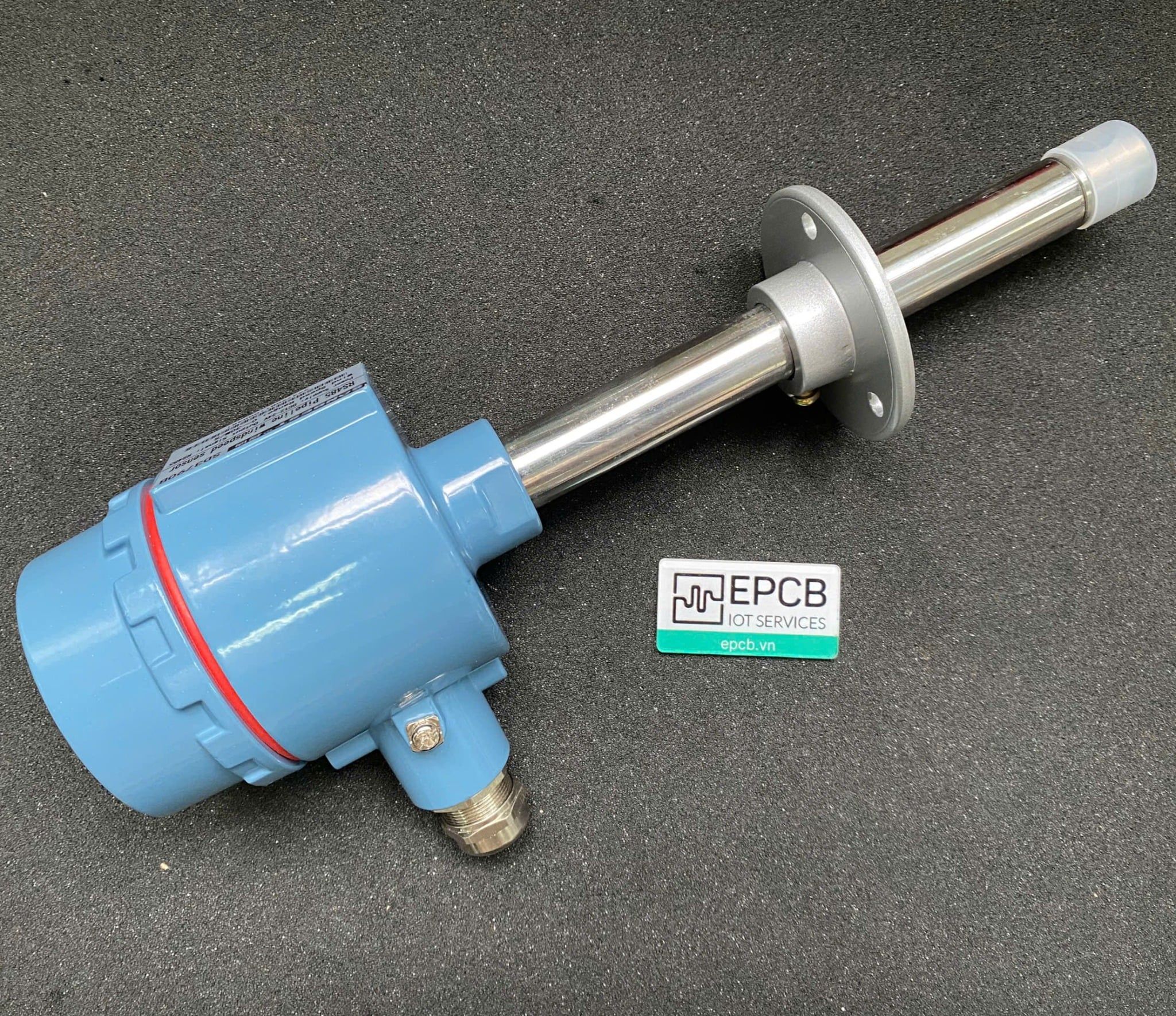

ES-WS-03 là cảm biến đo tốc độ gió được thiết kế theo tiêu chuẩn công nghiệp, cho phép dễ dàng tích hợp với PLC, DCS và các hệ thống giám sát tự động khác. Thiết bị sử dụng lõi cảm biến có độ chính xác cao kết hợp cùng các linh kiện chất lượng, mang lại khả năng đo ổn định, độ tin cậy cao và hoạt động bền bỉ trong thời gian dài.
Sản phẩm hỗ trợ đa dạng chuẩn giao tiếp và tín hiệu đầu ra như RS232, RS485, CAN, 4–20mA, DC 0–5V/0–10V, ZigBee, LoRa, Wi-Fi và GPRS, đáp ứng linh hoạt cho nhiều ứng dụng giám sát thời tiết, nhà máy công nghiệp, năng lượng tái tạo, nông nghiệp thông minh và hệ thống IoT.

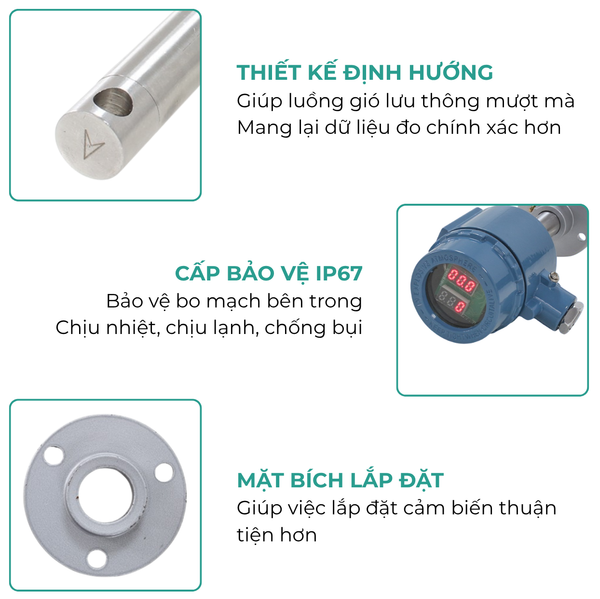

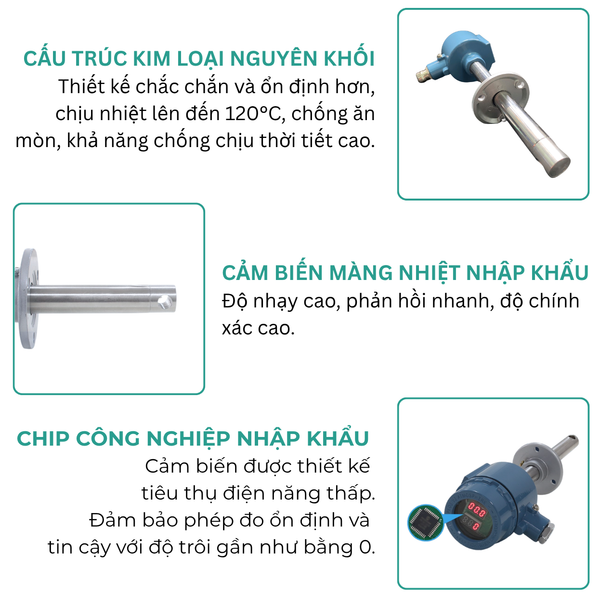

Tính năng
Thông số kỹ thuật
Thông số kỹ thuật | Giá trị |
Dải đo tốc độ gió | 0 ~ 30 m/s |
Độ chính xác tốc độ gió | ±3% |
Nguyên lý cảm biến | Cảm ứng màng nhiệt |
Giao tiếp / đầu ra | RS485 / 4–20mA / DC 0–5V / DC 0–10V |
Nguồn cấp | DC 12 ~ 24V, 1A |
Nhiệt độ hoạt động | -30 ~ 85℃ |
Độ ẩm làm việc | 5%RH ~ 90%RH |

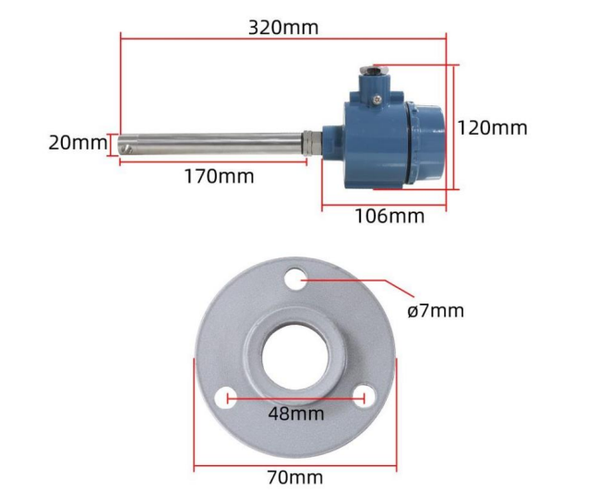

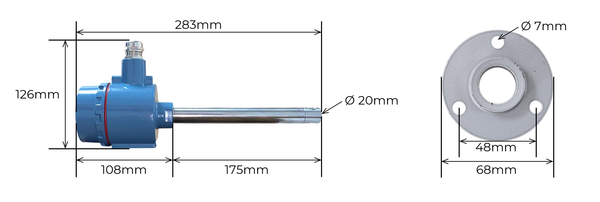

Kích thước

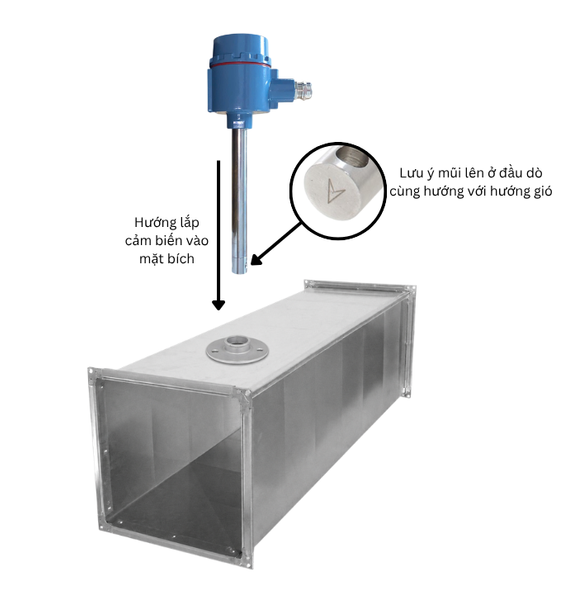

Hướng dẫn lắp đặt
Cảm biến được thiết kế chuyên dụng cho các hệ thống ống dẫn khí, lắp đặt trực tiếp thông qua kết nối mặt bích nhằm đảm bảo độ kín và độ ổn định cơ khí trong quá trình vận hành. Mũi tên định hướng bố trí tại phần đầu dò giúp xác định chính xác chiều dòng khí bên trong đường ống, hỗ trợ lắp đặt đúng kỹ thuật và nâng cao độ chính xác đo lường.
Phần hiển thị được bố trí bên ngoài đường ống, cho phép người vận hành theo dõi tức thời các thông số lưu lượng hoặc tốc độ gió với độ chính xác cao. Thiết bị hỗ trợ hiệu quả cho công tác giám sát, điều khiển và tối ưu quá trình vận hành trong các hệ thống HVAC, thông gió và dây chuyền sản xuất công nghiệp.

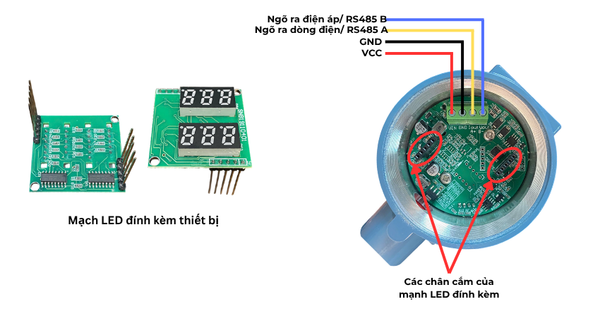

Sơ đồ kết nối
Giao thức truyền thông
Giao thức | Baudrate | Data bits | Stop bits | Parity |
RS485 (Modbus RTU) | 2400bps/4800bps/9600bps. (Mặc định sẽ là 9600bps) | 8 | 1 | None |
Bảng thanh ghi
Địa chỉ PLC | Địa chỉ Hex | Thông số | Quyền truy cập | Dải giá trị |
40001 | 00 00 | Giá trị tốc độ gió | Chỉ đọc | 0 ~ 65535 |
40101 | 00 64 | Mã model thiết bị | Đọc / Ghi | 0 ~ 65535 |
40102 | 00 65 | Tổng số điểm đo | Đọc / Ghi | 1 ~ 20 |
40103 | 00 66 | Địa chỉ truyền thông thiết bị | Đọc / Ghi | 1 ~ 249 |
40104 | 00 67 | Tốc độ truyền dữ liệu (Baudrate) | Đọc / Ghi | 0 ~ 6 |
40105 | 00 68 | Chế độ truyền thông | Đọc / Ghi | 1 ~ 4 |
40106 | 00 69 | Loại giao thức truyền thông | Đọc / Ghi | 1 ~ 10 |
Ứng dụng
Cảm biến đo tốc độ gió đường ống RS485 Modbus RTU ES-WS-03 (Nhiệt độ cao) được ứng dụng rộng rãi trong các hệ thống HVAC công nghiệp, đường ống dẫn khí nóng, nhà máy sản xuất, công trình xây dựng, kho vận, hệ thống xử lý khí và dây chuyền công nghệ yêu cầu giám sát lưu lượng gió ổn định.
Thiết bị giúp đo lường chính xác tốc độ dòng khí trong ống dẫn, hỗ trợ giám sát hiệu suất quạt, cảnh báo mất lưu lượng, kiểm soát thông gió và tối ưu vận hành hệ thống điều hòa – thông gió công nghiệp.
