  • Sản phẩm: (Pre oder) Vui lòng liên hệ 0367.939.867 để đặt hàng

Giá chưa bao gồm VAT

Tiêu đề
  • Liên hệ

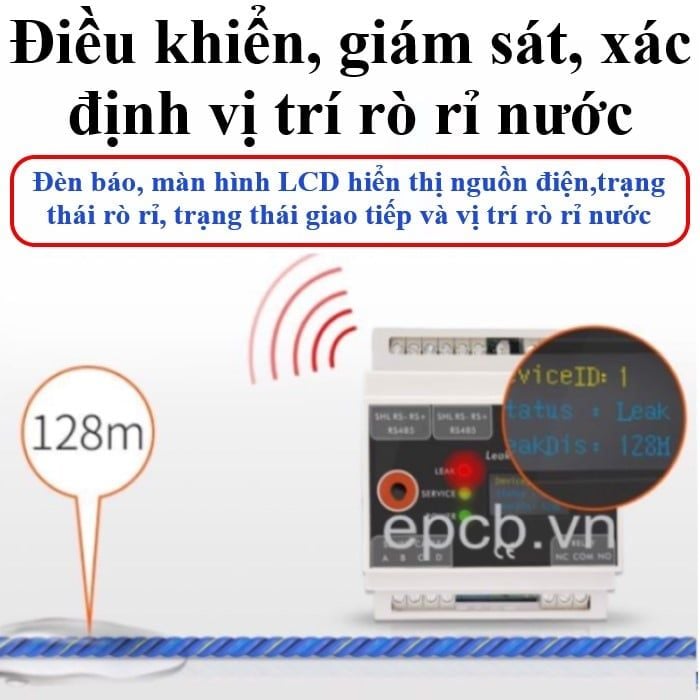

Bộ điều khiển, giám sát, xác định chính xác vị trí rò rỉ nước ES-WDC-04 ( Position Water Leak ) là một thiết bị cảnh báo, phát hiện chính xác vị trí rò rỉ nước hiệu suất cao, tích hợp màn hình LCD hiển thị, chuẩn giao tiếp RS485 dễ dàng theo dõi, tích hợp hệ thống giám sát từ xa. Nó có thể được lắp đặt và sử dụng với cáp phát hiện hoặc sử dụng với các đầu dò phát hiện khác. Thông qua tín hiệu tiếp điểm rơle đầu ra, nó có thể được kết nối với các hệ thống giám sát khác nhau. Tích hợp để nhận ra cảnh báo từ xa và điều khiển thiết bị từ xa.

Bộ điều khiển, giám sát, xác định chính xác vị trí rò rỉ nước ES-WDC-04 Water Leak

Thiết bị tích hợp ngõ ra RS485 Modbus RTU có thể kết nối trực tiếp với PLC, thiết bị điều khiển công nghiệp, màn hình cấu hình HMI hoặc phần mềm cấu hình. Phát hiện rò rỉ xa nhất có thể đến 1500 mét với sợi dây phát hiện được kết nối thêm. Thiết bị sử dụng lớp vỏ không thấm nước với mức độ bảo vệ cao và có thể sử dụng lâu dài trong môi trường khắc nghiệt ẩm ướt, bụi bẩn nhiều.

Phù hợp với các ứng dụng giám sát: Data Center, Rò rỉ đường ống, nhà máy, Máy bơm, Bể chứa, Hồ bơi,.....



Đặc trưng:

Bộ điều khiển, giám sát, xác định chính xác vị trí rò rỉ nước ES-WDC-04 Water Leak

Bộ điều khiển, giám sát, xác định chính xác vị trí rò rỉ nước ES-WDC-04 Water Leak

Bộ điều khiển, giám sát, xác định chính xác vị trí rò rỉ nước ES-WDC-04 Water Leak

Bộ điều khiển, giám sát, xác định chính xác vị trí rò rỉ nước ES-WDC-04 Water Leak

Bộ điều khiển, giám sát, xác định chính xác vị trí rò rỉ nước ES-WDC-04 Water Leak

Bộ điều khiển, giám sát, xác định chính xác vị trí rò rỉ nước ES-WDC-04 Water Leak

Bộ điều khiển, giám sát, xác định chính xác vị trí rò rỉ nước ES-WDC-04 Water Leak



Thông số kỹ thuật:

Thông số

Chi tiết

Model

ATL700 (Alarm module – định vị điểm rò rỉ)

Loại cáp tương thích

Cáp cảm biến asc6100 / asc3100 / asc9100

Chiều dài cáp tối đa

Lên đến 1500 m

Độ chính xác định vị

Sai số < 2% chiều dài cáp

Độ nhạy phát hiện

Điều chỉnh vô cấp (0–50k), tùy chọn linh hoạt

Loại chất lỏng phát hiện

Nước, axit - kiềm, dầu và chất lỏng dẫn điện (phụ thuộc vào loại cáp)

Nguồn cấp

12–24 VDC / 24 VAC / 220 VAC

Dòng tiêu thụ

< 1A

Ngõ ra relay

1 SPDT (NO/NC), 220VAC / 2A

Ngõ ra truyền thông

RS485 MODBUS-RTU

Khoảng cách truyền thông

Tối đa 1200 m

Hiển thị

LCD hiển thị trạng thái & vị trí rò rỉ

Đèn LED trạng thái

Nguồn, rò rỉ, lỗi cáp, truyền thông

Vật liệu vỏ

Nhựa ABS chống cháy

Chuẩn bảo vệ

IP55 (chống bụi và nước)

Kích thước

70 × 86 × 58 mm

Trọng lượng

~200g

Lắp đặt

Thanh DIN 35mm



Dễ dàng cài đặt:

Bộ điều khiển, giám sát, xác định chính xác vị trí rò rỉ nước ES-WDC-04 Water Leak

  • Tất cả việc lắp đặt hệ thống dây điện có thể dễ dàng hoàn thành thông qua các khối đầu cuối cắm được trong bộ điều khiển. Đầu ra cảnh báo của Bộ điều khiển được thiết kế để tự động đặt lại sau khi loại bỏ rò rỉ.
  • Bộ điều khiển có chức năng điều chỉnh độ nhạy phát hiện và nút tắt tiếng còi.

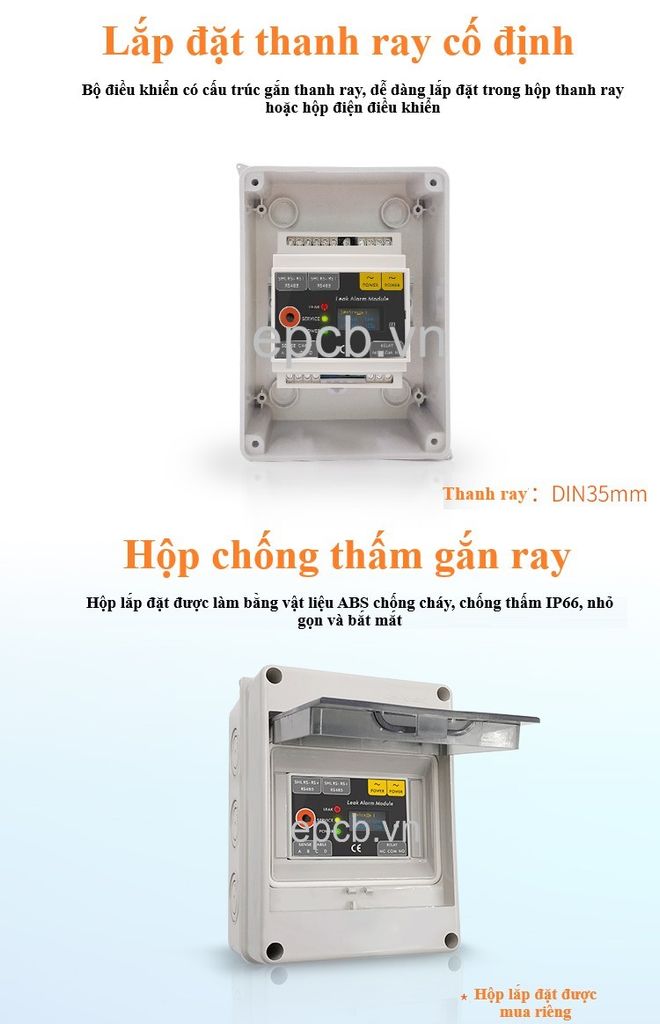

  • Bộ điều khiển có kích thước nhỏ, thuận tiện cho việc gắn trên thanh ray hoặc tường.



Thiết kế đa năng:

  • Hệ thống mạch sử dụng các thành phần có độ nhạy cao, không chỉ có thể đảm bảo độ nhạy cao trong quá trình phát hiện, mà còn tránh được các cảnh báo sai do các yếu tố bên ngoài khác nhau gây ra.
  • Và còn được thiết kế với chức năng bảo vệ chống đột biến điện độc đáo.
  • Mô-đun cung cấp một rơle cảnh báo rò rỉ độc lập, xuất tín hiệu cảnh báo thường mở hoặc thường đóng.
  • Mô-đun cũng được thiết kế với một công tắc tắt tiếng còi, có thể tắt âm thanh báo động khi cần thiết.

Bộ điều khiển, giám sát, xác định chính xác vị trí rò rỉ nước ES-WDC-04 Water Leak



Ứng dụng đa năng:

Bộ điều khiển, giám sát, xác định chính xác vị trí rò rỉ nước ES-WDC-04 Water Leak

Bộ điều khiển thích hợp để tích hợp vào hệ thống giám sát trung tâm. Các ứng dụng điển hình bao gồm giám sát rò rỉ cho thiết bị xử lý không khí, Data Center, máy móc làm lạnh, thùng chứa chất lỏng, bể chứa máy bơm và các thiết bị khác hoặc các vị trí khác sử dụng cáp cảm biến.



Bộ điều khiển phát hiện, cảnh báo rò rỉ nước ES-WDC-03 ( Tích hợp Relay đóng ngắt )



Tài liệu sản phẩm:
