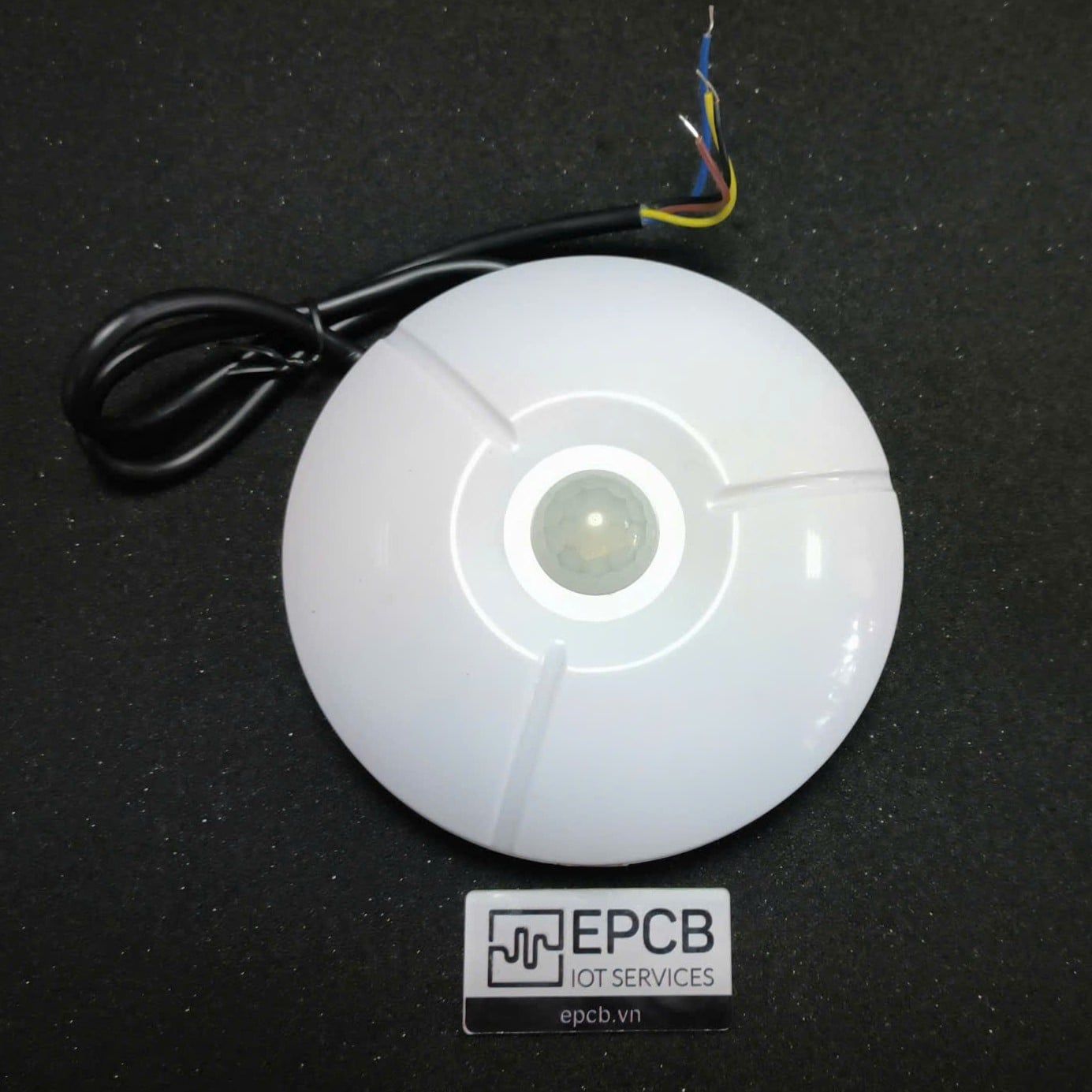

Cảm biến hồng ngoại phát hiện chuyển động ES-IRD-01( RS485 Modbus RTU )

  • Sản phẩm: (Pre oder) Vui lòng liên hệ 0367.939.867 để đặt hàng
Tiêu đề
  • 950,000₫

Cảm biến hồng ngoại phát hiện chuyển động ES-IRD-01 sử dụng đầu dò hồng ngoại thụ động có độ ổn định cao, công nghệ phân tích và xử lý tín hiệu tiên tiến.

Với hiệu suất phát hiện cực cao và chống cảnh báo giả. Khi kẻ xâm nhập đi qua khu vực phát hiện, máy dò sẽ tự động báo hiệu hoạt động của cơ thể con người trong khu vực phát hiện. Nếu có chuyển động động, báo động sẽ được tạo ra và thiết bị sẽ xuất ra tín hiệu RS485.

Giao thức RS485 Modbus RTU giúp dễ dàng kết nối với các thiết bị giám sát, điều khiển.

Sản phẩm phù hợp cho sự an toàn của các Data Center, khu dân cư gia đình, bất động sản biệt thự, nhà máy, nhà kho, trung tâm mua sắm, cao ốc văn phòng và nhiều nơi khác cần sự bảo vệ.

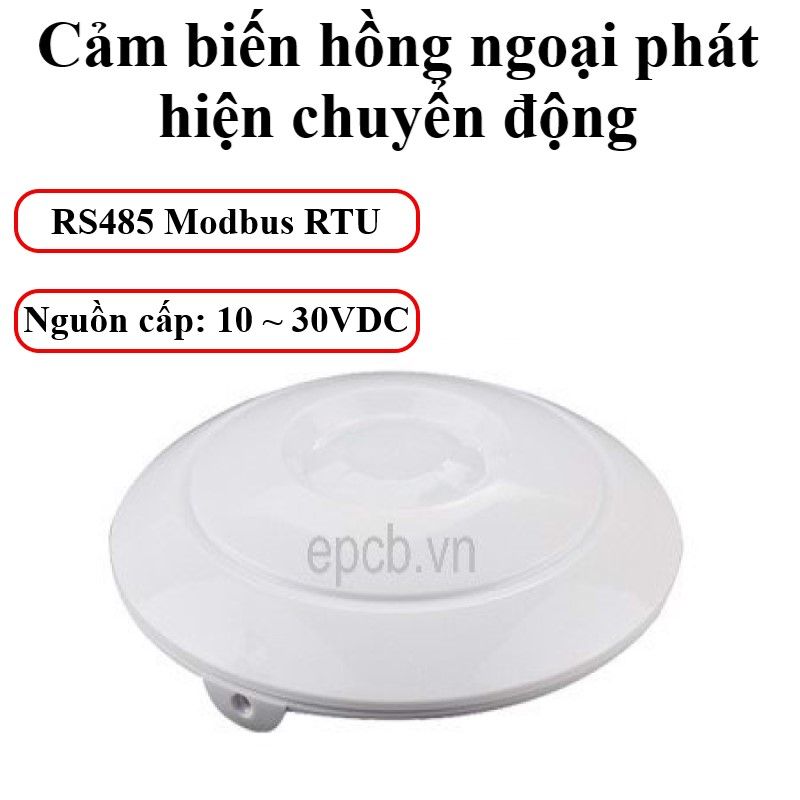

Cảm biến hồng ngoại phát hiện chuyển động ES-IRD-01( RS485 Modbus RTU )

Tính năng

  • Sử dụng bộ xử lý CMOS công suất thấp 8 bit ( Công suất thấp, chống nhiễu, ổn định)
  • Đầu ra cảnh báo có thể điều chỉnh thời gian.

Môi trường ứng dụng

Sản phẩm phù hợp cho sự an toàn của các Data Center, khu dân cư gia đình, bất động sản biệt thự, nhà máy, nhà kho, trung tâm mua sắm, cao ốc văn phòng và nhiều nơi khác cần sự bảo vệ.

Đặc điểm sản phẩm

  • Điều chỉnh thời gian đáp ứng.
  • Công nghệ phân tích và xử lý tín hiệu tiên tiến.
  • Có khả năng chống báo động giả.
  • Tự động phát hiện người trong khu vực chuyển động.

Thông số kỹ thuật

Nguồn cung cấp

10-30V DC

Công suất tiêu thụ

0.4W

Độ trễ cảnh báo

Tùy chọn đầu ra 2 ~ 60S (thời lượng cảnh báo)

Phương pháp lắp đặt

2,5 ~ 6m

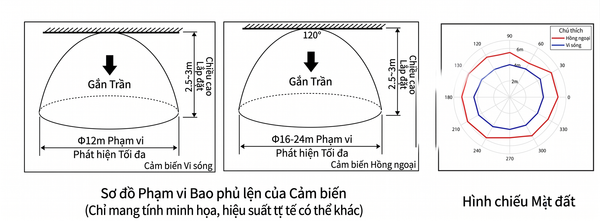

Phạm vi phát hiện

Đường kính 6m (khi chiều cao lắp đặt là 3,6m)

Góc phát hiện

Phát hiện khu vực 120 °

Tín hiệu đầu ra

RS485 Modbus RTU

Môi trường làm việc

-40 ℃ ~ 125 ℃, ≤95%, không ngưng tụ

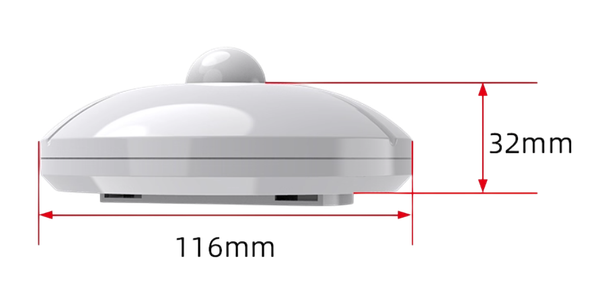

Kích thước

Cảm biến hồng ngoại phát hiện chuyển động ES-IRD-01( RS485 Modbus RTU )

Đơn vị: mm

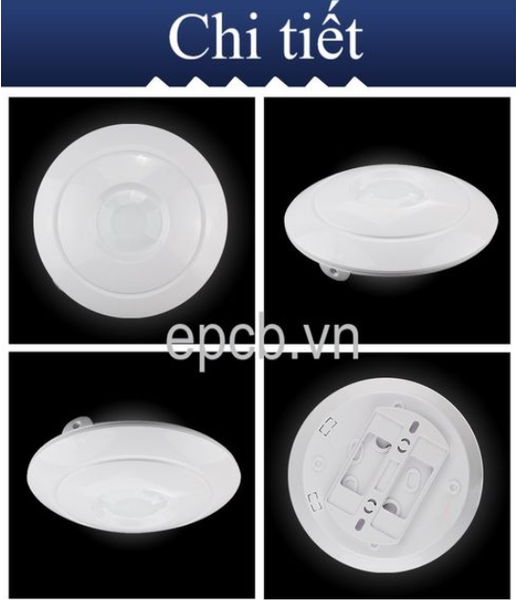

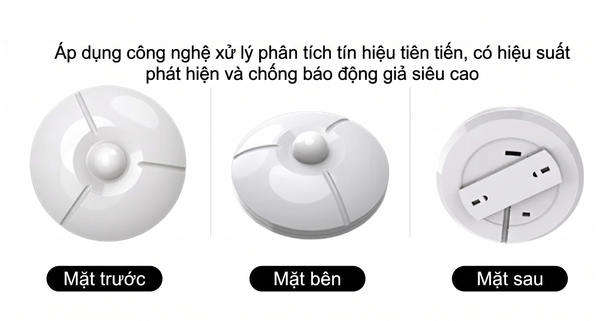

Chi tiết sản phẩm

Cảm biến hồng ngoại phát hiện chuyển động ES-IRD-01( RS485 Modbus RTU )

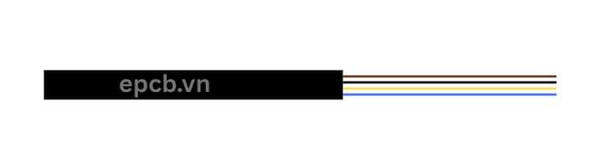

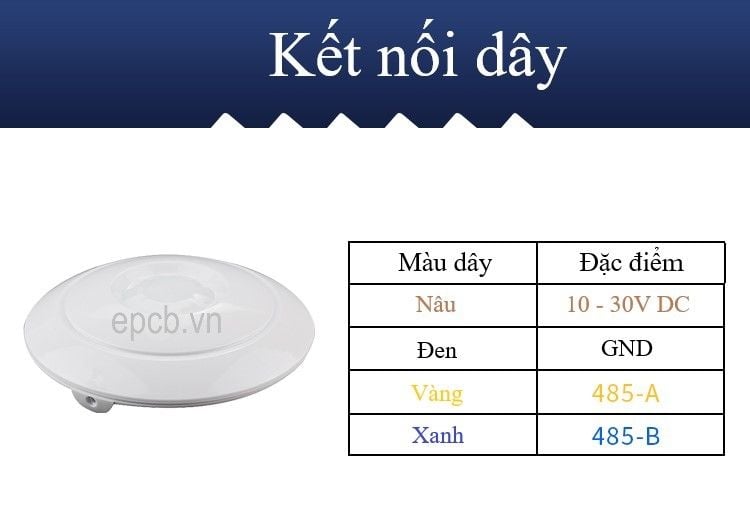

Kết nối dây

Cảm biến hồng ngoại phát hiện chuyển động ES-IRD-01( RS485 Modbus RTU )

  • Kết nối trực tiếp với các thiết bị điều khiển PLC, MCU.. thông qua chuẩn giao tiếp RS485
  • Hoặc có thể kết nối với máy tính thông qua bộ chuyển đổi USB-TO-RS485, Dễ dàng cấu hình các thông số baudrate, ID và đọc thông tin của cảm biến.

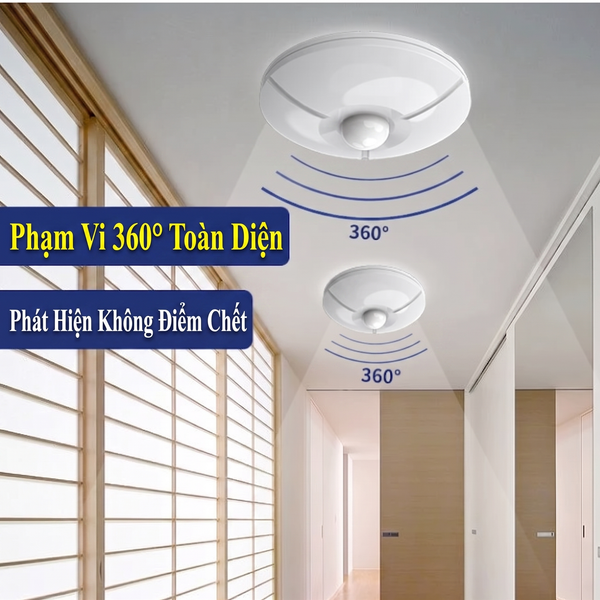

Phương pháp cài đặt

1) Chọn một vị trí thích hợp, cố định tấm đế gắn trên trần nhà bằng vít, sau đó treo cảm biến.

2) Chiều cao lắp đặt được khuyến nghị là 2,5 ~ 6m.

3) Vị trí lắp đặt cần tránh gần máy lạnh, quạt điện, tủ lạnh, lò nướng và những thứ có thể làm thay đổi nhiệt độ nhanh chóng.

Các đối tượng, đồng thời tránh ánh nắng trực tiếp chiếu vào cảm biến.

4) Tránh vật cản trước ống kính cảm biến để không ảnh hưởng đến hiệu quả phát hiện.

Cảm biến hồng ngoại phát hiện chuyển động ES-IRD-01( RS485 Modbus RTU )

Hướng dẫn sử dụng

1) Kết nối dây theo hướng dẫn, sau đó đóng hộp nắp cảm biến.

2) Bật nguồn, đèn báo nhấp nháy và máy phát hiện chuyển sang trạng thái tự kiểm tra.

3) Sau 60 giây, đèn báo tắt và cảm biến chuyển sang trạng thái phát hiện bình thường. Tại thời điểm này, nếu ai đó đang ở trong vùng phủ sóng của cảm biến, khi di chuyển trong vùng phát hiện, đèn báo LED sẽ sáng và xuất tín hiệu ra RS485 cùng lúc.

4) Bỏ chế độ  LED ON, Chỉ báo LED khi có cảnh báo và không ảnh hưởng đến hoạt động bình thường của cảm biến.

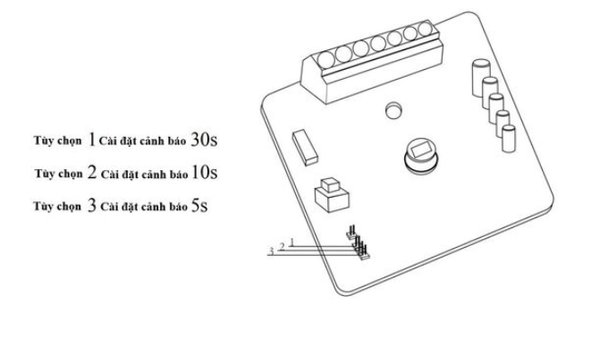

Sơ đồ lựa chọn độ trễ:



Giao thức truyền thông dữ liệu

Protocol

Baudrates

Data bits

Stop bit

RS485 MODBUS RTU

2400bps/4800bps/9600bps có thể thay đổi, Mặc định sẽ là 4800bps

8

1



Địa chỉ thanh ghi

Địa chỉ thanh ghi

Địa chỉ cấu hình PLC

Mô tảTrạng thái

0003H

40004

Trạng thái báo độngChỉ đọc

0033H

40052

Độ trễ cảnh báoĐọc và Ghi.
0s Mặc định.
0-65535s có thể được thiết lập.

Ví dụ đọc thông tin cảnh báo

Đọc thông tin của thiết bị với địa chỉ là 1 (0x01)

Lệnh gửi:

Địa chỉ

1BYTE

Mã chức năng

(1BYTE)

Địa chỉ thanh ghi

(2BYTE)

Số lượng  thanh ghi

(2BYTE)

Kiểm tra CRC (2BYTE)

0x01

0x03

0x00 0x03

0x00 0x01

0x74 0x0A
