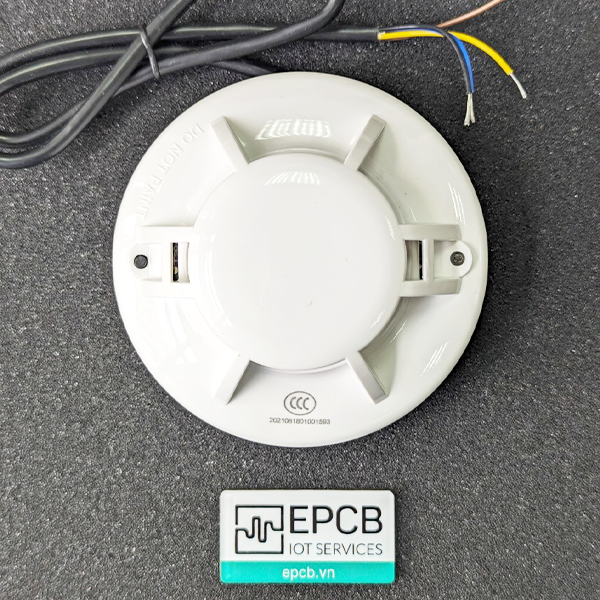

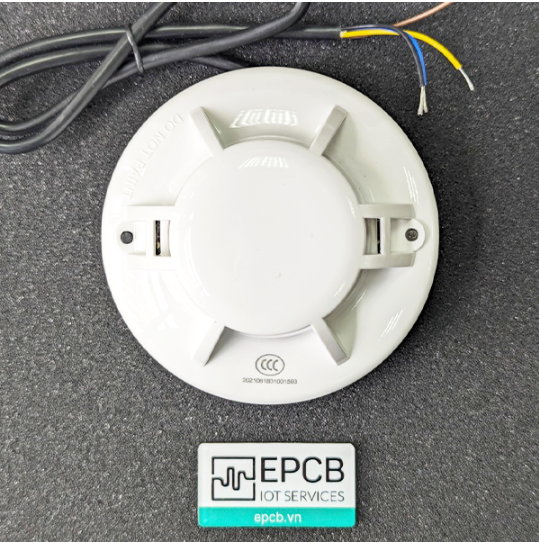

Cảm biến khói và báo cháy ES-SD-01 là một thiết bị báo cháy và phát hiện khói quang điện.
So với các phương pháp phát hiện khói khác, phát hiện quang điện có đặc điểm là độ ổn định cao và nhận dạng nhạy. Tích hợp cảnh báo đèn và còi có thể phát ra âm thanh lớn khi cảnh báo.
Đồng thời, cảm biến sử dụng đầu ra tín hiệu RS485 Modbus RTU tiêu chuẩn dễ dàng kết nối với các thiết bị giám sát, điều khiển.
Tính năng
- Sử dụng phát hiện quang điện, làm việc ổn định, hình thức đẹp, cài đặt đơn giản, không cần gỡ lỗi, có thể được sử dụng rộng rãi.
- Có lưới chống côn trùng bằng kim loại để cải thiện chế độ chờ. Kết quả phát hiện khói lửa là chính xác, và tỷ lệ báo động sai gần như bằng không.
Ứng dụng
- Kiểm tra an toàn cháy nổ được thực hiện trong các trung tâm mua sắm, khách sạn, cửa hàng, nhà kho, phòng máy tính, nhà ở và những nơi khác...
Thông số kỹ thuật
Nguồn cung cấp | Nguồn cung cấp |
Nguồn cung cấp | Nguồn cung cấp |
Nguồn cung cấp | Nguồn cung cấp |
Âm thanh báo động | ≥80dB |
Độ nhạy khói | 1,06 ± 0,26% FT |
Đáp ứng tiêu chuẩn | GB4715-2005 |
Tín hiệu đầu ra | RS485 Modbus RTU |
Môi trường làm việc | -10 ℃ ~ 50 ℃, ≤95%, không ngưng tụ |

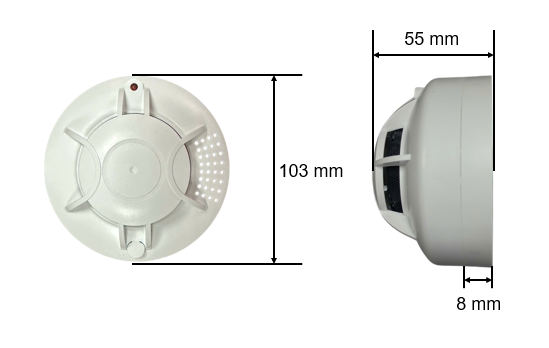

Kích thước
Đơn vị: mm

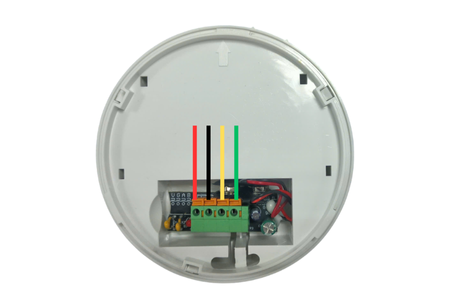

Kết nối dây
| STT | Màu dây | Tên | Kết nối |
| 1 | Đỏ | VCC | Nguồn DC (8 – 30V) |
| 2 | Đen | GND | GND |
| 3 | Vàng | A+ | Tín hiệu RS485 chân A+ |
| 4 | Xanh | B- | Tín hiệu RS485 Chân B- |
- Kết nối trực tiếp với các thiết bị điều khiển PLC, MCU.. thông qua chuẩn giao tiếp RS485
- Hoặc có thể kết nối với máy tính thông qua bộ chuyển đổi USB-TO-RS485, Dễ dàng cấu hình các thông số baudrate, ID và đọc thông tin của cảm biến.
Vị trí lắp đặt
+ Vị trí lắp đặt phù hợp:
Khi lắp đặt trên mái nên đặt ở giữa mái. Nên giữ khoảng cách nhất định với mái nhà.
Khi độ dốc nhỏ hơn 30 °, khoảng cách thích hợp là 0,2m.
Khi lớn hơn 30 °, Khoảng cách thích hợp là 0,3m ~ 0,5m.
+ Vị trí và mô trường cần tránh lắp đặt:
Những nơi có khói trong những điều kiện bình thường.
Nơi có nhiều bụi, sương mù nước, ô nhiễm hơi nước, sương mù dầu và khí ăn mòn.
Những nơi có độ ẩm tương đối lớn hơn 95%.
Những nơi có tốc độ thông gió lớn hơn 5m / s.
Những nơi gần đèn huỳnh quang.
Phương pháp lắp đặt
Đục hai lỗ lắp đặt có đường kính 5mm trên trần cách nhau 60mm, và cố định chúng bằng ốc và vít.
Đặt đế máy dò trên trần nhà.
Địa chỉ thanh ghi:
Register Address | PLC address | Description | Operation |
0003H | 40004 | Sensor status: 0 means normal, 1 means alarm
| Read only |
0033H | 40052 | Alarm delay, default 0s, 0~65535s can be set | Read/Write |
ID | 42000 | Device ID | Read/Write |
Buadrate | 42001 | Device Baudrate | Read/Write |
