Cảm biến nhiệt độ độ ẩm đường ống chịu nhiệt độ cao ES-TH-AD-03 (RS485 | 4-20mA | 0-10V)

  • Sản phẩm: (Pre oder) Vui lòng liên hệ 0367.939.867 để đặt hàng
Tiêu đề
  • 4,500,000₫

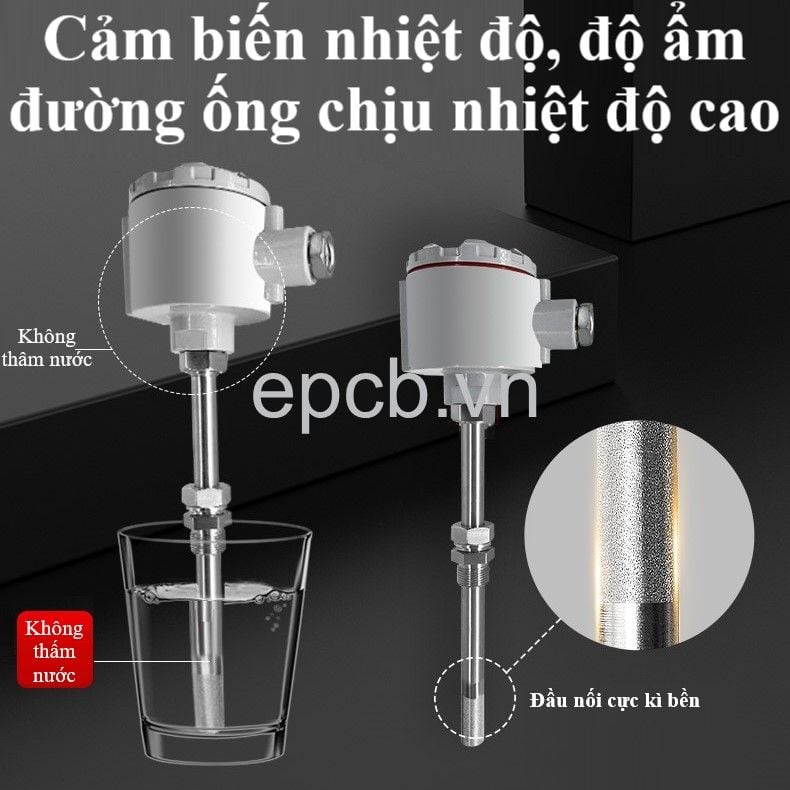

Cảm biến nhiệt độ độ ẩm đường ống chịu nhiệt độ cao ( RS485 | 4-20mA | 0-10V ) được sử dụng để đo giám sát nhiệt độ, độ ẩm trong các đường ống, các tủ kín có nhiệt độ cao mà các cảm biến nhiệt độ độ ẩm thông thường không đo được.

Ngoài ra còn có thể sử dụng trong giám sát đo lường kho lạnh, nhiệt độ ống gió, độ ẩm ống gió, nhiệt độ độ ẩm ống dẫn khí, các đường ống nhiệt độ cao , các môi trường khắc nghiệt

Tím hiệu đầu ra RS485 | 4-20mA | 0-10V thích hợp thích hợp cho nhiều ứng dụng giám sát và điều khiển.





Thông số kỹ thuật:

Loại sản phẩm

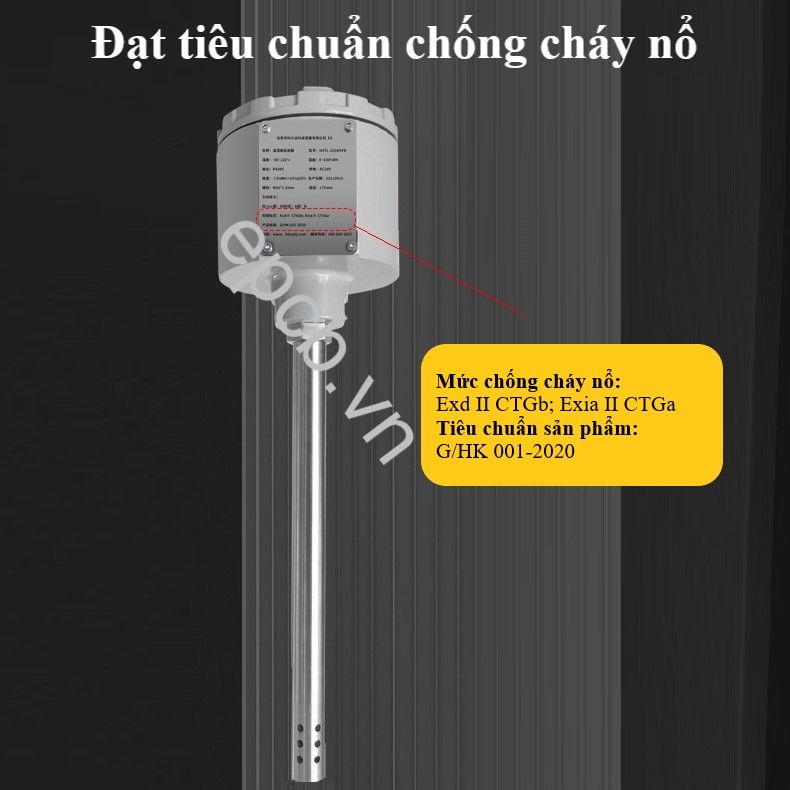

Cảm biến nhiệt độ, độ ẩm đường ống chịu nhiệt độ cao (chống cháy nổ)

Nguồn cấp

24VDC (22 ~26VDC) 12VDC

Nhiệt độ làm việc

-10oC ~ 60 oC

Phạm vi đo

Nhiệt độ

-40oC ~ 120 oC

Độ ẩm

0%RH ~ 100%RH

Độ chính xác

Nhiệt độ

±0.5oC (0oC ~ 50oC)

Độ ẩm

±4.5%RH (5%RH ~95RH, 25oC)

Có thể điều chỉnh

Độ ổn định

Nhiệt độ

0.1oC/năm

Độ ẩm

1%RH/năm

Thời gian đáp ứng

< 15s (tốc độ gió 1 m/s)

Tín hiệu đầu ra

Loại 3 dây 4-20mA (mặc định); loại 2 dây: 4-20mA (cần được tùy chỉnh); loại đầu ra điện áp: 0-5V, 0-10V;  RS485 Modbus RTU

Khả năng chịu tải

Loại điện áp đầu ra 250Ω; Loại đầu ra hiện tại ≤ 500Ω

Lắp đặt

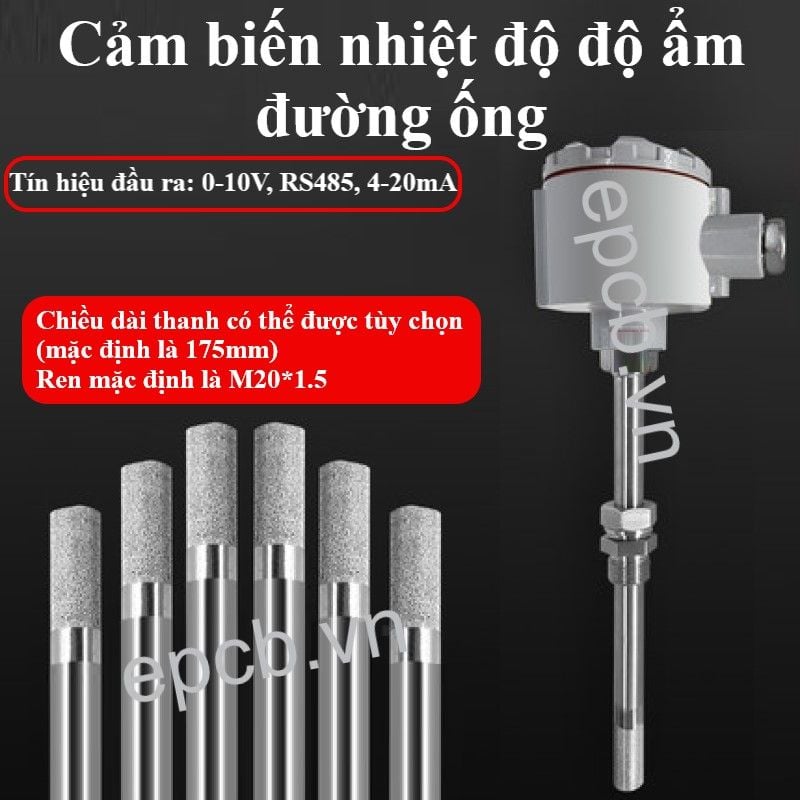

Lắp đặt đường ống, chiều dài 175mm mặc định (có thể tùy chỉnh chiều dài)



Kích thươc:

Các bộ phận của cảm biến:

Cảm biến nhiệt độ độ ẩm đường ống chịu nhiệt độ cao (RS485 | 4-20mA | 0-10V)

Cảm biến nhiệt độ độ ẩm đường ống chịu nhiệt độ cao (RS485 | 4-20mA | 0-10V)



Sơ đồ nối dây:

Sơ đồ nối dây RS485

Kết nối trực tiếp với các thiết bị điều khiển PLC, MCU.. thông qua chuẩn giao tiếp RS485

Hoặc có thể kết nối với máy tính thông qua bộ chuyển đổi USB-TO-RS485-ISOLATED, Dễ dàng cấu hình các thông số baudrate, ID và đọc thông tin của cảm biến.

Cảm biến nhiệt độ độ ẩm đường ống chịu nhiệt độ cao (RS485 | 4-20mA | 0-10V)

Sơ đồ nối dây (4-20mA | 0-10V):

Cảm biến nhiệt độ độ ẩm đường ống chịu nhiệt độ cao (RS485 | 4-20mA | 0-10V)



Ứng dụng điển hình:

Cảm biến nhiệt độ độ ẩm đường ống chịu nhiệt độ cao (RS485 | 4-20mA | 0-10V)

Giao thức truyền thông

Protocol

Baudrate

Data bit

Stop bit

Parity

RS485 Modbus RTU

2400b/s; 9600b/s; 19200b/s; giá trị mặc định là 9600b/s

8

1

None



Bảng địa chỉ thanh ghi

Địa chỉ đăng ký

Địa chỉ cấu hình PLC

Nội dung

Trạng thái

0000 H

40001

Giá trị nhiệt độ (0.1oC)

03 (chỉ đọc)

0001 H

40002

Giá trị độ ẩm (0.1%RH)

03 (chỉ đọc)
