Cảm biến chênh lệch áp suất thấp LFM108

Sản phẩm: (Pre oder) Vui lòng liên hệ 0367.939.867 để đặt hàng
Số lượng

Phiên bản đo áp suất tùy chọn 4-20mA/0-5V/0-10V/485

Phiên bản đo vi sai tùy chọn 4-20mA/0-5V/0-10V/485

Lựa chọn ngưỡng đo cuối bài viết

Liên hệ

Chi tiết sản phẩm

Cảm biến chênh lệch áp suất thấp LFM108 là một thiết bị cảm biến dùng để đo sự chênh lệch ấp suất ở 2 khu vực khác nhau sử dụng hai đầu dò. Thường là một nơi có áp suất cao và một nơi có áp suất thấp. Ngoài phiên bản đo chênh lệch áp suất người dùng có thể sử dụng phiên bản đo áp suất của môi trường chỉ sử dụng một đầu dò.

Với mức giá vừa phải nhưng sản phẩm lại có thể sử dùng đa dạng trong các trường hợp cần đo áp suất đường ống, hoặc đo vi sai hai điểm trong đường ống. Từ đó ứng dụng cho các bài toán như đo áp suất hành lang và áp suất tại cầu thang thoát hiểm để ứng dụng trong việc công tác phòng cháy chữa cháy tại các tòa nhà cao tầng. VAV và điều khiển quạt gió trong công nghiệp, xử lý khí thải,...

Dữ liệu cảm biến có thể được thu thập thông qua giao tiếp 4-20mA, 0-5V, 0-10V, RS485. Việc có nhiều phương thức giao tiếp giúp cảm biến chênh lệch áp suất thấp LFM108 có thể được tích hợp trong hầu hết các hệ thống điều khiển công nghiệp hiện nay.

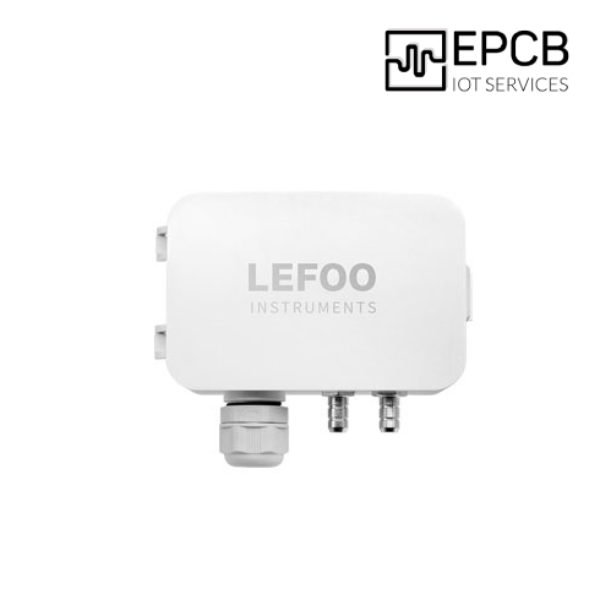

Cảm biến chênh lệch áp suất thấp LFM108

Đặc điểm cảm biến chênh lệch áp suất thấp LFM108

Áp dụng lõi áp suất vi mô, đáp ứng nhanh và nhạy.
Thu thập áp suất kỹ thuật số và bù nhiệt độ.
Ổn định và có tuổi thọ lâu dài.
Đo áp suất chính xác.

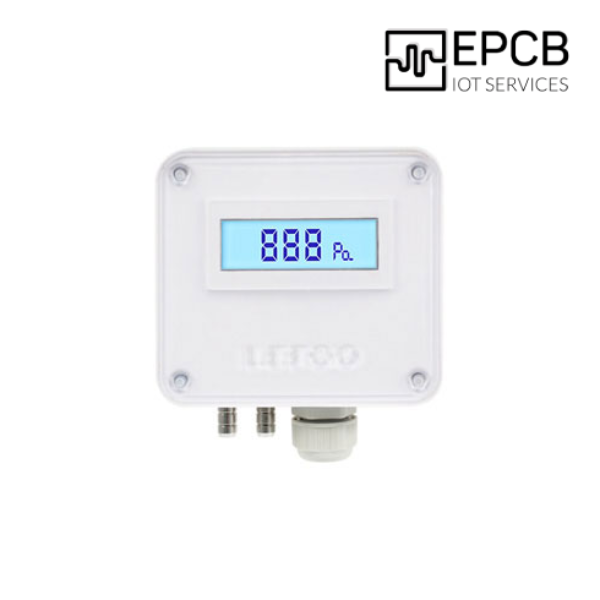

Cảm biến chênh lệch áp suất thấp LFM108

Ứng dụng cảm biến chênh lệch áp suất thấp LFM108

Hệ thống HVAC
Xưởng may mặc và phòng giặc
Thông gió nhà bếp và khách sạn
Hệ thống lọc không khí
PLC
Xử lý khí thải

Cảm biến chênh lệch áp suất thấp LFM108

Thông số kỹ thuật cảm biến chênh lệch áp suất thấp LFM108

General	Value
Pressure Range	0～±100Pa, 0～±1,000Pa, 0～±10,000Pa
Overpressure capacity	5KPa, 10KPa, 80KPa
Accuracy	±1%F.S
Operating temperature	－20℃~70℃
Response time	0.5s/1s/2s/4s
Cable Connector	Cable maximum diameter Ø8mm
Stability	Typical value：0.1%F.S Maximum value:0.2%F.S
Protection Level	IP54
Electrical connections	Three-wired		Four-wired	Five-wired
Output signal	4~20mA	0~5VDC/ 0~10VDC	RS-485	RS485+ 0~10VDC
Power supply	10~30 VDC	16~30 VDC	10~30VDC	16~30 VDC
Power consumption	≤1.5W
Pressure interface	Metal barbed interface,φ6.2mm
Communication	RS-485 Standard interface, Modbus RTU protocol
Certification	ROHS certification，CE certification
Electromagnetic compatibility	Electromagnetic radiation:EN50081-1/-2;Electromagnetic sensitivity:EN50082-2
Lightning protection	Air conduction withstand voltage 8000V, shell and cable conduction withstand voltage 4000V

Lựa chọn cảm biến chênh lệch áp suất thấp LFM108

Code and description						Remark
LFM108	Low Differential Pressure Transducer					Model
	101D	101D=0±100Pa		101G	101G=0-100Pa	Measuring range G means one-way D means two-way
	102D	102D=0±1000Pa		102G	102G=0-1000Pa
	251D	251D=0±250Pa		103G	103G=0-10000Pa
	252D	252D=0±2500Pa		251G	251G=0-250Pa
	051D	051DD=0±50Pa		252G	252G=0-2500Pa
	501D	501D=0±500Pa		501G	501G=0-500Pa
	502D	502D=0±5000Pa		502G	502G=0-5000Pa
	103D	103D=0±10000Pa
		AL	4~20mA			Output type
		VL	0~10V
		VZ	0~5V
		MOD	RS485
		MVL	RS485、0~10VDC
		MVZ	RS485、0~5VDC
		MAL	RS485、4~20mA
LFM108	102G	VZ				Selection example

Hướng dẫn lựa chọn ngưỡng đo phù hợp

Đối với phiên bản đo áp suất sử dụng 1 đầu dò: Tùy chọn ngõ ra 4-20mA/0-5V/0-10V/485 sẽ có những ngưỡng đo sau đây: 0-30pa, 0-50pa, 0-100pa, 0-200pa, 0-500pa, 0-1000pa, 0-5000pa, 0-10000pa, 0-20000pa, 0-25000pa.
Đối với phiên bản đo vi sai sử dụng 2 đầu dò: Tùy chọn ngõ ra 4-20mA/0-5V/0-10V/485 sẽ có những ngưỡng đo sau đây: ±30pa, ±50pa, ±100pa, ±200pa, ±500pa, ±1000pa, ±5000pa, ±10000pa, ±20000pa, ±25000pa.
