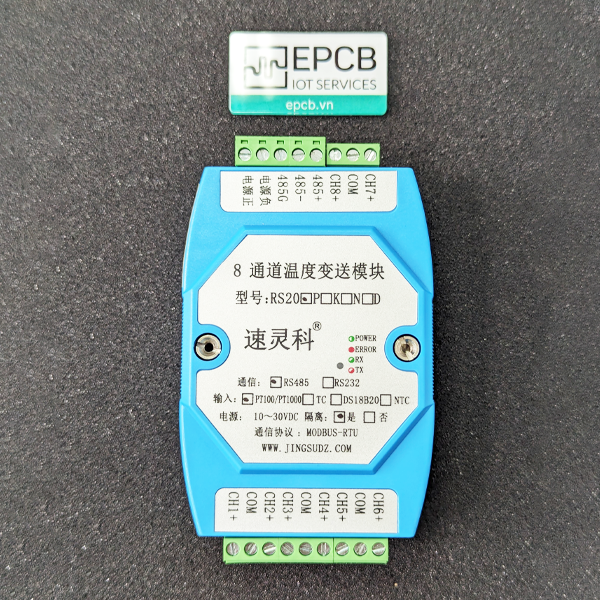

Module đọc nhiệt độ PT100 8 kênh ngõ ra RS485 Modbus RTU PT100-RS20P là một thiết bị chuyển đổi tín hiệu nhiệt độ từ cảm biến PT100 sang tín hiệu truyền thông RS485 Modbus RTU. Được thiết kế để sử dụng trong các ứng dụng công nghiệp, sản phẩm này cung cấp khả năng đọc nhiệt độ từ 8 cảm biến PT100 đồng thời.
- Module PT100-RS20P có đầu vào 8 kênh cho 8 cảm biến PT100, giúp đo nhiệt độ từ -200 đến +650°C với độ chính xác cao. Các kênh đầu vào được thiết kế để chịu được các tín hiệu PT100 chuẩn và có khả năng tự động cân chỉnh để đảm bảo độ chính xác cao nhất.
- Module PT100-RS20P có khả năng chịu được môi trường công nghiệp khắc nghiệt với độ bền cao. Ngoài ra, nó được trang bị nguồn cấp điện rộng từ 10-30VDC, tương thích với hầu hết các nguồn cung cấp điện công nghiệp.
- Sản phẩm là một thiết bị linh hoạt và đáng tin cậy để đo và truyền dữ liệu nhiệt độ trong các ứng dụng công nghiệp. Với khả năng đọc đồng thời từ 8 cảm biến PT100 và tích hợp giao thức truyền thông RS485 Modbus RTU, nó giúp tăng cường hiệu suất và giám sát trong các hệ thống kiểm soát quan trọng.
Thông số kỹ thuật
Kênh đầu vào cảm biến | 8 kênh |
Loại đầu vào cảm biến | PT100/PT1000 (Mặc định PT100, có thể sửa lại PT1000) |
Điện áp hoạt động | 10 ~ 30VDC |
Đầu ra giao tiếp | 1*RS485 |
Tốc độ truyền thông | 300 ~ 115200bps (Mặc định 9600;1;8;None) |
Độ chính xác | ±0.5°C |
Phạm vi hiệu chuẩn | -12.8°C+12.7°C |
Địa chỉ thiết bị | 1 ~ 254 (Mặc định 1) |
Nhiệt độ làm việc | -20 ~ 60°C |
Độ ẩm làm việc | 0 ~ 95% |
Phương pháp lắp đặt | Đường ray DIN35 tiêu chuẩn |
Kích thước | 121*37*70mm |

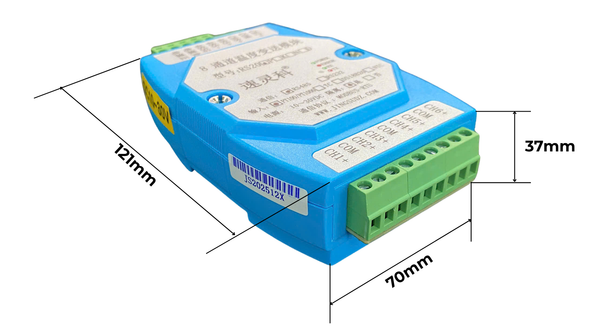

Kích thước
Lựa chọn cảm biến đầu vào PT100/PT1000
Loại cảm biến | Phạm vi đo nhiệt độ (°C) | Số |
PT100 | -200°C ~+650°C | 0 |
PT1000 | -200°C ~+650°C | 1 |
Bảng thanh ghi
Mã hex | Chức năng | Đọc/ghi (R/W) |
01 | Địa chỉ thiết bị (Mặc định là 1) | R/W |
03 | Tốc độ truyền (Mặc định 9600) | R/W |
40 | Giá trị nhiệt độ kênh 1 | R |
41 | Giá trị nhiệt độ kênh 2 | R |
42 | Giá trị nhiệt độ kênh 3 | R |
43 | Giá trị nhiệt độ kênh 4 | R |
44 | Giá trị nhiệt độ kênh 5 | R |
45 | Giá trị nhiệt độ kênh 6 | R |
46 | Giá trị nhiệt độ kênh 7 | R |
Ứng dụng:
- Giám sát nhiệt độ phòng Server, Data Center: Theo dõi nhiệt độ tủ Rack, phòng máy chủ, UPS.
- Giám sát tủ điện: Đo nhiệt độ thanh cái, MCCB, ACB, biến tần.
- Giám sát trạm điện và máy biến áp: Theo dõi nhiệt độ vận hành thiết bị điện quan trọng.
- Giám sát hệ thống HVAC: Đo nhiệt độ đường ống nước lạnh, AHU, FCU, phòng kỹ thuật.
- Giám sát nhà máy sản xuất: Theo dõi nhiệt độ máy móc, lò sấy, buồng gia nhiệt.
- Giám sát kho lạnh, kho bảo quản: Kiểm soát nhiệt độ nhiều khu vực trên cùng một hệ thống.
