Name: Mạch Cảm biến nhiệt độ PT100 RS485 Modbus RTU kết nối PLC (PTA9B01)
Brand: Khác
SKU: PT100-000282-RS485
Price: 380000 VND
Availability: InStock

Hỗ trợ trực tuyến: 0367939867

Tin tức:

Thiết kế mạch điện tử | Cảm biến độ ẩm công nghiệp | Giải pháp nhà yến 4.0 | Cảm biến công nghiệp

Mạch Cảm biến nhiệt độ PT100 RS485 Modbus RTU kết nối PLC (PTA9B01)

Mạch Cảm biến nhiệt độ PT100 RS485 Modbus RTU kết nối PLC (PTA9B01)

Sản phẩm: 84
Số lượng

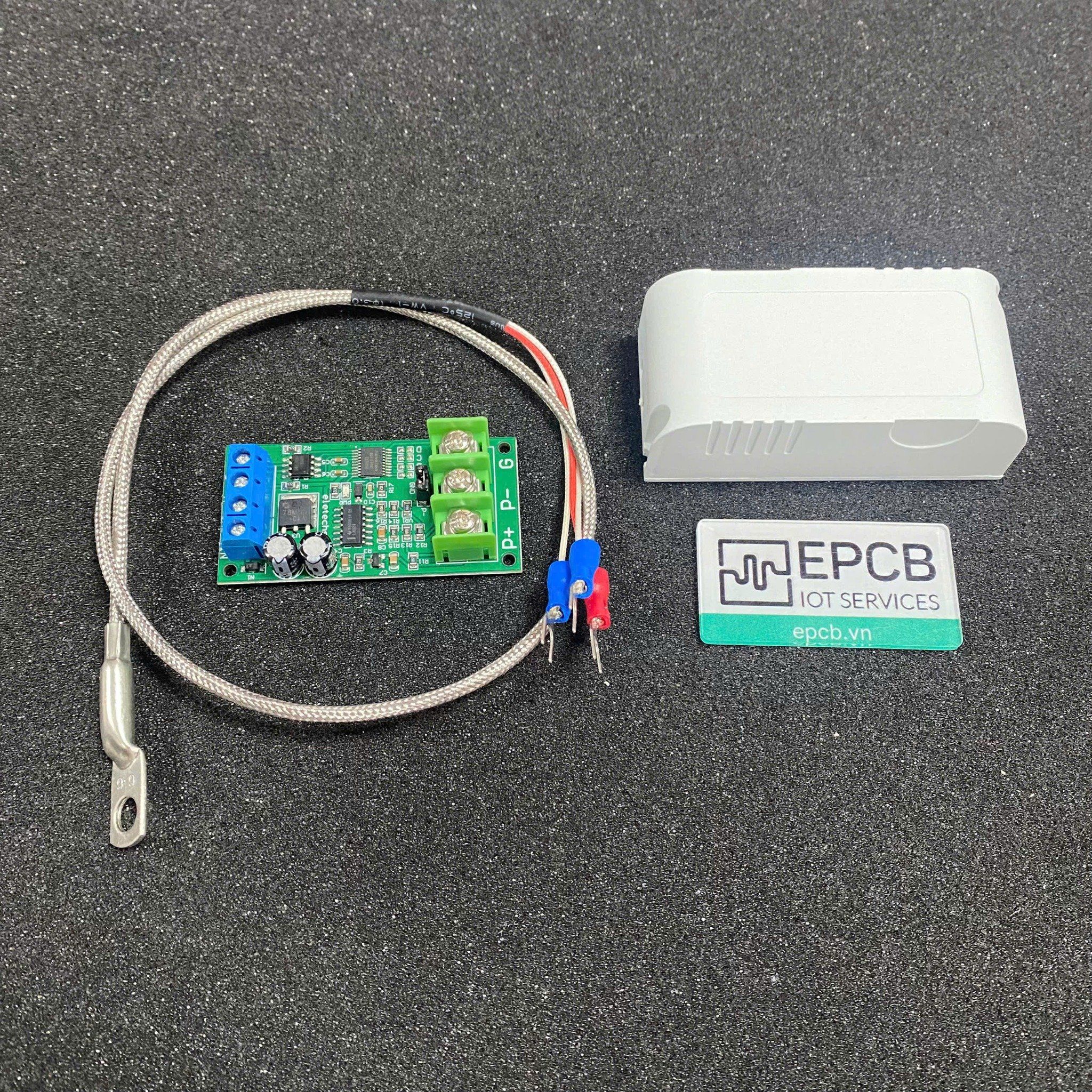

mạch PTA9B01

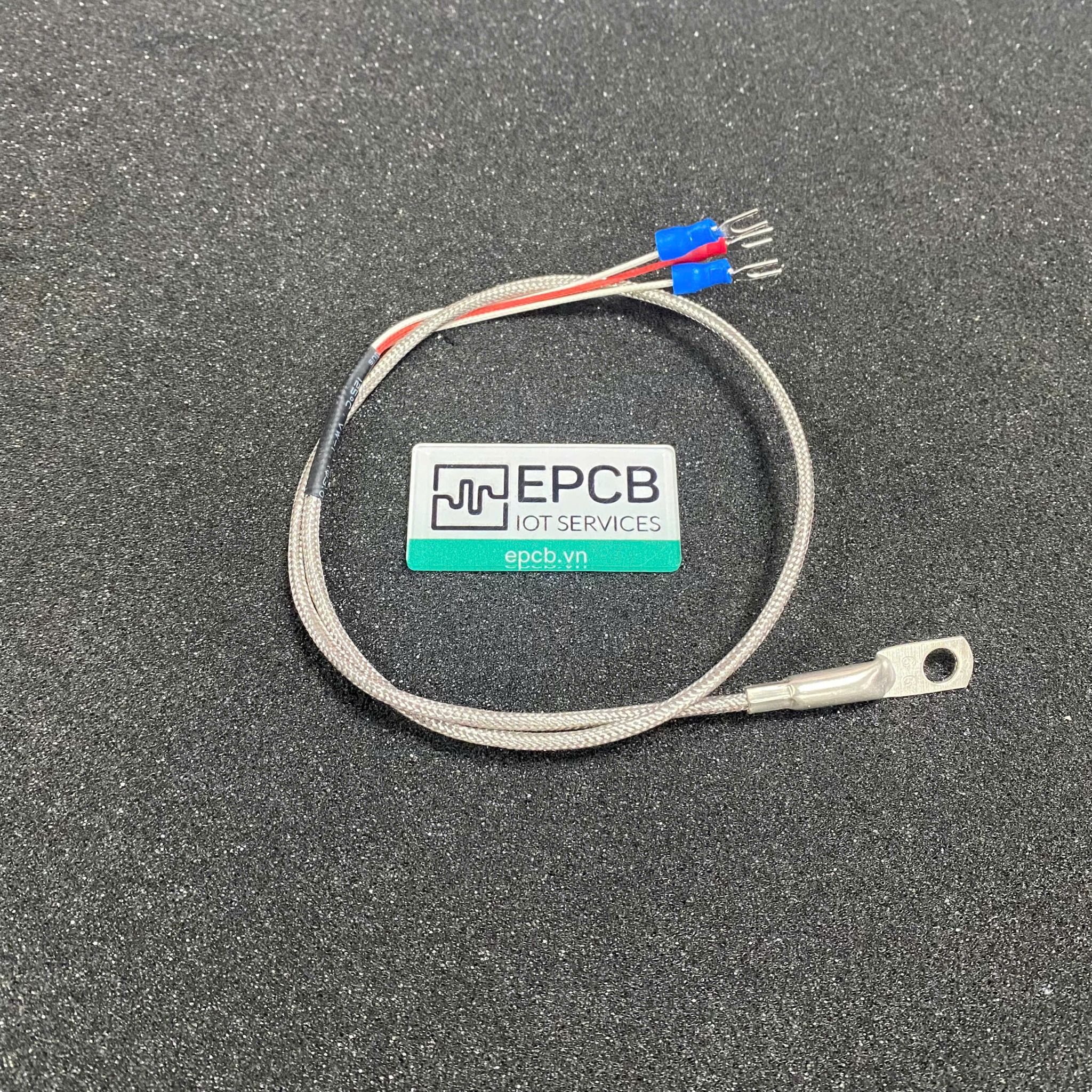

Cảm biến PT100

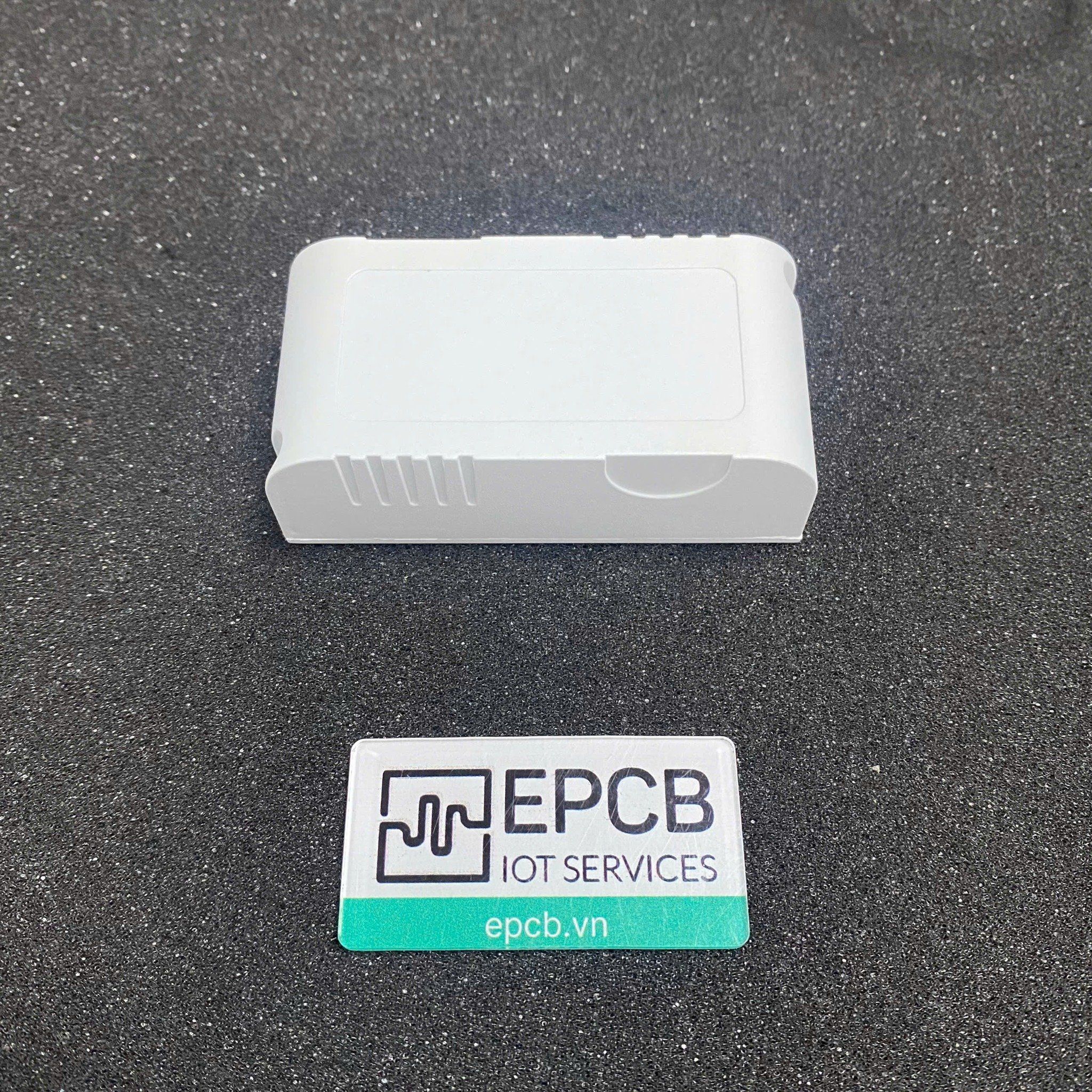

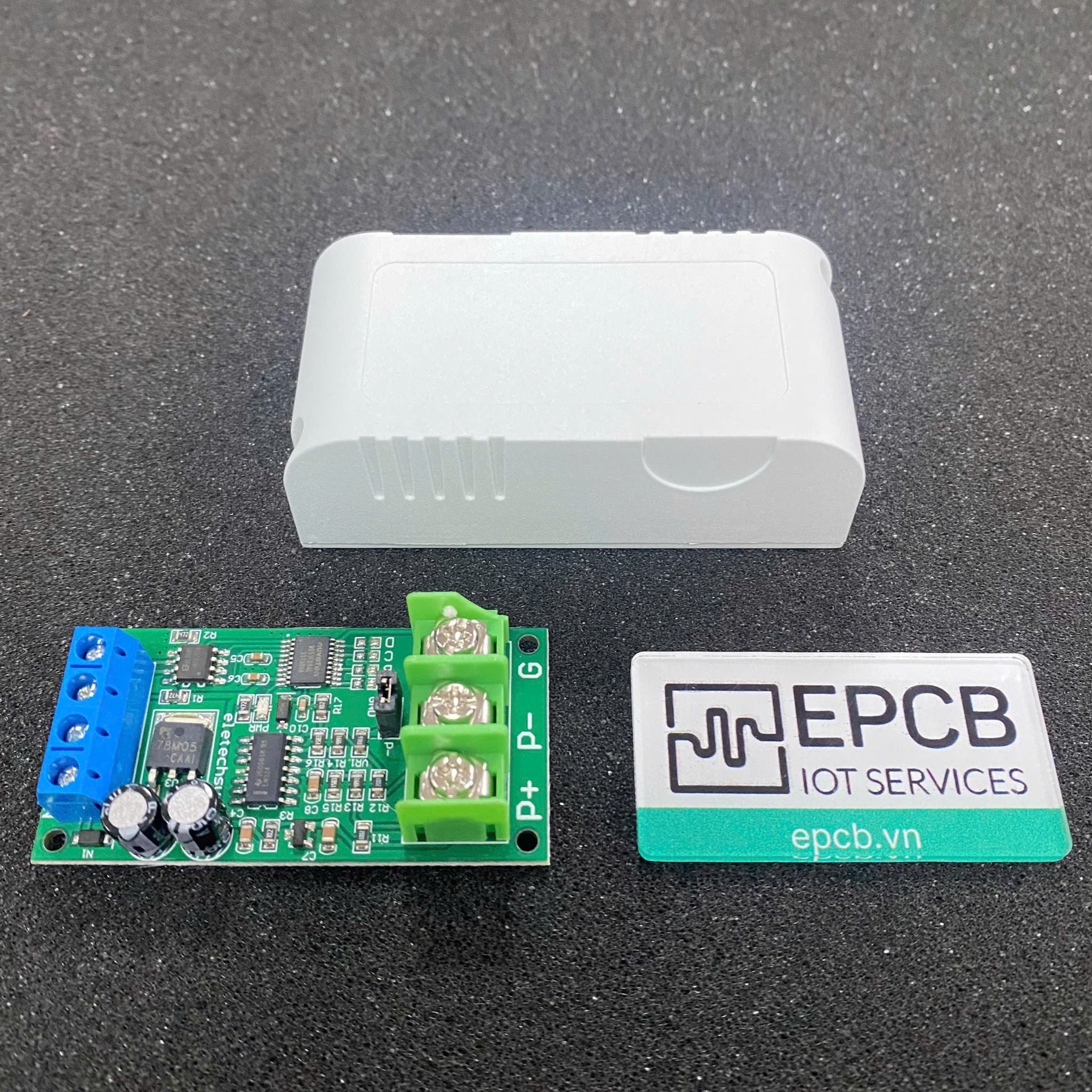

Vỏ hộp mạch PTA9B01

380,000₫

Chi tiết sản phẩm

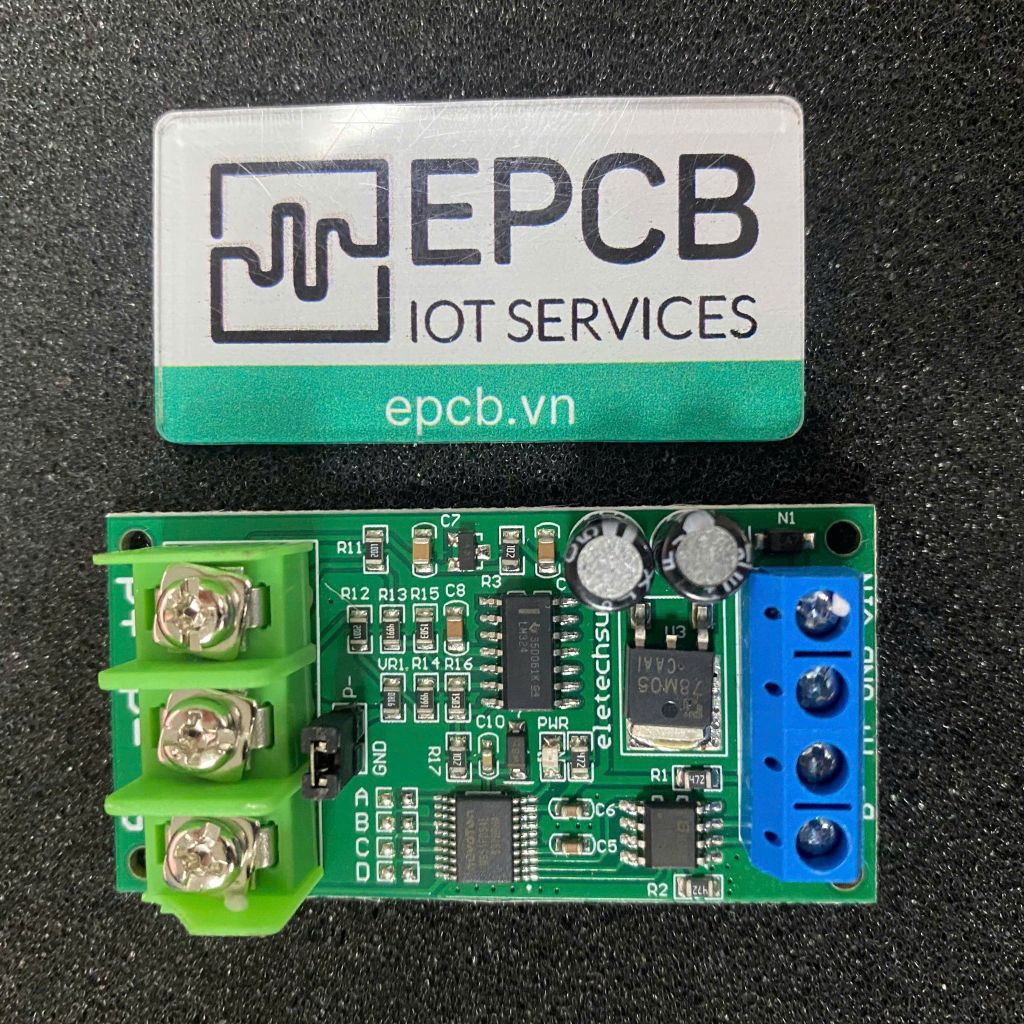

Mạch cảm biến nhiệt độ PTA9B01 là một module chuyển đổi tín hiệu từ cảm biến nhiệt điện trở PT100 sang giao tiếp RS485 Modbus RTU, cho phép kết nối trực tiếp với các thiết bị điều khiển như PLC, vi điều khiển hoặc máy tính.

mach-doc-pt100

Thông số kỹ thuật mạch PTA9B01

Thông số	Giá trị
Điện áp hoạt động	DC 8–25V (Đề nghị: DC 12V)
Dòng điện hoạt động	8–13 mA
Chuẩn giao tiếp	RS485 Modbus RTU (Lệnh 03: đọc, Lệnh 06: ghi)
Tốc độ giao tiếp Serial	9600 baud (mặc định), cấu hình: N, 8, 1
Kết nối mở rộng 485	Tối đa 247 module (nếu >16 module, nên dùng bộ lặp RS485 Repeater)
Dữ liệu đọc được	Nhiệt độ và giá trị điện trở cảm biến PT100
Loại cảm biến hỗ trợ	PT100 loại 2 dây hoặc 3 dây
Dải nhiệt độ đo	Phiên bản A: -20℃ đến +400℃ Phiên bản B: -20℃ đến +220℃
Độ chính xác đo nhiệt độ	±1%

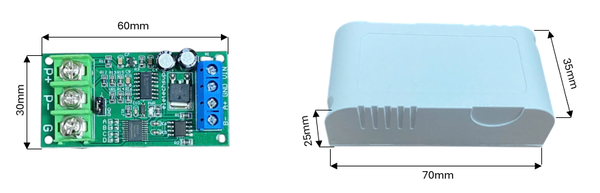

Kích thước module	60 × 30 × 16 mm
Trọng lượng	16 g

Thông số kỹ thuật PT100

Thông số	Giá trị
Loại	PT100
Đường kính đầu dò	6.5 mm
Chiều dài đầu dò	30 mm
Vật liệu đầu dò	Thép không gỉ
Chiều dài dây cáp	0.5 m
Loại dây cáp	Bọc PTFE, loại 3 dây
Dải nhiệt độ đo	-200°C đến +550°C

Sơ đồ kết nối dây

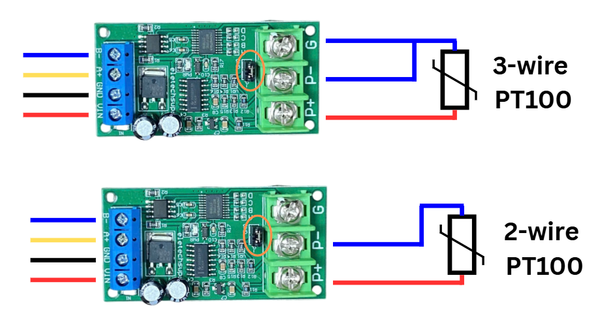

so-do-day

Giao tiếp	Màu	Chức năng
RS485	Vàng (Yellow)	A+
	Xanh dương (Blue)	B-
	Đỏ (Red)	VCC
	Đen (Black)	GND
PT100	Xanh dương (Blue)	P-
	Đỏ (Red)	P+
	Cam (Orange)	Jumper

Lưu ý:

Đối với PT100 3 dây: khuyến nghị tháo nắp jumper
Đối với PT100 2 dây: phải có nắp jumper, nếu không sẽ không thể đo được!

Sơ đồ kết nối hệ thống

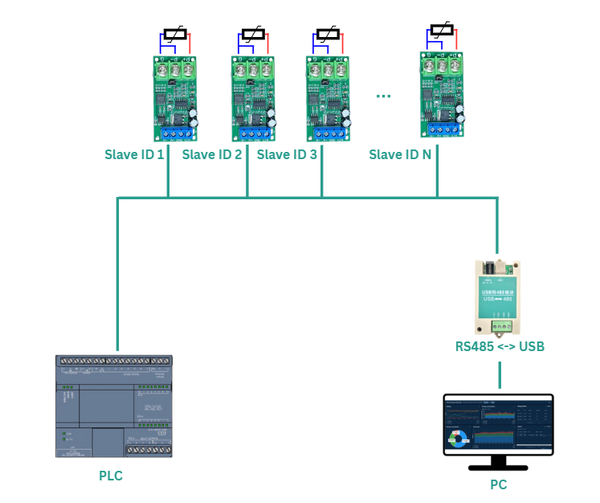

so-do-he-thong

Kết nối trực tiếp với các thiết bị điều khiển PLC, MCU.. thông qua chuẩn giao tiếp RS485
Hoặc có thể kết nối với máy tính thông qua bộ chuyển đổi USB-TO-RS485. Dễ dàng cấu hình các thông số baudrate, ID và đọc thông tin của cảm biến.

Bảng thanh ghi

Địa chỉ thanh ghi	Nội dung thanh ghi	Số byte	Đơn vị	Mã lệnh	Ghi chú
0x0000	Giá trị nhiệt độ	2	0.1 °C	03	Ví dụ: dữ liệu = 255 → 25.5 °C
0x0001	Giá trị điện trở PT100	2	0.1 Ω	03	Ví dụ: dữ liệu = 1000 → 100.0 Ω
0x0002	Địa chỉ ID	2	—	03/06	Đọc: 0xFF; Ghi: từ 1 đến 247
0x0003	Tốc độ Baud	2	—	03/06	0:1200, 1:2400, 2:4800, 3:9600 (mặc định), 4:19200, 5: Khôi phục gốc
0x0004	Giá trị hiệu chỉnh nhiệt độ	2	0.1 °C	06	Chỉ cho ghi; đọc trả về 0xFFFF; nhập giá trị hiệu chỉnh khi sai số
0x0005	Hiệu chỉnh điện trở PT100 (giá trị dương)	2	0.1 Ω	06	Chỉ cho ghi; đọc trả về 0xFFFF; nhập giá trị hiệu chỉnh khi sai số
0x0006	Gửi tự động giá trị nhiệt độ	2	Giây	03/06	0: chỉ truy vấn (mặc định); 1–255: gửi tự động mỗi X giây (tối đa 255 giây)
