Module đọc cảm biến nhiệt độ PT100, K, NTC kết nối PLC RS485 SEM7008 (Temperature sensor reading module type PT100, K, NTC) được sử dụng để thu thập dữ liệu nhiệt độ từ các loại cảm biến khác nhau như PT100, K, NTC, J, R, S, T, E, B, N, và 100mV. Module này có khả năng kết nối với PLC và RS485, giúp cho việc truyền tải dữ liệu trở nên dễ dàng và linh hoạt.

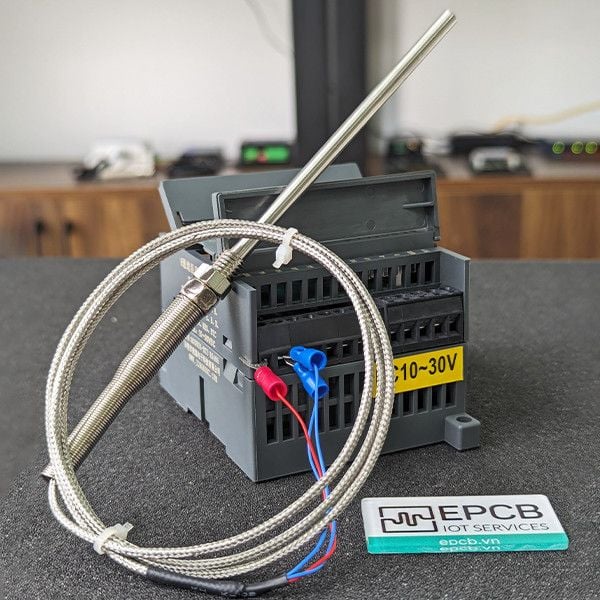

(Hình ảnh thực tế Module đọc nhiệt độ 8 kênh)
(Module được thiết kế để đọc được nhiều loại cảm biến)
(Đa dạng thiết bị kết nối với RS485 và PLC)
(Mạch có thiết kế cách ly nguồn tốt)
(Đảm bảo từ khâu sản xuất, nâng cao chất lượng)
Tính năng nổi bật
- Hỗ trợ nhiều loại cảm biến nhiệt độ: PT100, K, NTC, J, R, S, T, E, B, N, và 100mV.
- Đo lường nhiệt độ chính xác và đáng tin cậy.
- Dễ dàng cài đặt và sử dụng.
- Kết nối với PLC và RS485.
- Kích thước nhỏ gọn, tiết kiệm diện tích.
Thông số kỹ thuật cơ bản
Nguồn cấp | DC 10~30V |
Điện áp chân RS485 | 5V |
Độ chính xác | MV/Điện trở/NTC : 0,1%; PT100 : ±0,2oC; Nhiệt điện : 0,1% (± 1oC ) |
Tốc độ truyền | 1200/9600/115200 bps |
Thiết bị kết nối RS485 | Tối đa 32 thiết bị |
Nhiệt độ làm việc | -20 ~ 60oC |
Tần suất lấy mẫu | 20 lần/giây |
Bảng thông số phạm vi đo của các cảm biến nhiệt độ
Loại cảm biến | Phạm vi đo | Độ phân giải | Mã loại (thập phân) |
PT100 | -200oC ~850oC | 0,1 | 1 |
PT1000 | -200oC ~850oC | 0,1 | 30 |
RES (điện trở) | 0~65K | 1 | 31 |
NTC | 33Ω ~ 328KΩ | 0,1 | 31 |
K | -270oC ~ 1370oC | 0,1 | 16 |
J | -200oC ~ 1200oC | 0,1 | 17 |
R | -50oC ~ 1700oC | 0,17 | 18 |
S | -50oC ~ 1700oC | 0,2 | 19 |
T | -270oC ~ 400oC | 0,1 | 20 |
E | -270oC ~ 1000oC | 0,1 | 21 |
B | 250oC ~ 1800oC | 0,2 | 22 |
N | -200oC ~ 1300oC | 0,1 | 23 |
100mV | 0 ~ 128mV | 0,01mV | 34 |
