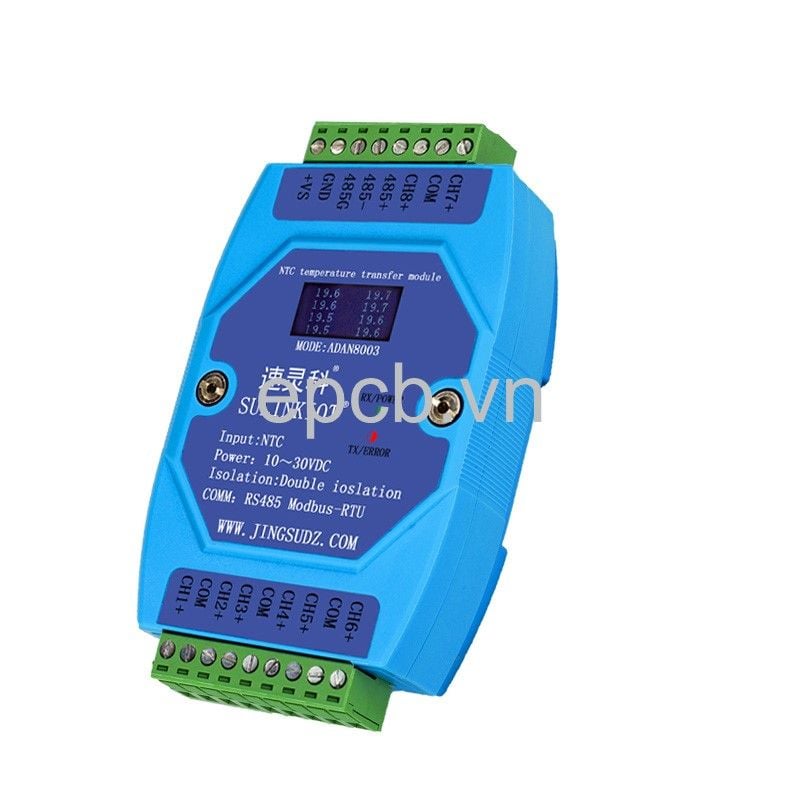

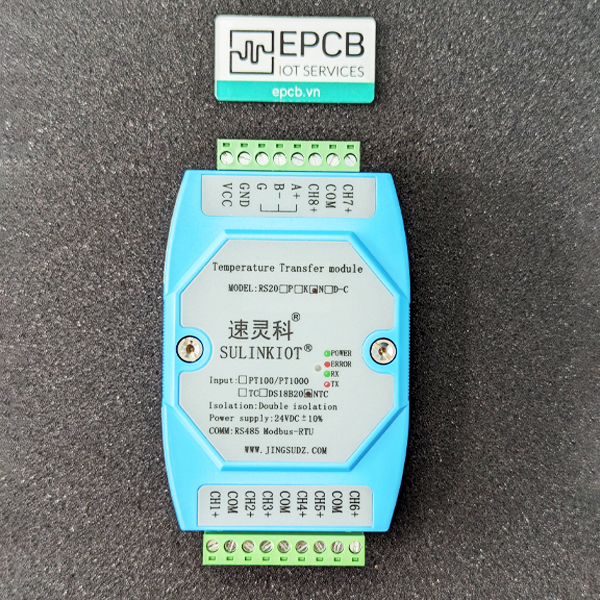

Module chuyển đổi cảm biến nhiệt độ NTC 10k 8 kênh sang RS485 ADAN8003

  • Sản phẩm: (Pre oder) Vui lòng liên hệ 0367.939.867 để đặt hàng
Tiêu đề
  • 1,950,000₫

Module chuyển đổi cảm biến nhiệt độ NTC 10k 8 kênh sang RS485 ADAN8003 được sử dụng rộng rãi trong việc đo lượng nhiệt độ ở các khu công nghiệp, nhà máy, xưởng sản xuất… Có 8 kênh đầu vào cảm biến NTC10k có độ chính xác cao có thể dễ dàng kết nối với PC, PLC màn hình điều khiển… Module còn tích hợp thêm đèn báo kết kết nối dễ dàng quan sát trực quan. Nguồn điện đầu vào được cách ly để bảo vệ độ chính xác của dữ liệu đồng thời đảm bảo vệ module hoạt động ổn định.

Module chuyển đổi cảm biến nhiệt độ NTC 10k 8 kênh sang RS485

Thông số kỹ thuật:

Nguồn cấp

10 ~ 30VDC

Công suất

28mA (12V)

Số kênh cảm biến đầu vào

8 kênh

Loại cảm biến đầu vào

NTC10k

Đầu ra

RS485 Modbus RTU

Baudrates

600 ~ 115200 (mặc đinh 9600); Stop bit :1, 1.5, 2; Data bit 8; Parity: None, odd, even

Phạm vi đo

-327 oC ~ 327 oC

Độ chính xác

± 0.1 oC

Độ phân giải

± 0.01 oC

Địa chỉ 485

1 – 254 (mặc định là 1)

Giá trị điện áp 485

4.0 ~ 5.0V (Bất thường nếu vượt quá phạm vị)

Tốc độ chuyển đổi

18 Lần/giây

Nhiệt độ làm việc

-20 ~ 60 oC (loại có LCD hiển thị), -40 ~ 70 oC (không hiển thị)

Độ ẩm làm việc

0 ~ 95%RH

Lắp đặt

Đường ray tiêu chuẩn DIN 35mm hoặc vít

Kích thước

121*37*70mm



Kích thước:

Module chuyển đổi cảm biến nhiệt độ NTC 10k 8 kênh sang RS485



Sơ đồ ra chân:

Module chuyển đổi cảm biến nhiệt độ NTC 10k 8 kênh sang RS485



Lưu ý:

  • RS485 và chân cảm biến không được chạm vào bất kỳ nguồn điện nào
  • Không cấp nguồn điện quá phạm vi, không ngắt nguồn điện khi đang bật nguồn



Sơ đồ mắc nhiều thiết bị song song:

Module chuyển đổi cảm biến nhiệt độ NTC 10k 8 kênh sang RS485



Lưu ý:

  • Nên cấp nguồn riêng cho từng module
  • Đảm bảo rằng địa chỉ thiết bị không bị trùng nhau.
Phần mềm:

Module chuyển đổi cảm biến nhiệt độ NTC 10k 8 kênh sang RS485



Phần mềm có thể đọc dữ liệu nhiệt độ theo thời gian thực và giá trị nhiệt để có thể lưu lại ở chế độ file TXT.


Module có hiển thị:

Module chuyển đổi cảm biến nhiệt độ NTC 10k 8 kênh sang RS485



Màn hình hiển thị 1 chữ số thập phân, nếu sử dụng PLC hoặc thiết bị riêng có thể đọc được 2 chữ số thập phân.

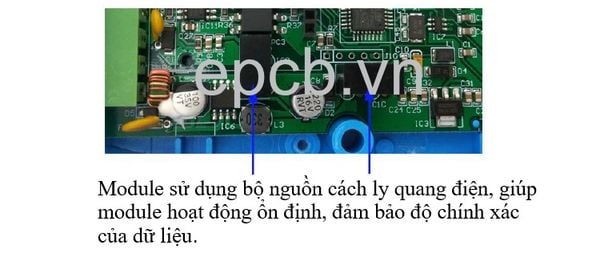

Ưu điển sản phẩm:

Module chuyển đổi cảm biến nhiệt độ NTC 10k 8 kênh sang RS485



Bảng địa chỉ thanh ghi:

Register address

Features

Read and write (R/W)

01

Set each address (default 1)

Read and write (R/W)

03

Baudrates (default 9600)

Read and write (R/W)

08

Stop bit (0, 1, 2 correspond to 1, 1.5, 2)

Read and write (R/W)

09

Checksum (0,1,2 corresponding to none, odd, even)

Read and write (R/W)

32

Device temperature

Read and write (R/W)

33

Device Random ID number

Read and write (R/W)

40 ~ 47

Channel 1 ~ 8 temperature value (0.1)

Read (R)

60 ~ 67

Channel 1 ~ 8 temperature value (0.01)

Read (R)
