Mạch đọc cảm biến SHT30, SHT31, SHT35 sử dụng RS485 Modbus RTU (SHA8C01), Mạch dùng làm chuyển giao tiếp i2c của cảm biến nhiệt độ độ ẩm SHT3x sang RS485 Modbus.
Thông số kĩ thuật:
- Điện áp hoạt động: 6 - 25VDC ( Phiên bản 12V )
- Dòng điện hoạt động: 7 - 13 mA
- Hỗ trợ Modbus RTU function 03 và 06
- Thông số mặc định Serial: 9600 (default), N, 8, 1
- Kích thước: 30 * 15 * 5.8 mm
- Khối lượng: 2g
Tài liệu Modbus Register Map: SHA8C01 RS485 SHT30 sensor protocol
Hình ảnh thực tế sản phẩm:

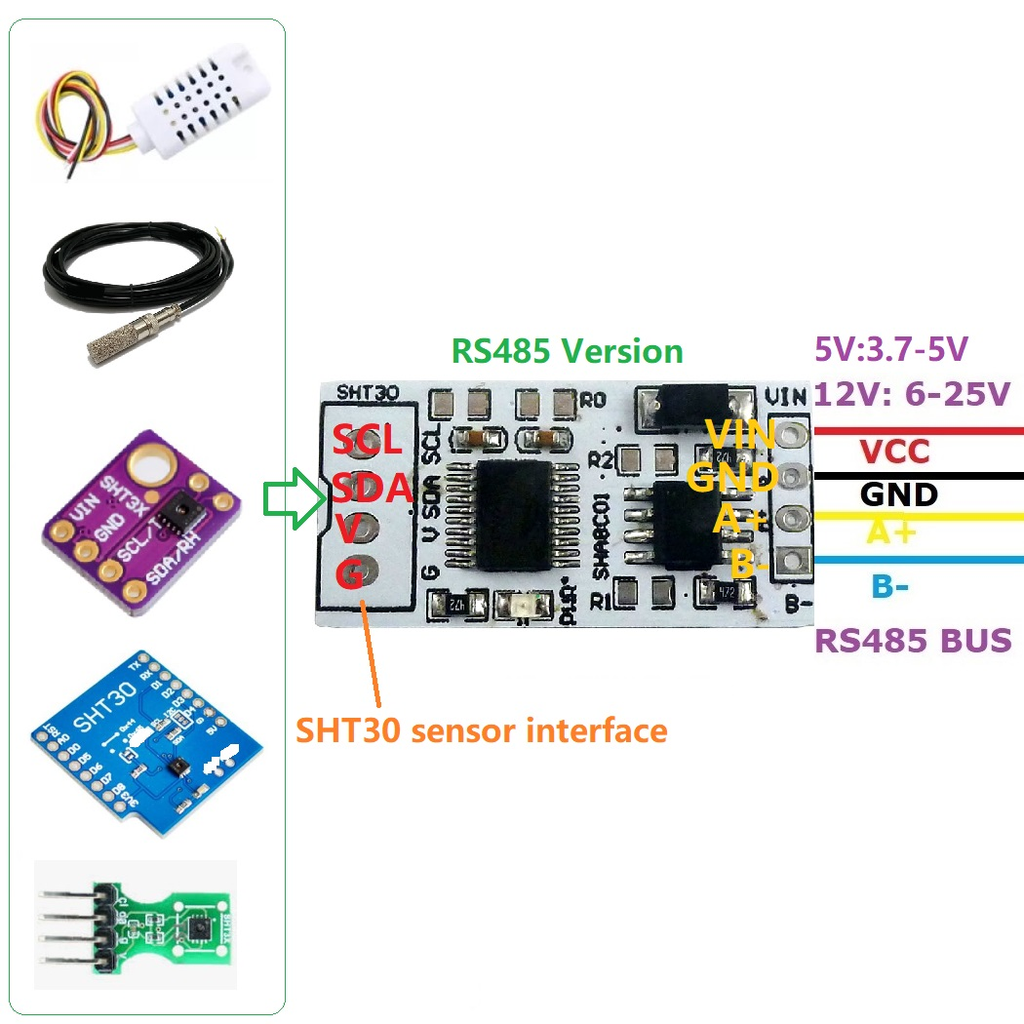

Sơ đồ kết nối dây:
Ứng dụng:
- Kết nối trực tiếp với các thiết bị điều khiển PLC, MCU.. thông qua chuẩn giao tiếp RS485
- Hoặc có thể kết nối với máy tính thông qua bộ chuyển đổi USB-TO-RS485, Dễ dàng cấu hình các thông số baudrate, ID và đọc thông tin của cảm biến.
