Mạch cảm biến nhiệt độ NTC10K RS485 Modbus RTU kết nối PLC

  • Sản phẩm: 4
Tiêu đề
  • 185,000₫

Mạch cảm biến nhiệt độ NTC10K RS485 Modbus RTU kết nối PLC, giúp PLC đọc dữ liệu từ cảm biến nhiệt độ NTC10K qua RS485 Modbus RTU.

Bạn cũng có thể sử dụng mạch này để tạo mạng thu thập nhiệt độ sử dụng RS485 Modbus.

Để thuận tiện cho việc giao tiếp module với máy tính, hãy sử dụng thêm USB RS485 UART V1 hoặc USB RS485 UART V2.

Các bạn tham khảo thêm thông tin cảm biến nhiệt độ và bộ chuyển đổi tín hiệu tại:

Thông Số Kĩ Thuật

  • Điện áp hoạt động: DC 6 - 25V.
  • Cường độ dòng điện làm việc: 7 - 13 mA.
  • Chuẩn giao tiếp: RS485 Modbus RTU (3 read command, 6 write command).
  • Tốc độ giao tiếp Serial: 9600 baud rate (mặc định), N, 8, 1.
  • Tinh chỉnh kết nối 485 địa chỉ, với hơn 247 modules cần sử dụng cascade (hơn 16 module vui lòng sử dụng R485 Repeater).
  • Cảm biến phù hợp: B3950 10K 1% NTC Themistor
  • Dải nhiệt độ (sử dụng cảm biến NTC): -20°C đến +125°C.
  • Độ chính xác (sử dụng cảm biến NTC): 1%.
  • Kich thước: 30 x 15 x 6 mm.
  • Trọng lượng: 12g

Download Tài Liệu:   Modbus Register Map

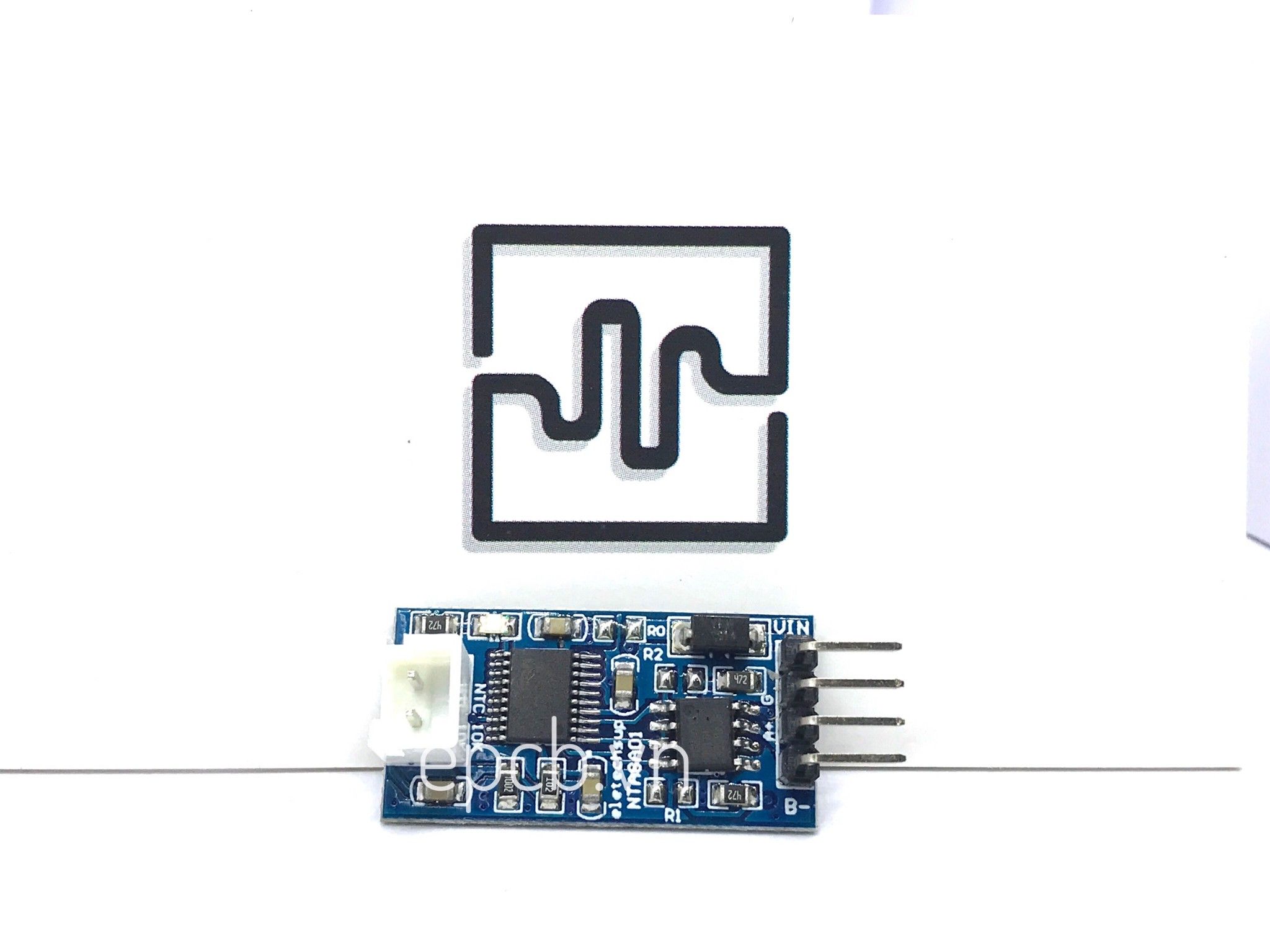

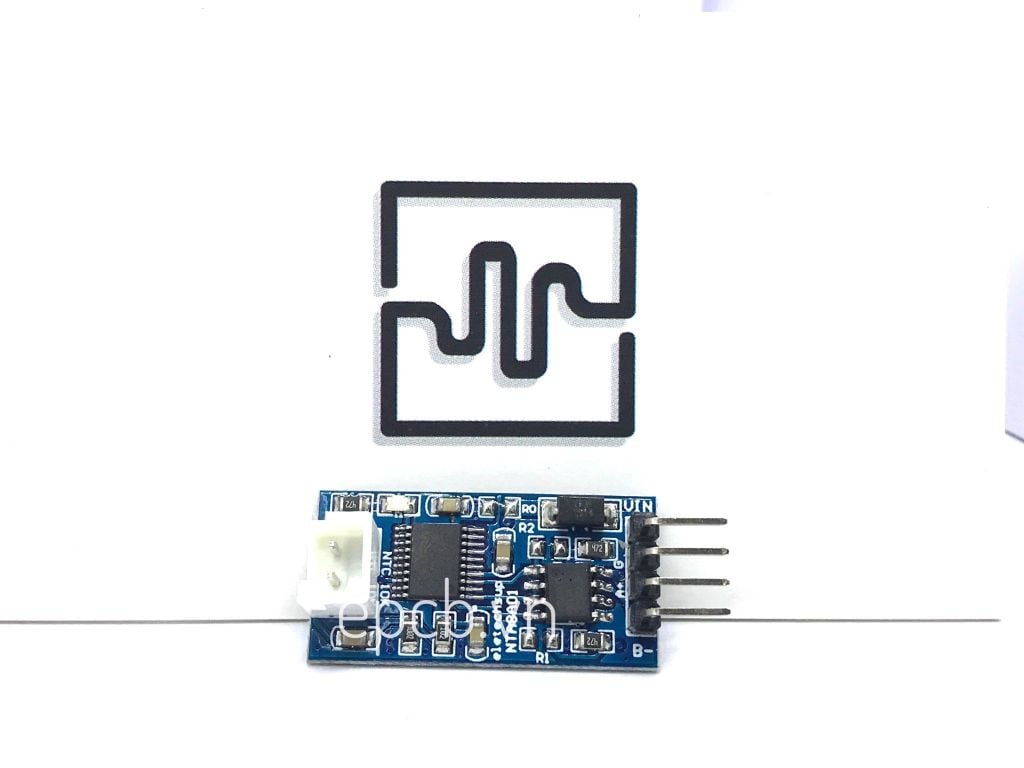

Mạch cảm biến nhiệt độ NTC10K RS485 Modbus RTU kết nối PLC



Mạch cảm biến nhiệt độ NTC10K RS485 Modbus RTU kết nối PLC

Mạch cảm biến nhiệt độ NTC10K RS485 Modbus RTU kết nối PLC

Mạch cảm biến nhiệt độ NTC10K RS485 Modbus RTU kết nối PLC

Mạch cảm biến nhiệt độ NTC10K RS485 Modbus RTU kết nối PLC

  • Kết nối trực tiếp với các thiết bị điều khiển PLC, MCU.. thông qua chuẩn giao tiếp RS485
  • Hoặc có thể kết nối với máy tính thông qua bộ chuyển đổi USB-TO-RS485, Dễ dàng cấu hình các thông số baudrate, ID và đọc thông tin của cảm biến.


Lưu ý

  • Sản phẩm chưa bao gồm cảm biến nhiệt độ NTC, bạn cần mua riêng sản phẩm tại đây.
  • Độ chính xác 1% của module chỉ khả dụng khi sử dụng cảm biến NTC nêu trên.
