Bộ đọc nhiệt độ NTC10k 4 kênh RS485 có hiển thị ADAN8023 thích hợp mở rộng IO cho PLC để đọc cảm biến, hoặc cho hệ thống mà vị trí đo và tủ điện điều khiển cách xa nhau.
Bộ chuyển đổi sử dụng chip cách ly RS485, chống nhiễu tốt, thích hợp cho nhiều ứng dụng trong thực tế.
- Nguồn điện, RS485 cách ly quang điện 1500V.
- Có khả năng chống nhiễu tốt.
- Hiển thị giá trị nhiệt độ theo thời gian thực (đối với loại có hiển thị)
Thông số kỹ thuật:
Nguồn cấp | 10 ~ 30VDC (khuyên dùng nguồn 12V) | |
Độ chính xác | ± 0.1oC | |
Độ phân giải | 0.01 | |
Phạm vi nhiệt độ hoạt động | Loại không LCD hiển thị | -40 ~ 70oC |
Loại có hiển thị LCD | -20 ~ 60oC | |
Tốc độ chuyển đổi | 30 lần/s | |
Thời gian đáp ứng | 9600 | 4ms |
115200 | 480µs | |
Baudrate | 1200 ~ 115200bps ( mặc định là 9600) | |
Địa chỉ thiết bị | 1 ~ 254 (mặc định 1) | |

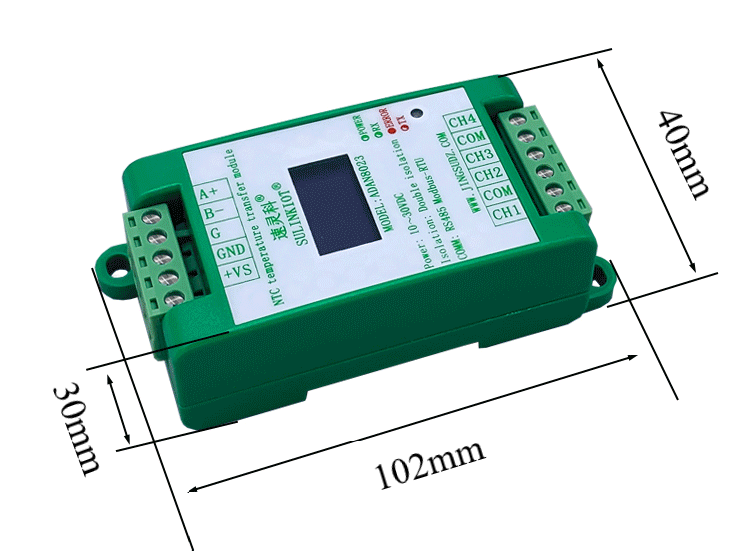

Kích thước sản phẩm:

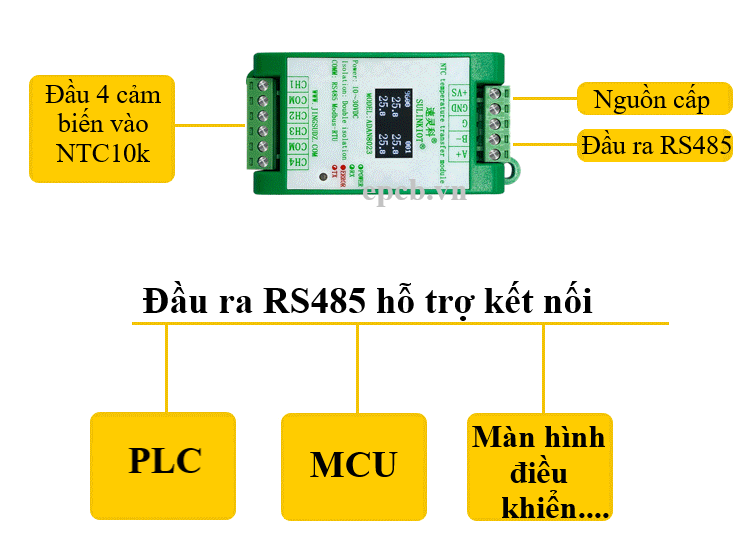

Sơ đồ kết nối:
Bảng địa chỉ thanh ghi:
Register address | Function | Read and write (R/W) |
30 | Device address 1 ~ 254 (default 1) | R/W |
31 | Baudrates 1200 ~ 115200 (default 9600) | R/W |
34 | 0.1,2 correspond to 1, 1.5, 2) | R/W |
35 | Parity (0,1,2 correspond to None, odd, even) | R/W |
32 | Device temperature | R |
33 | Device random ID number | R |
0~3/10~13/40~43 | Channel 1 ~ 4 temperature value (0.1) | R |
60~63 | Channel 1 ~ 4 temperature value (0.01) | R |
80~83 | Channel 1 ~ 4 sensor resistance | R |
500~503 | Channel 1 ~ 4 temperature correction (-12.8 ~ 12.7) | R/W |
600~603 | Channel 1 ~ 4 sensor B value (default 3950) | R/W |
800~807 | When the channel 1 ~ sensor resistance (32bits) is greater than 65k | R |
