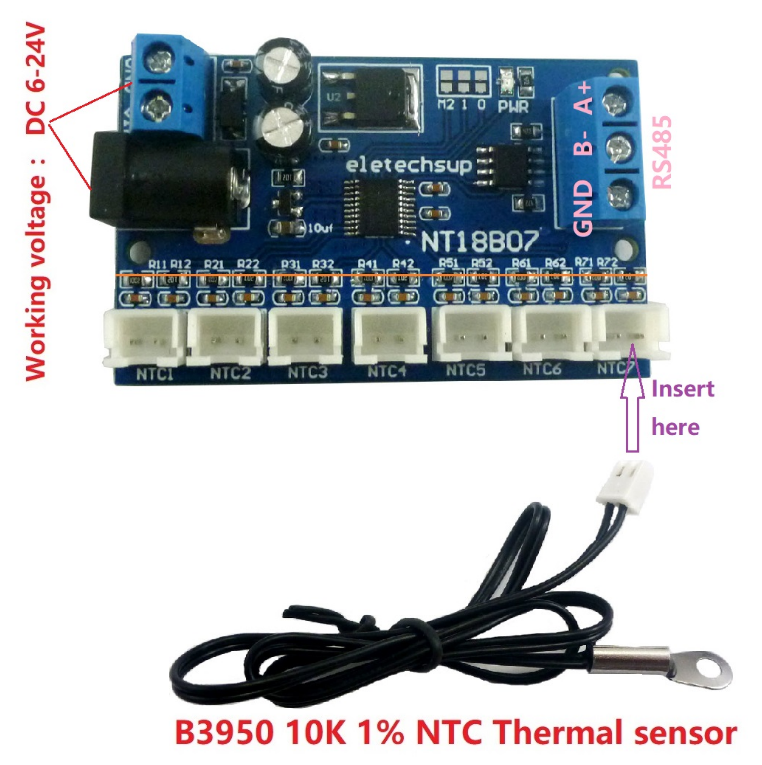

Mạch 7 kênh cảm biến nhiệt độ NTC10K RS485 Modbus RTU kết nối PLC, cho phép đọc dữ liệu 7 cảm biến nhiệt độ NTC10K qua RS485 Modbus RTU.
Để thuận tiện cho việc giao tiếp module với máy tính, hãy sử dụng thêm USB RS485 UART V1 hoặc USB RS485 UART V2.
Thông số kĩ thuật:
- Điện áp hoạt động: DC 6-24V (DC 9V 12V 15V 24V)
- Dòng điện tiêu thụ: 8-15 mA
- Chuẩn giao tiếp: RS485 Modbus RTU (3 read command, 6 write command).
- Tốc độ giao tiếp Serial: 9600 baud rate (mặc định), N, 8, 1.
- Tinh chỉnh kết nối 485 địa chỉ, với hơn 247 modules cần sử dụng cascade (hơn 16 module vui lòng sử dụng R485 Repeater).
- Cảm biến phù hợp: B3950 10K 1% NTC Themistor, kết nối 7 cảm biến cùng lúc.
- Dải nhiệt độ (sử dụng cảm biến NTC): -20°C đến +125°C.
- Độ chính xác (sử dụng cảm biến NTC): 1%.
- Kich thước: 60 x 37 x 14 mm.
- Trọng lượng: 19 g
Download Tài Liệu: NT18B07
Kết nối mạch:
Kết nối trực tiếp với các thiết bị điều khiển PLC, MCU.. thông qua chuẩn giao tiếp RS485
Hoặc có thể kết nối với máy tính thông qua bộ chuyển đổi USB-TO-RS485, Dễ dàng cấu hình các thông số baudrate, ID và đọc thông tin của cảm biến.
