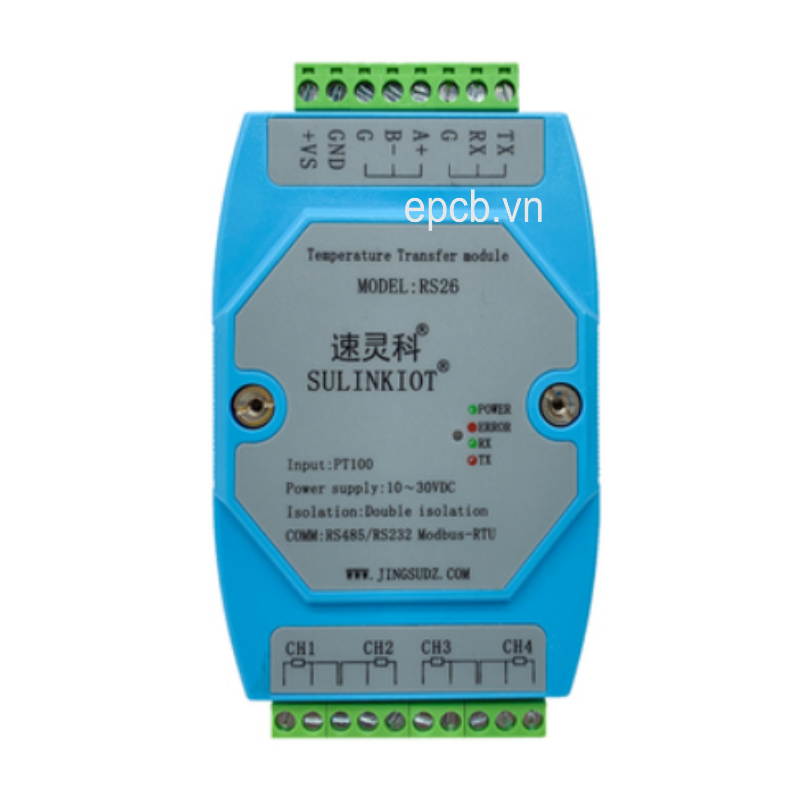

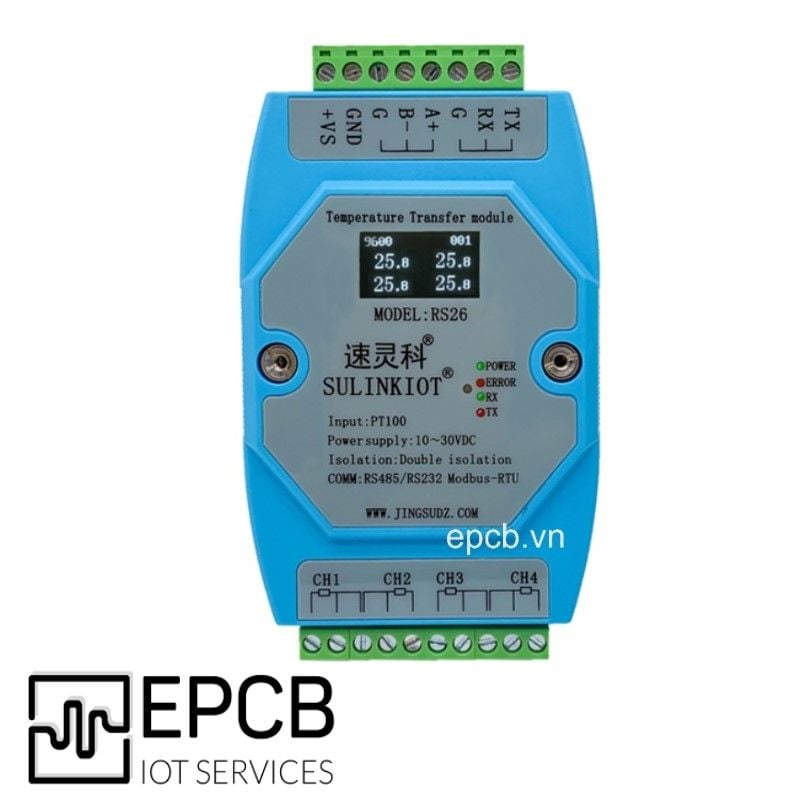

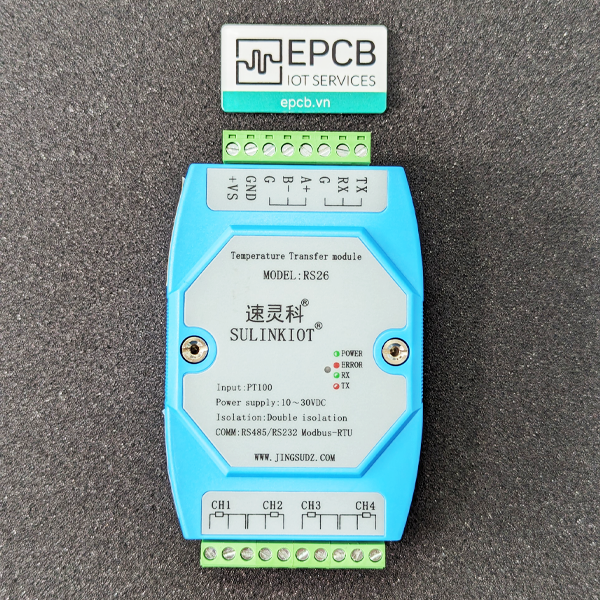

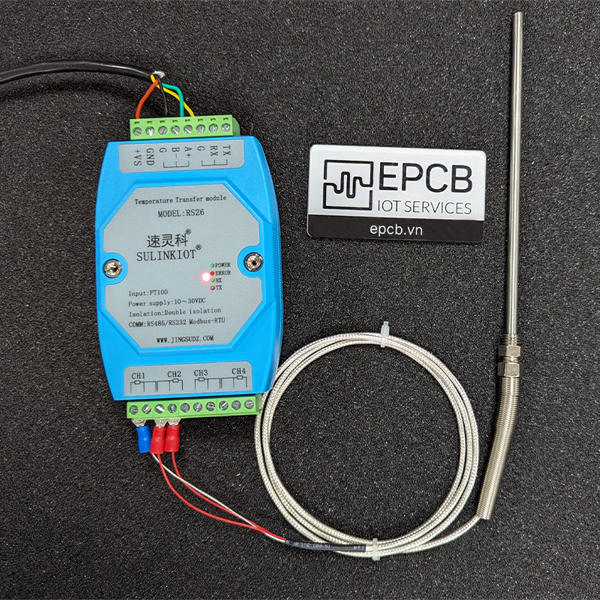

PT100-RS26 là thiết bị đọc nhiệt độ PT100 công nghiệp, hỗ trợ kết nối đồng thời 4 cảm biến PT100 với độ chính xác cao và dải đo rộng. Thiết bị sử dụng giao tiếp RS485 chuẩn giao thức Modbus RTU, cho phép tích hợp dễ dàng với PLC, HMI, SCADA và các hệ thống tự động hóa. Với thiết kế bền bỉ, khả năng chống nhiễu tốt và hoạt động ổn định trong môi trường công nghiệp khắc nghiệt, PT100-RS26 là giải pháp lý tưởng cho các ứng dụng giám sát và điều khiển nhiệt độ.
Tính năng chính
- Hỗ trợ 4 kênh đầu vào cho 4 cảm biến nhiệt độ PT100 độc lập.
- Dải đo nhiệt độ rộng từ -200°C đến +650°C.
- Tự động cân chỉnh từng kênh đầu vào, nâng cao độ chính xác đo lường.
- Giao tiếp RS485 tiêu chuẩn công nghiệp, khoảng cách truyền xa và chống nhiễu tốt.
- Hỗ trợ giao thức Modbus RTU, dễ dàng tích hợp với PLC, HMI, SCADA và các bộ điều khiển công nghiệp.
- Truyền dữ liệu ổn định, tin cậy trong thời gian thực.
- Thiết kế phù hợp với môi trường công nghiệp có nhiệt độ cao, độ ẩm lớn và nhiễu điện từ.
- Hỗ trợ giám sát đồng thời nhiều điểm nhiệt độ trong cùng một hệ thống.
- Lắp đặt đơn giản, vận hành ổn định và bảo trì thuận tiện.
- Cách ly quang điện 1500VDC, chống nhiễu hiệu quả và chống nhiễu chế độ chung (Common Mode), đảm bảo mô-đun hoạt động an toàn và ổn định.
- Giao tiếp RS485 và ngõ vào cảm biến được tích hợp mạch bảo vệ TVS (Transient Voltage Suppressor), giúp chống quá áp và xung điện áp đột biến.
- Tích hợp mạch Watchdog (bộ giám sát chương trình), tự động khôi phục hệ thống khi xảy ra treo hoặc lỗi, nâng cao độ tin cậy khi vận hành.

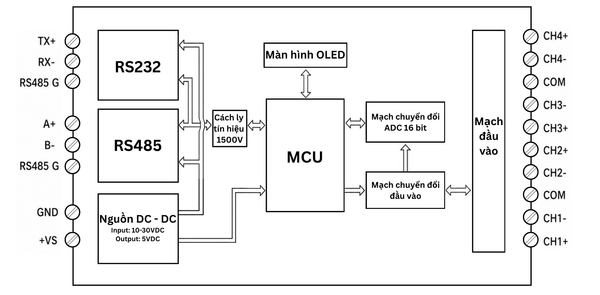

Sơ đồ khối bên trong thiết bị
Thông số kỹ thuật
Thông số | Giá trị |
Nguồn cấp | 10 ~ 30 VDC |
Dòng tiêu thụ | 50 mA (12 VDC, trạng thái tĩnh) |

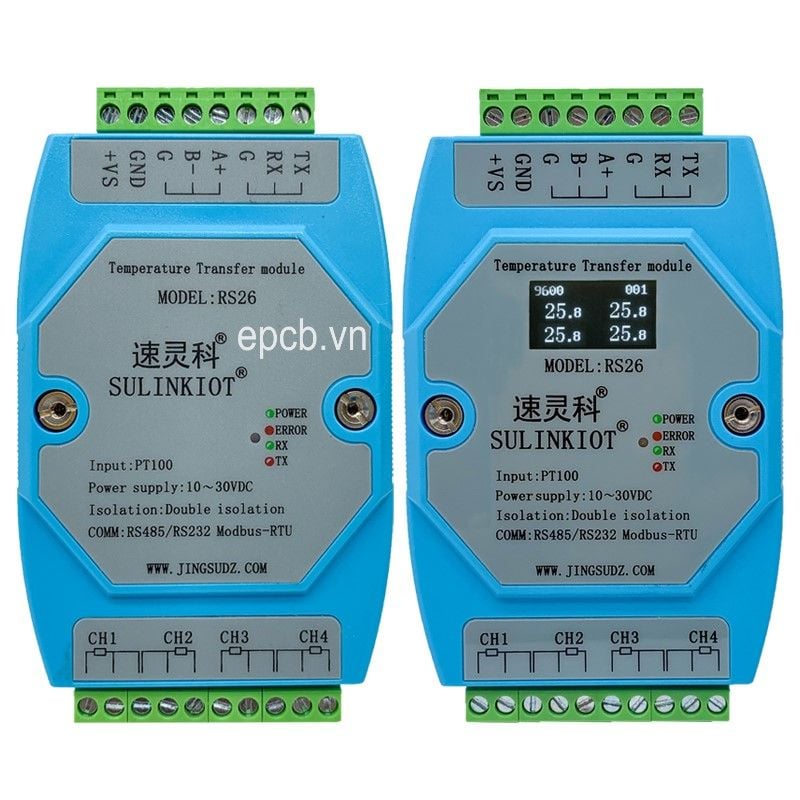

Nhiệt độ làm việc | -40 ~ +60°C (phiên bản không màn hình); -20 ~ +60°C (phiên bản có màn hình) |
Độ ẩm làm việc | ≤ 95% RH (không ngưng tụ) |
Cách ly | 1500 VDC (giữa nguồn cấp và RS485/RS232) |
Giao tiếp truyền thông | 1 cổng RS485 hoặc RS232 |
Giao thức truyền thông | Modbus RTU tiêu chuẩn |
Ngõ vào cảm biến | 4 kênh PT100 |
Tốc độ Baud | 300 ~ 115200 bps (mặc định 9600 bps) |
Bit kiểm tra (Parity) | Chẵn / Lẻ / Không (mặc định: Không) |
Bit dừng | 1.0 / 1.5 / 2.0 (mặc định: 1.0) |
Địa chỉ truyền thông | 1 ~ 254 |
Dải đo nhiệt độ | -199.9 ~ +850.0°C |
Độ chính xác | ≤ ±0.5°C |
Độ phân giải | 0.1°C |
Hiệu chỉnh nhiệt độ | -12.8 ~ +12.8°C |
Tốc độ chuyển đổi | 1 lần/giây |
Điện trở dây dẫn tối đa | 40 Ω |
Giao thức truyền thông
Giao thức | Baudrate | Data bits | Stop bits | Parity |
RS485 (Modbus RTU) | 2400bps/4800bps/9600bps có thể thay đổi, (Mặc định sẽ là 9600bps) | 8 | 1 | None |
Bảng thanh ghi
Địa chỉ thanh ghi | Chức năng | Đọc/ghi (R/W) |
01 | Địa chỉ thiết bị (Mặc định là 1) | R/W |
03 | Tốc độ truyền (Mặc định 9600) | R/W |
34/08 | Bit dừng | R/W |
35/09 | Kiểm tra CRC | R/W |
33 | ID ngẫu nhiên module | R |
40 | Giá trị nhiệt độ kênh 1 | R |
41 | Giá trị nhiệt độ kênh 2 | R |
42 | Giá trị nhiệt độ kênh 3 | R |
43 | Giá trị nhiệt độ kênh 4 | R |
500 | Hiệu chỉnh giá trị nhiệt độ kênh 1 (-12.8℃ ~ +12.7℃) | R/W |
501 | Hiệu chỉnh giá trị nhiệt độ kênh 2 (-12.8℃ ~ +12.7℃) | R/W |
