Cảm biến tổng chất rắn hòa tan DFRobot Gravity: Analog TDS Sensor/Meter for Arduino

  • Sản phẩm: (Pre oder) Vui lòng liên hệ 0367.939.867 để đặt hàng
Tiêu đề
  • 270,000₫

Cảm biến tổng chất rắn hòa tan DFRobot Gravity: Analog TDS Sensor/Meter for Arduino được sử dụng để đo tổng chất rắn hòa tan trong nước (TDS - Total Dissolved Solids) giúp xác định chất lượng nước, thông số TDS cho biết có bao nhiêu miligam chất rắn hòa tan hòa tan trong một lít nước, giá trị TDS càng cao thì chất rắn hòa tan trong nước càng nhiều và nước càng kém sạch.

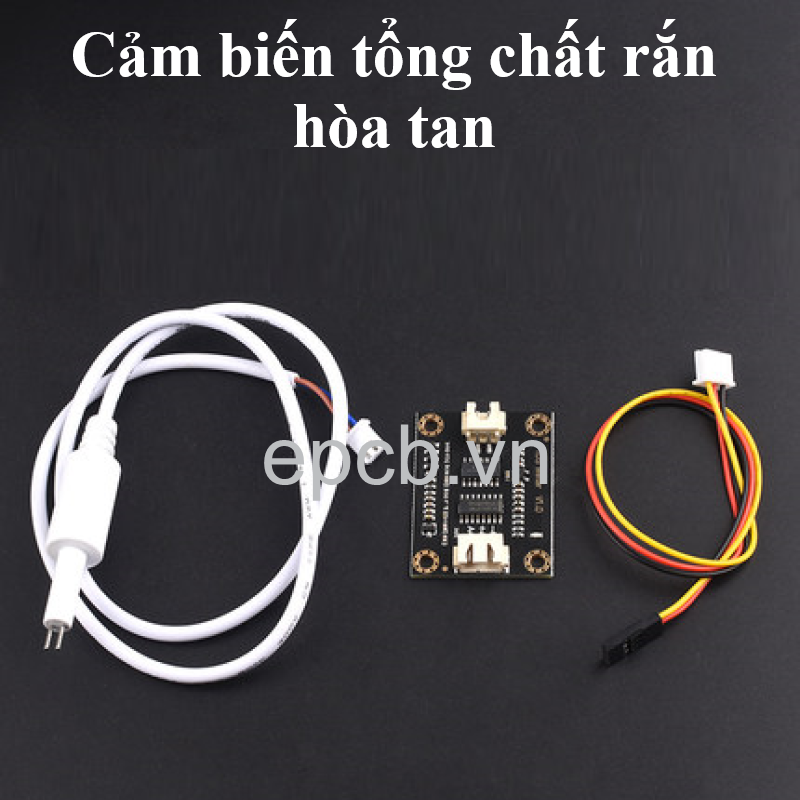

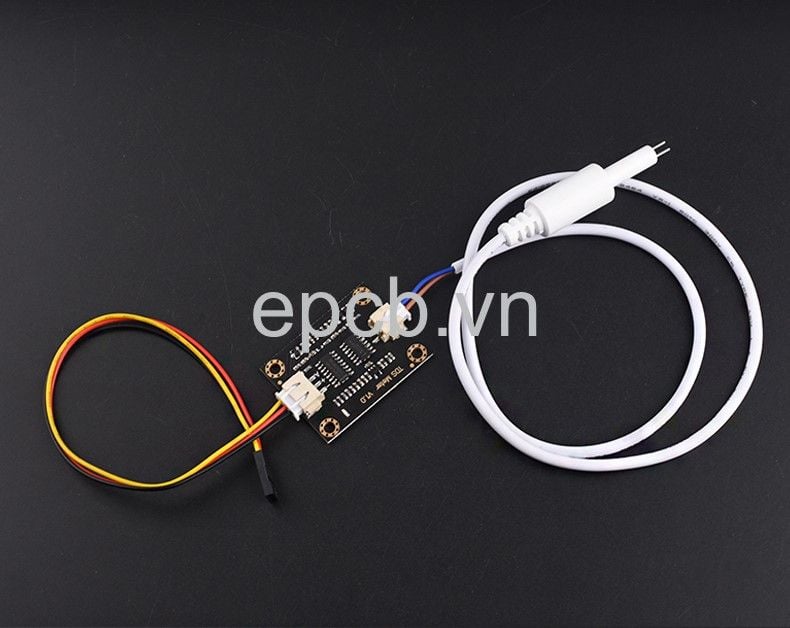

Cảm biến tổng chất rắn hòa tan DFRobot Gravity: Analog TDS Sensor/Meter for Arduino bao gồm một que đo (Probe) và mạch xử lý, khuếch đại tín hiệu để có thể cho ra tín hiệu Analog có thể đọc bằng ADC của Vi điều khiển, cảm biến được thiết kế để có thể giao tiếp với các bo mạch sử dụng ở hai mức điện áp 3.3VDC hoặc 5VDC.

Cảm biến tổng chất rắn hòa tan DFRobot Gravity: Analog TDS Sensor/Meter for Arduino

Lưu ý:

Que đo (Probe) của cảm biến nếu không sử dụng xin rửa sạch để bảo quản, không chạm vào hoặc làm trầy xước phần đầu que đo làm hư hỏng cảm biến, chỉ rửa trôi dưới vòi nước sạch.

Đầu dò (Probe) của cảm biến không hoạt động với nước có nhiệt độ trên 55 độ C, đầu dò có khả năng chống nước (mạch điều khiển không chống nước xin cẩn thận).

Không để đầu dò (Probe) của cảm biến quá gần với thành bình sẽ ảnh hưởng đến kết quả đo.

Thông số kỹ thuật:

  • Model: DFRobot Gravity: Analog TDS Sensor/Meter for Arduino
  • Signal Transmitter Board
  • Input Voltage: 3.3 ~ 5.5V
  • Output Voltage: 0 ~ 2.3V
  • Working Current: 3 ~ 6mA
  • TDS Measurement Range: 0 ~ 1000ppm
  • TDS Measurement Accuracy: ± 10% F.S. (25 ℃)
  • Module Size: 42 * 32mm
  • Module Interface: PH2.0-3P
  • Electrode Interface: XH2.54-2P

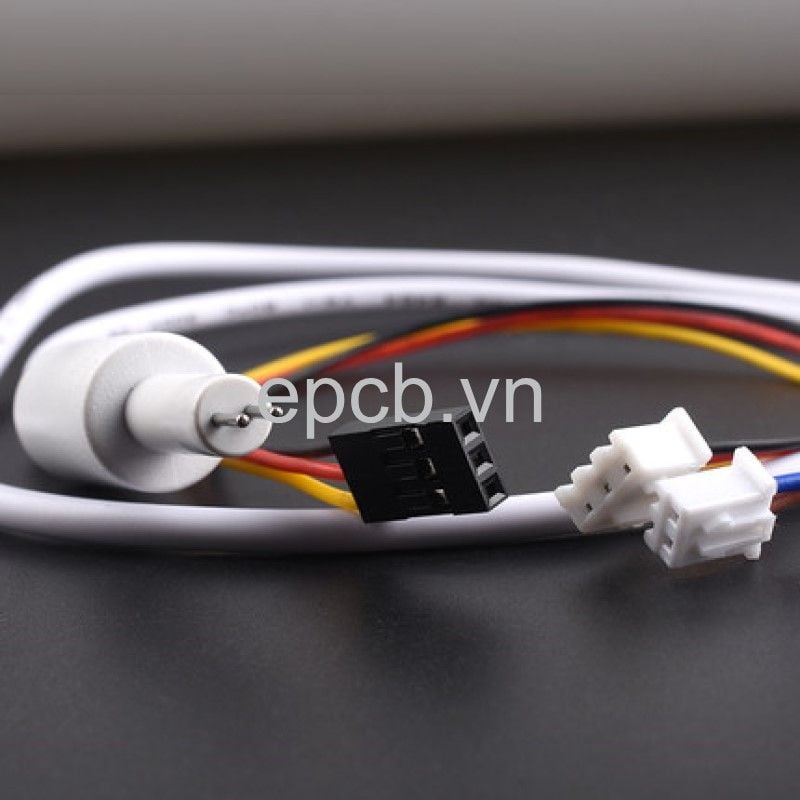

  • TDS probe
  • Number of Needles: 2
  • Total Length: 83cm
  • Connection Interface: XH2.54-2P
  • Color: Black
  • Other: Waterproof Probe

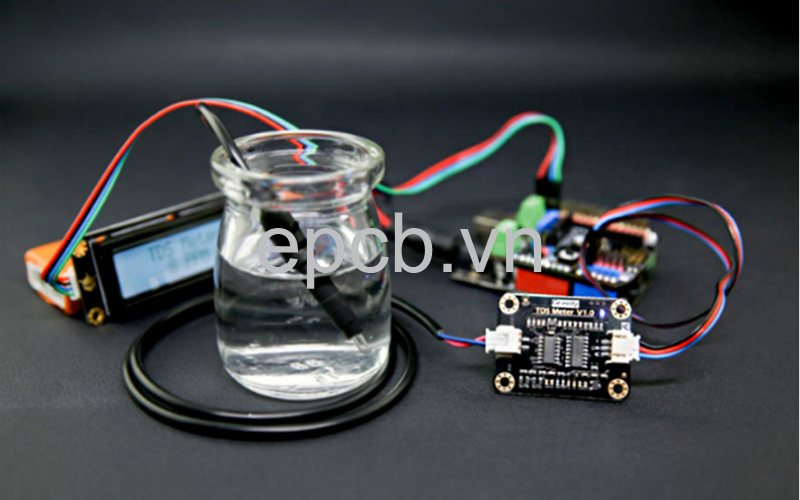

Sơ đồ nối dây:

Cảm biến tổng chất rắn hòa tan DFRobot Gravity: Analog TDS Sensor/Meter for Arduino

Hướng dẫn sử dụng: Cảm biến tổng chất rắn hòa tan DFRobot Gravity: Analog TDS Sensor/Meter for Arduino

Cảm biến tổng chất rắn hòa tan DFRobot Gravity: Analog TDS Sensor/Meter for Arduino
