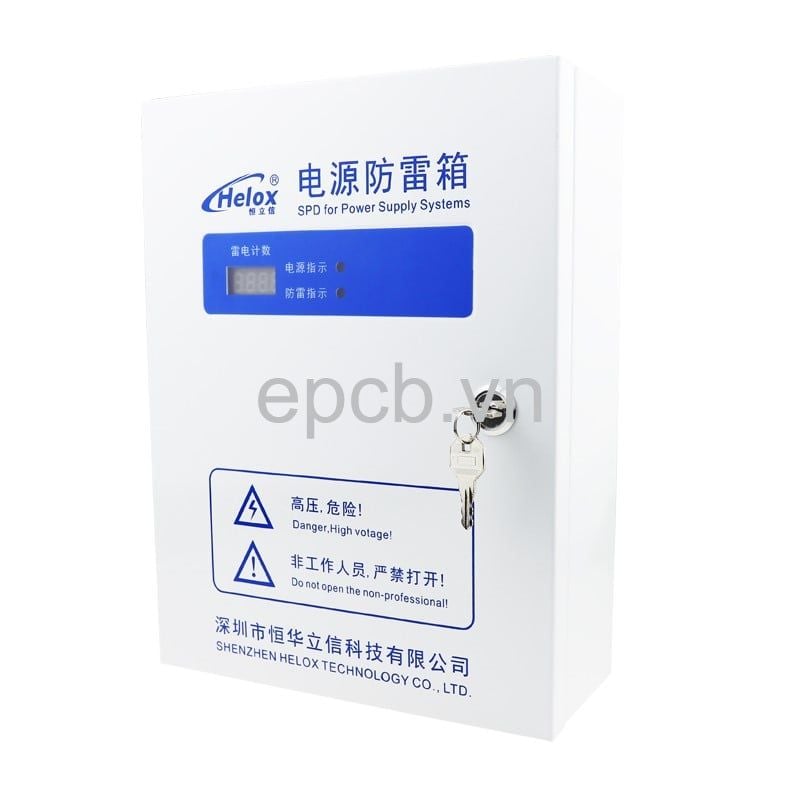

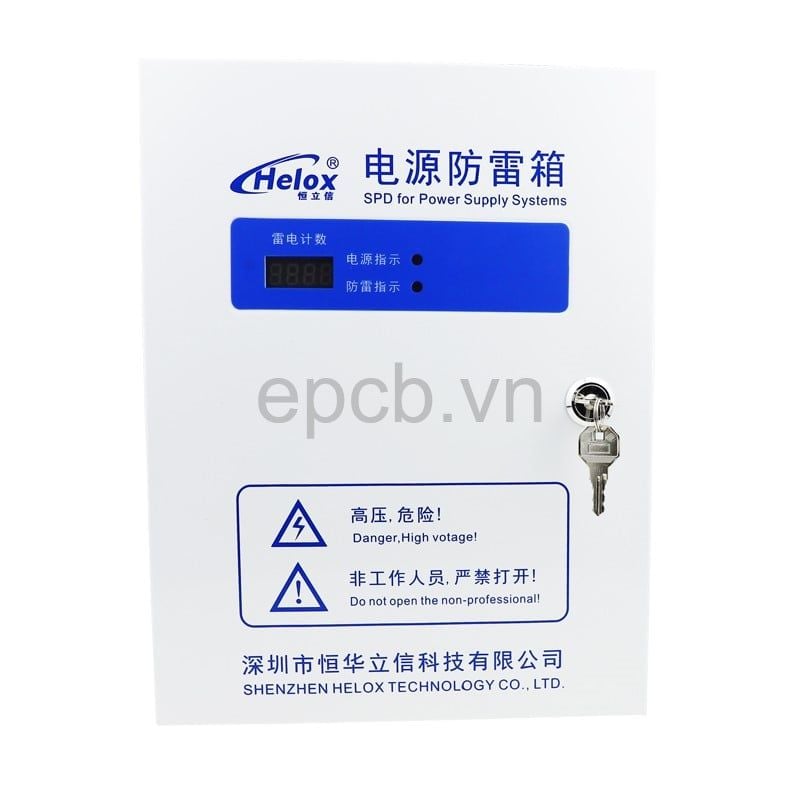

Tủ điện chống sét lan truyền thứ cấp 220V 80kA tích hợp bộ đếm sét được lắp trên đường dây điện 1 pha để chống sét lan truyền, tránh việc hư hỏng các thiết bị điện do các tia sét lan truyền gây ra.
Thông số kỹ thuật:
Điện áp hoạt động liên tục tối đa (Uc) | 385 V~ |
Dòng xả (8/20µs) (In) | 40 kA |
Dòng xả tối đa (8/20µs) (Imax) | 80 kA |
Mức bảo vệ (Up) | ≤ 2.5 kV |
Thời gian đáp ứng (tA) | ≤ 25ns |
Bộ ngắt mạch tích hợp | 23A/63A |
Trạng thái hoạt động | Đèn đỏ sáng lắp đặt thành công |
Phương pháp nối dây | Song song |
Môi trường làm việc | -40oC – 80oC |
Vật liệu vỏ | Kim loại |
Mức bảo vệ | IP20 |
Kích thước | 230mm*300mm*95mm |
Phản hồi bộ đếm (≥8 µs) | ≥ 0.2kA |
Khoảng thời gian đếm | ≥ 2s |
Nguồn cung cấp bộ đếm sét | 220V~ |
Chức năng bộ nhớ | Mất điện không bị mất dữ liệu |
Số lần đếm | 0-9999 |
Kích thước:
Sơ đồ lắp đặt:
Lưu ý lắp đặt:
- Tủ được lắp đặt phía sau cầu dao nguồn F1, gần với công tắc nguồn hoặc thiết bị cần bảo vệ.
- Được kết nối song song với đường dây điện.
- Cần thường xuyên kiểm tra đèn báo của tủ chống sét để đảm bảo thiết bị hoạt động bình thường.
