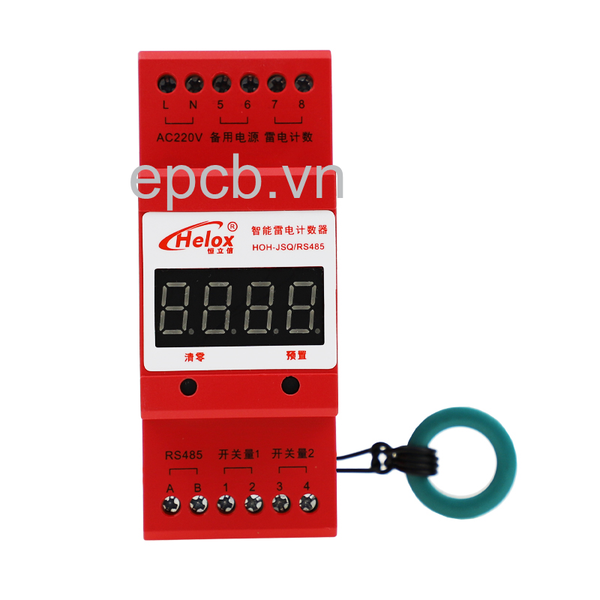

Bộ đếm chống sét lan truyền thông minh giao tiếp RS485 HOH-JSQ/RS485 thường được lắp đặt gần thiết bị chống sét lan truyền. Được dùng để ghi lại thời gian phóng điện của thiết bị chống sét lan truyền, tín hiệu từ xa, trạng thái ngắt mạch phía trước…. Để quản lý các sản phẩm thiết bị chống sét lan truyền một cách thông minh.
Thông số kỹ thuật:
- Phản ứng xả: ≥ 0.2kA (≥ 8µs)
- Khoảng thời gian đếm: ≥ 2s
- Nguồn điện cung cấp bên ngoài: 220V~
- Nguồn phụ: 5 ~ 12V ~/-
- Công suất: ≤ 0.5W
- Bộ nhớ: Khi mất điện không bị mất dữ liệu
- Cách xóa số lần phóng điện: Nhấn và giữ (> 8s)
- Đặt trước thời gian xả: nhấn (>) để tăng
- Phạm vi hiển thị số lần xả: 0 ~ 9999
- Chuyển đổi các tham số đầu vào: Tiếp xúc thụ động, điện trở tiếp cận nhỏ hơn 200Ω
- Đầu ra tín hiệu: RS485 (giao thức truyền thông Modbus)
- Nhiệt độ làm việc: 40oC ~ 80oC
- Thông số kỹ thuật dây: 0.5mm2 ~ 1.5mm2
- Chất liệu vỏ: Nhựa chống cháy
- Mức bảo vệ: IP20
Kích thước là sơ đồ lắp đặt:
Giao thức truyền thông dữ liệu:
Chuẩn giao tiếp RS485, baudrates: 9600, data bits: 8, stop bit: 1, parity: none
Lệnh dữ liệu:
Loại lệnh:
Loại mã lệnh | Mã lệnh | Mô ta |
Lệnh đọc dữ liệu | 03H |
|
Lệnh cài đặt dữ liệu | 06H |
|
Lệnh 03H (đọc dữ liệu)
Cấu trúc lệnh 03H – nhận dữ liệu:
Tên lệnh | Độ dài dữ liệu | Khu vực lưu trữ | Mô tả |
Địa chỉ | 1 | 0000H |
|
Mã chức năng | 1 | 0001H | 03H |
Địa chỉ dữ liệu | 2 | 0002H ~ 0003H |
|
Số lượng dữ liệu | 2 | 0004H ~ 0005H | Số byte |
Mã kiểm tra | 2 | 0006H ~ 0007H |
|
Cấu trúc lệnh 03H – dữ liệu trả về
Tên lệnh | Độ dài dữ liệu | Khu vực lưu trữ | Mô tả |
Địa chỉ | 1 | 0000H |
|
Mã chức năng | 1 | 0001H | 03H |
Số lượng dữ liệu | 1 | 0002H | Số byte |
Nội dung | Số lượng dữ liệu x2 | Xxxx ~ xxxx |
|
Mã kiểm tra | 2 |
|
|
