Thiết bị chống sét lan truyền AC/DC tải cao dòng HM (Class D Surge Protective Device) là giải pháp bảo vệ xung sét chuyên dụng được lắp đặt nối tiếp ngay tại cổng nguồn của các thiết bị điện. Với khả năng chịu dòng tải liên tục lên đến 15A và dải điện áp hoạt động linh hoạt (từ 12V đến 220V AC/DC), thiết bị giúp bảo vệ an toàn cho các hệ thống bo mạch, cảm biến và thiết bị công nghiệp nhạy cảm trước nguy cơ hư hỏng do quá áp đột biến hoặc xung sét lan truyền trên đường nguồn.
- Bảo vệ cấp D hiệu quả: Thiết kế chuyên dụng để lắp đặt càng gần thiết bị cần bảo vệ càng tốt, giúp triệt tiêu triệt để các xung điện áp dư.
- Khả năng chịu tải lớn: Hỗ trợ dòng hoạt động liên tục tối đa lên tới 15A, đáp ứng tốt cho các dòng thiết bị công nghiệp công suất cao.
- Khả năng xả dòng sét mạnh mẽ: Dòng xả định mức (In) là 5kA và dòng xả tối đa (Imax) lên đến 10kA với dạng sóng 8/20µs, đảm bảo an toàn tối đa khi xảy ra sự cố đột biến điện.
- Thời gian phản hồi siêu tốc: Thời gian đáp ứng cực nhanh dưới 1ns, giúp ngăn chặn xung quá áp trước khi chúng kịp tiếp cận và gây hại cho linh kiện phía sau.
- Tương thích dải điện áp rộng: Có sẵn nhiều model phù hợp cho cả nguồn AC và DC ở các cấp điện áp thông dụng: 12V, 24V, 48V, 110V, và 220V.

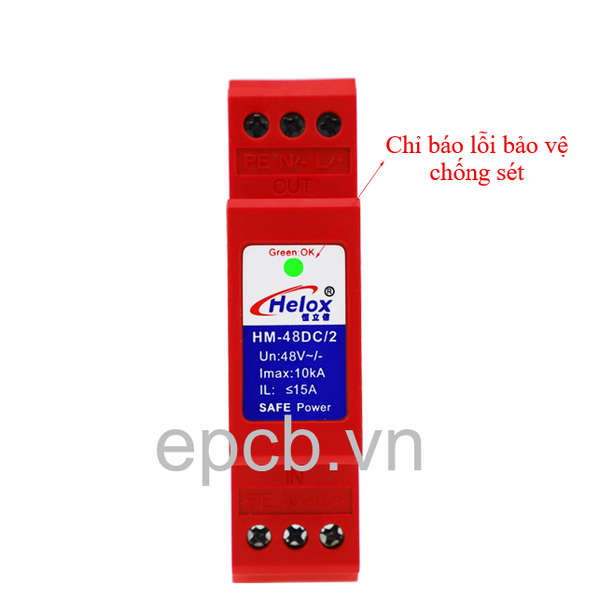

- Thiết kế công nghiệp tiêu chuẩn: Vỏ ngoài bằng nhựa chống cháy an toàn, tích hợp đèn LED chỉ thị trạng thái hoạt động (đèn xanh báo hiệu thiết bị hoạt động bình thường) và hỗ trợ lắp đặt dễ dàng trên thanh DIN Rail 35mm.
Thông số kỹ thuật:
Thông số kỹ thuật | Chi tiết / Giá trị |
Mã sản phẩm (Model) | HM-12DC/2, HM-24DC/2, HM-48DC/2, HM-110D, HM-220D |
Điện áp hoạt động định mức (Un) | 12V, 24V, 48V, 110V, 220V (Hỗ trợ cả AC và DC) |
Cấp bảo vệ chống sét | Class D (Cấp bảo vệ tinh, lắp cận kề thiết bị) |
Dòng tải liên tục tối đa (IL) | ≤ 15A |
Dòng xả định mức (In) (8/20µs) | 5kA |
Dòng xả tối đa (Imax) (8/20µs) | 10kA |
Điện áp bảo vệ (Up) (ở mức 1kV/µs) | HM-12DC/2: ≤ 180V HM-24DC/2: ≤ 200V HM-48DC/2: ≤ 350V HM-110D: ≤ 650V HM-220D: ≤ 1300V |
Thời gian phản hồi (ta) | < 1ns |
Đèn chỉ thị trạng thái | Đèn LED xanh sáng: Hoạt động bình thường (Normal) |
Kích thước (Dài x Rộng x Cao) | 90mm x 23mm x 63mm |
Tiêu chuẩn tiết diện dây cáp | 0.5mm2∼6mm2 |
Chất liệu vỏ | Nhựa chống cháy (Flame-retardant plastic) |
Cấp độ bảo vệ vỏ (IP Rating) | IP20 |
Phương thức lắp đặt | Thanh Rail tiêu chuẩn 35mm (DIN Rail) |
Nhiệt độ môi trường làm việc | −40 oC ∼+80oC |
Độ ẩm môi trường | ≤ 90% (đo trung bình ở 25 oC) |

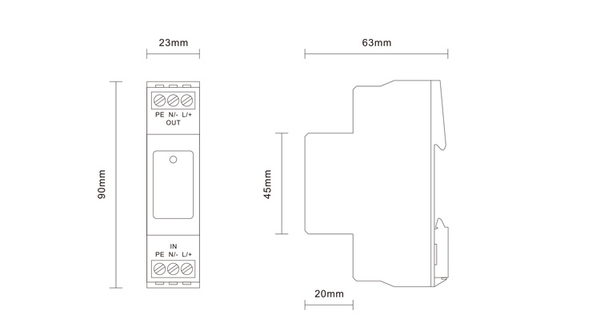

Kích thước:
Lắp đặt:
- Thiết bị lắp gần với thiết bị cần bảo vệ.
- Cần được mắc nối tiếp vào đường dây dẫn
- Đầu vào IN được nối với dây dẫn và đầu cuối OUT được kết nối với thiết bị cần bảo vệ.
- Khi đấu dây cần đảm bảo rằng nguồn điện và dây dẫn mắc đúng với ký hiệu của thiết bị (L/+: cực dương; N/- cực âm)
